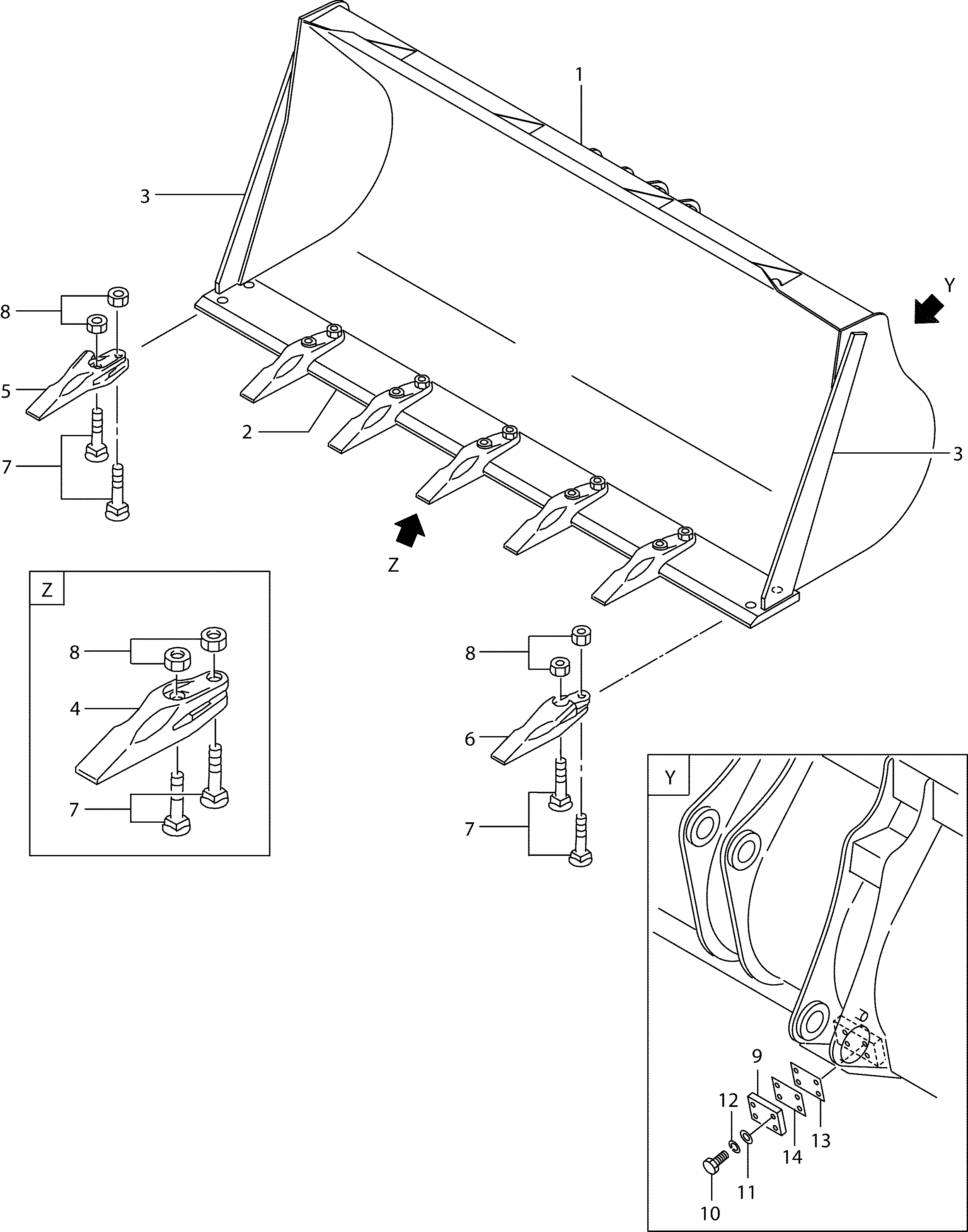

Ковш(3 тип)(B3150)(OP) — HITACHI LX80-7
Заводская схема «Ковш(3 тип)(B3150)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56390-51551 | Ковш в сборе, (B3) | 1 |
| 1 | 56390-51511 | Ковш | 1 |
| 2 | 56440-50092 | Кромка, режущий | 1 |
| 3 | 26398-82061 | Кромка, боковой | 2 |
| 4 | 56440-50002 | Зуб | 5 |
| 5 | 56440-50013 | Зуб | 1 |
| 6 | 56440-50023 | Зуб | 1 |
| 7 | 56440-50031 | Болт | 14 |
| 8 | 56440-50041 | Гайка | 14 |
| 9 | 26198-82121 | Пластина, ограничитель | 2 |
| 10 | 01116-12040 | Болт | 8 |
| 11 | 02002-00012 | Шайба | 8 |
| 12 | 02011-00012 | Шайба | 8 |
| 13 | 26198-82131 | Пластина | 2 |
| 14 | 26398-82111 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
