Управление — HITACHI LX80-7

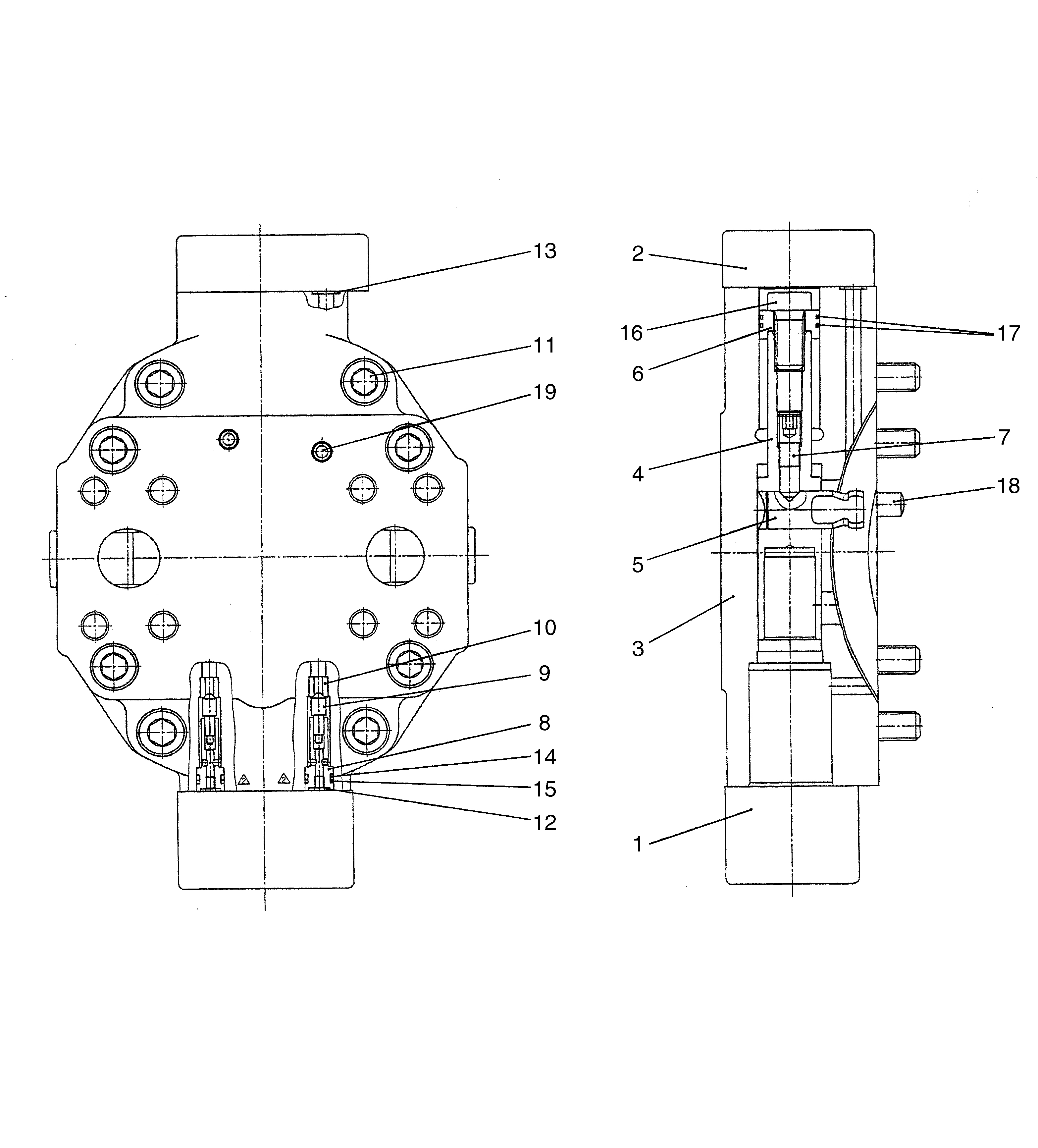

Заводская схема «Управление» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26392-57411 | Управление в сборе | 1 |
| 1 | 26392-57811 | Управление деталь | 1 |
| 2 | 26392-57821 | Фласх. боост давление клапан | 1 |
| 3 | 26392-57831 | Корпус | 1 |
| 4 | 26392-57841 | Поршень | 1 |
| 5 | 26392-57851 | Шток | 1 |
| 6 | 26392-57861 | Баррел | 1 |
| 7 | 26392-57871 | Винт | 1 |
| 8 | 26392-57881 | Направляющая, клапан | 2 |
| 9 | 26392-57891 | Тарельчатый клапан | 2 |
| 10 | 26392-57901 | Сиденье, клапан | 2 |
| 11 | 26392-57911 | Болт | 8 |
| 12 | 26392-57921 | Уплотнительное кольцо | 2 |
| 13 | 26392-57931 | Уплотнительное кольцо | 6 |
| 14 | 26392-57941 | Уплотнительное кольцо | 2 |
| 15 | 26392-57951 | Кольцо, задний UP | 2 |
| 16 | 26392-57961 | Болт | 1 |
| 17 | 26392-57971 | Кольцо, поршень | 3 |
| 18 | 26392-57981 | Палец | 2 |
| 19 | 26392-57991 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
