Гидрораспределитель — HITACHI LX80-7

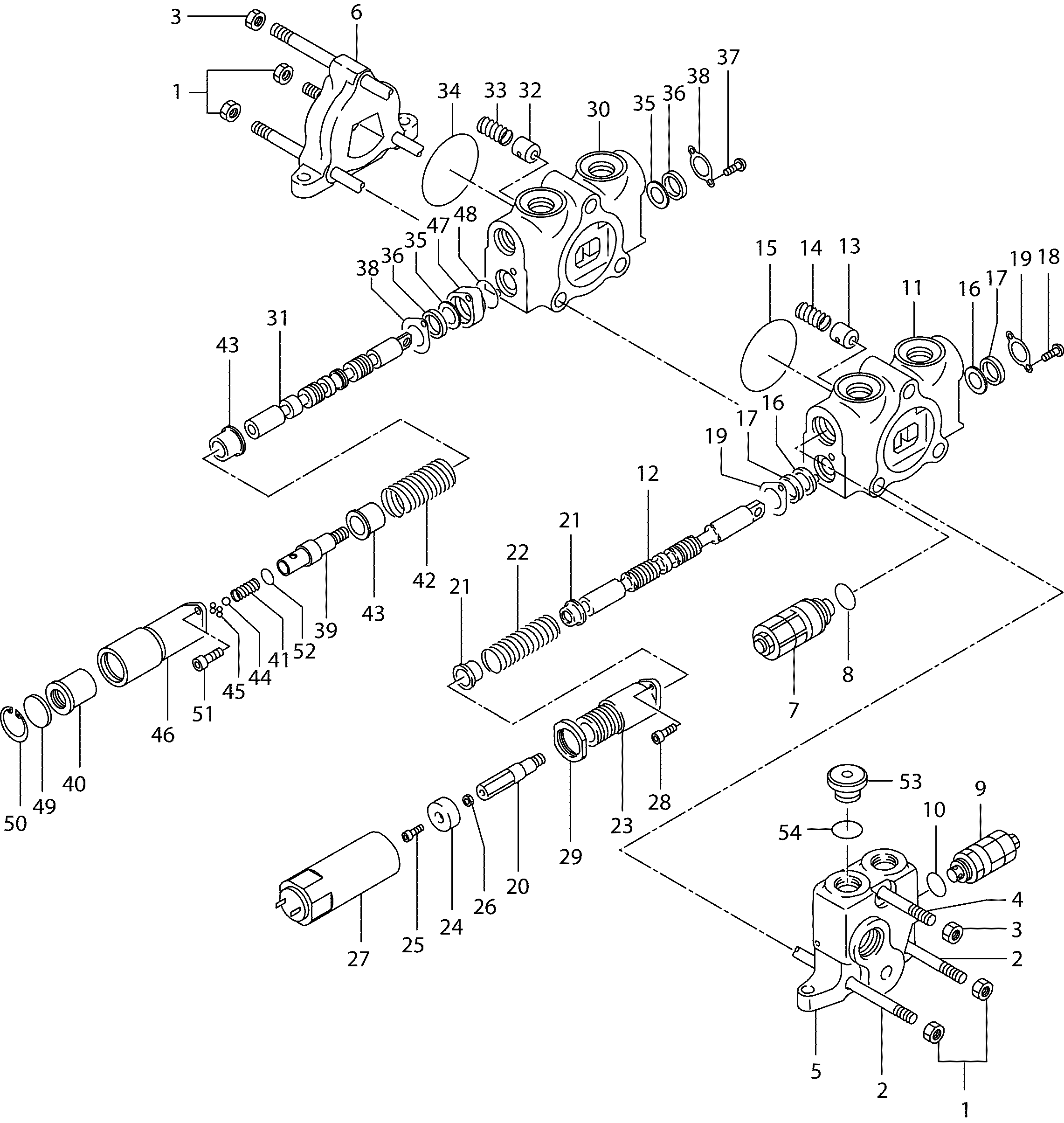

Заводская схема «Гидрораспределитель» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26197-32041 | Гидрораспределитель в сборе | 1 |
| - | 26197-32042 | Гидрораспределитель в сборе | 1 |
| 1 | 26387-37021 | Гайка | 4 |
| 2 | 26387-37031 | Шток, TIE | 2 |
| 3 | 26387-37041 | Гайка | 2 |
| 4 | 26387-37051 | Шток, TIE | 1 |
| 5 | 26387-37061 | Впускной секция | 1 |
| 6 | 26387-37071 | Выпускной секция | 1 |
| 7 | 26197-37041 | Клапан, предохранительный | 1 |
| - | 26197-37131 | Клапан, предохранительный | 1 |
| 8 | 26197-37211 | Уплотнительное кольцо | 1 |
| 9 | 26197-37031 | Клапан, основной предохранительный | 1 |
| 10 | 26197-37211 | Уплотнительное кольцо | 1 |
| A2 | 26197-37111 | Золотник секция в сборе | 1 |
| 11 | NO PART NO. | Корпус, клапан | 1 |
| 12 | NO PART NO. | Золотник | 1 |
| 13 | 21787-47241 | Тарельчатый клапан | 1 |
| 14 | 21787-47251 | Пружина | 1 |
| 15 | 26128-43211 | Уплотнительное кольцо | 1 |
| 16 | 26407-37121 | Уплотнение | 2 |
| 17 | 26387-37251 | Стеклоочиститель | 2 |
| 18 | 26327-37221 | Винт | 2 |
| 19 | 26387-37261 | Пластина, уплотнение | 2 |
| 20 | 26387-37271 | Палец | 1 |
| 21 | 26387-37281 | Сиденье, пружина | 2 |
| 22 | 26197-37151 | Пружина | 1 |
| 23 | 26387-37301 | Колпачок | 1 |
| 24 | 26197-37161 | Пластина | 1 |
| 25 | 26387-37321 | Болт | 1 |
| 26 | 26517-37141 | Гайка | 1 |
| 27 | 26517-37041 | Трубка, коил | 1 |
| 28 | 26387-37331 | Болт | 1 |
| 29 | 26517-37031 | Гайка | 1 |
| A3 | 26197-37121 | Золотник секция в сборе | 1 |
| 30 | NO PART NO. | Корпус, клапан | 1 |
| 31 | NO PART NO. | Золотник | 1 |
| 32 | 21787-47241 | Тарельчатый клапан | 1 |
| 33 | 21787-47251 | Пружина | 1 |
| 34 | 26128-43211 | Уплотнительное кольцо | 1 |
| 35 | 26407-37121 | Уплотнение | 2 |
| 36 | 26387-37251 | Стеклоочиститель | 2 |
| 37 | 26327-37221 | Винт | 2 |
| 38 | 26387-37261 | Пластина, уплотнение | 2 |
| 39 | 21787-47271 | Палец | 1 |
| 40 | 26197-37171 | Втулка | 1 |
| 41 | 21787-47291 | Пружина | 1 |
| 42 | 26197-37181 | Пружина | 1 |
| 43 | 21787-47311 | Сиденье, пружина | 2 |
| 44 | 26387-37371 | Шарик, стальной | 1 |
| 45 | 26387-37381 | Шарик, стальной | 4 |
| 46 | 21787-47321 | Колпачок | 1 |
| 47 | 26387-37391 | Проставка | 1 |
| 48 | 26197-37201 | Уплотнительное кольцо | 1 |
| 49 | 21787-47331 | Проставка | 1 |
| 50 | 26907-17501 | Кольцо, стопорный | 1 |
| 51 | 26327-37231 | Болт | 2 |
| 52 | 26407-37081 | Регулировочная шайба | 0 |
| A4 | 26197-37101 | Пробка в сборе | 1 |
| 53 | NO PART NO. | Пробка | 1 |
| 54 | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
