Отопитель (1/3)(HR7300) — HITACHI LX80-7

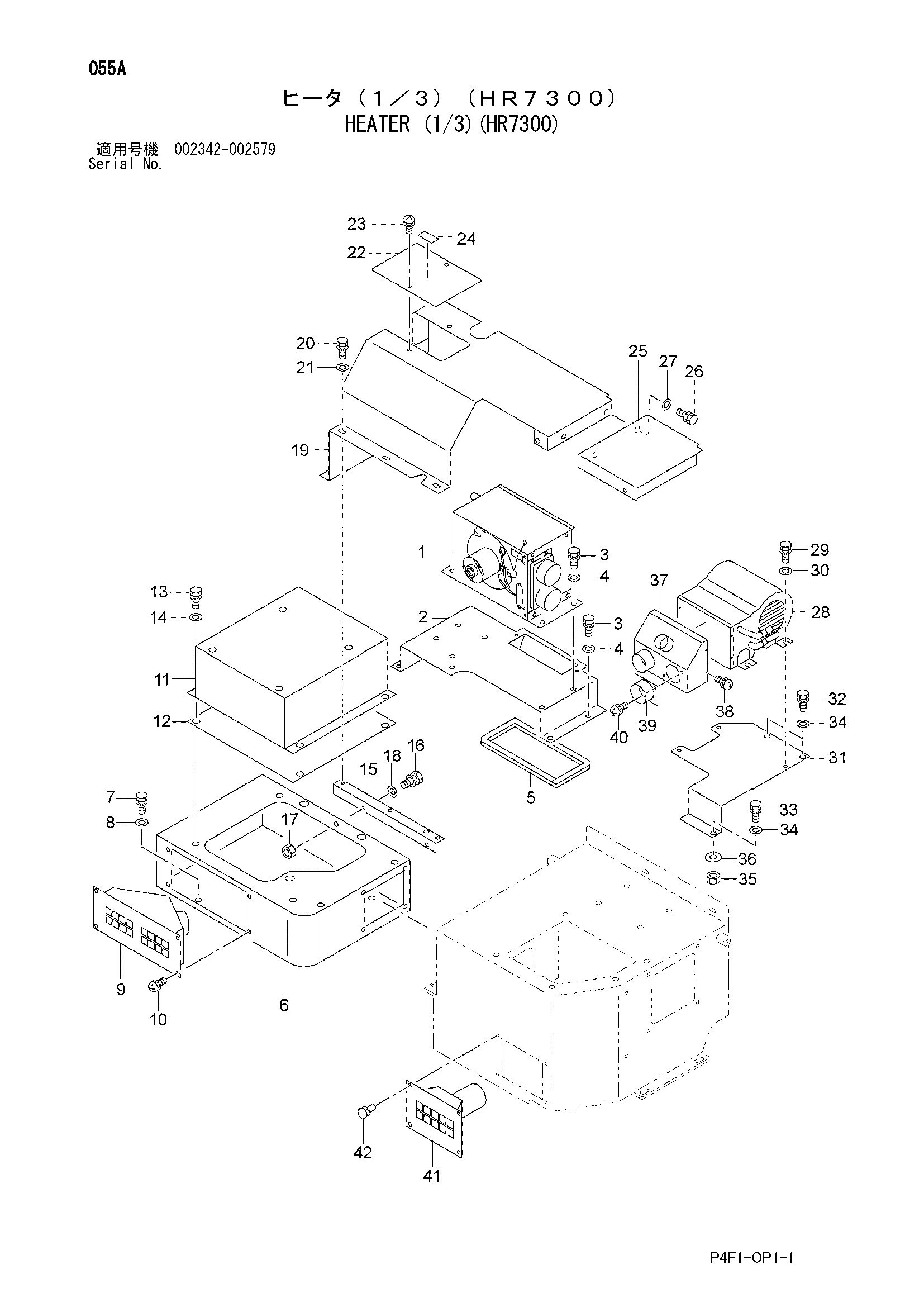

Заводская схема «Отопитель (1/3)(HR7300)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56501-63371 | Отопитель блок | 1 |
| 2 | 56401-61301 | Пластина базовый | 1 |
| 3 | 01183-10025 | Болт и шайба | 8 |
| 4 | 02000-00010 | Шайба | 8 |
| 5 | 26426-73651 | Спонге | 1 |
| 6 | 56400-53002 | Опора сиденье | 1 |
| 7 | 01183-10020 | Болт и шайба | 6 |
| 8 | 26606-52721 | Шайба | 4 |
| 9 | 56190-50111 | Короб | 1 |
| 10 | 01033-06016 | Винт и шайба | 4 |
| 11 | 26406-52112 | Базовый сиденье | 1 |
| 12 | 26196-73161 | Пластина базовый | 1 |
| 13 | 01183-10020 | Болт и шайба | 4 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 56400-53011 | Кронштейн | 1 |
| 16 | 01183-10020 | Болт | 2 |
| 17 | 01401-00010 | Гайка | 2 |
| 18 | 02000-00010 | Шайба | 2 |
| 19 | 56190-54021 | Крышка | 1 |
| 20 | 01183-08016 | Болт и шайба | 6 |
| 21 | 02000-00008 | Шайба | 6 |
| 22 | 56401-64611 | Крышка | 1 |
| 23 | 01033-06016 | Винт и шайба | 2 |
| 24 | 56401-64651 | Наклейка | 1 |
| 25 | 56190-74101 | Крышка | 1 |
| 26 | 01183-08016 | Болт и шайба | 3 |
| 27 | 02000-00008 | Шайба | 3 |
| 28 | 56501-61621 | Отопитель | 1 |
| 29 | 01183-10020 | Болт | 3 |
| 30 | 02000-00010 | Шайба | 3 |
| 31 | 56190-74091 | Кронштейн крепление | 1 |
| 32 | 01183-10020 | Болт и шайба | 2 |
| 33 | 01183-10035 | Болт и шайба | 1 |
| 34 | 02000-00010 | Шайба | 3 |
| 35 | 01401-00010 | Гайка | 1 |
| 36 | 26091-12081 | Шайба | 1 |
| 37 | 56190-74081 | Воздуховод | 1 |
| 38 | 01032-04010 | Винт и шайба | 4 |
| 39 | 56190-74141 | Крышка | 1 |
| 40 | 01183-06012 | Болт и шайба | 2 |
| 41 | 56190-74151 | Короб | 1 |
| 42 | 01033-06016 | Винт и шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
