Управление деталь — HITACHI LX80-7

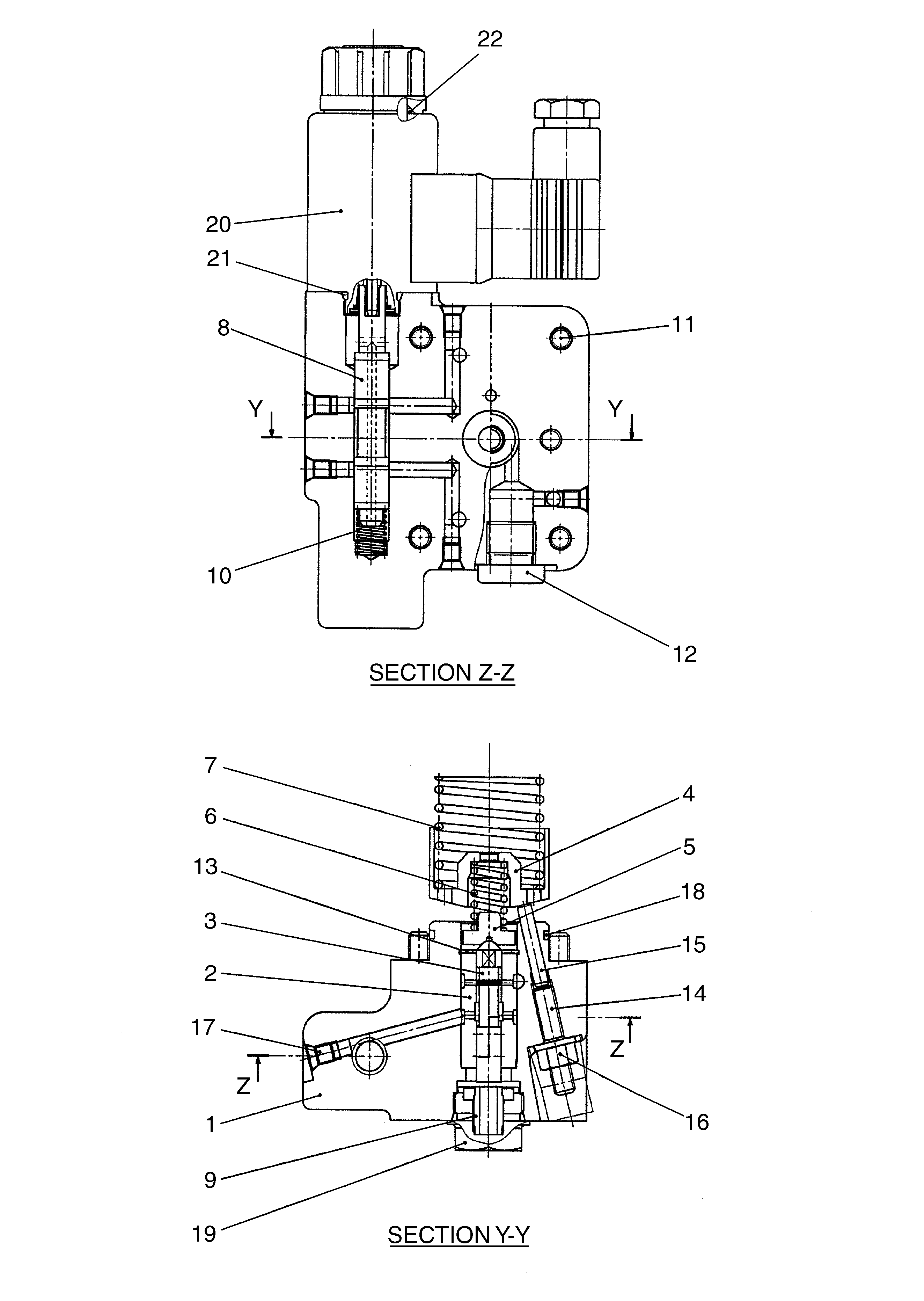

Заводская схема «Управление деталь» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26392-57811 | Управление деталь в сборе | 1 |
| 1 | 26392-58001 | Корпус | 1 |
| 2 | 26392-58011 | Втулка | 1 |
| 3 | 26392-58021 | Поршень | 1 |
| 4 | 26392-58031 | Сиденье, пружина | 1 |
| 5 | 26392-58041 | Сиденье, пружина | 1 |
| 6 | 26392-58051 | Пружина | 1 |
| 7 | 26392-58061 | Пружина | 1 |
| 8 | 26392-58071 | Поршень | 1 |
| 9 | 26392-58081 | Втулка | 1 |
| 10 | 26392-58091 | Пружина | 1 |
| 11 | 26392-58101 | Болт | 4 |
| 12 | 26392-58111 | Пробка | 1 |
| 13 | 26392-58121 | Кольцо, стопорный | 1 |
| 14 | 26392-58131 | Винт | 1 |
| 15 | 26392-58141 | Палец | 1 |
| 16 | 26392-58151 | Гайка | 1 |
| 17 | 26392-58161 | Пробка | 5 |
| 18 | 26392-58171 | Уплотнительное кольцо | 1 |
| 19 | 26392-58181 | Пробка | 1 |
| 20 | 26392-58191 | Соленоид | 1 |
| 21 | 26392-58391 | Уплотнительное кольцо | 1 |
| 22 | 26392-58401 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
