Трубопроводы комплект с третий золотник клапан (2/2)(AP3) — HITACHI LX80-7

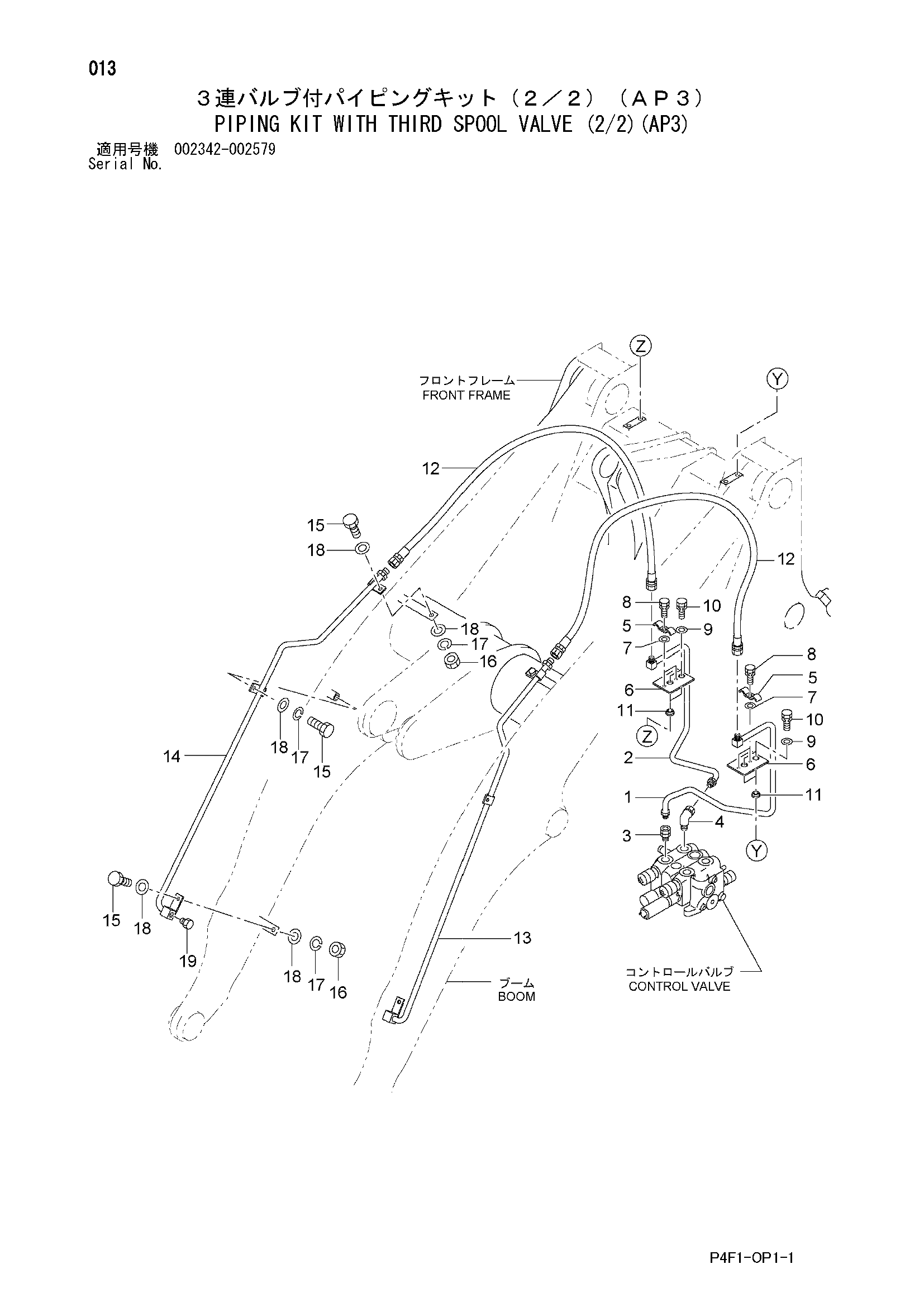

Заводская схема «Трубопроводы комплект с третий золотник клапан (2/2)(AP3)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56410-51191 | Трубка (левый) | 1 |
| 2 | 56410-51201 | Трубка (правый) | 1 |
| 3 | 04135-20606 | Унион | 1 |
| 4 | 04151-20606 | Угловой штуцер | 1 |
| 5 | 56400-51871 | Пластина | 4 |
| 6 | 56400-51881 | Пластина | 2 |
| 7 | 26096-12861 | Шайба | 4 |
| 8 | 01183-10030 | Болт и шайба | 4 |
| 9 | 26606-52721 | Шайба | 4 |
| 10 | 01183-10040 | Болт и шайба | 4 |
| 11 | 26407-32001 | Крепление резиновый | 4 |
| 12 | 04481-04090 | Шланг | 2 |
| 13 | 56400-51852 | Трубка (левый) | 1 |
| 14 | 56400-51862 | Трубка (правый) | 1 |
| 15 | 01110-12035 | Болт | 6 |
| 16 | 01401-00012 | Гайка | 4 |
| 17 | 02010-00012 | Шайба | 6 |
| 18 | 02000-00012 | Шайба | 10 |
| 19 | 04000-00400 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
