Каталог запчастей HITACHI
Кондиционер(электрооборудование)(AC400)(OP) — HITACHI LX80-7

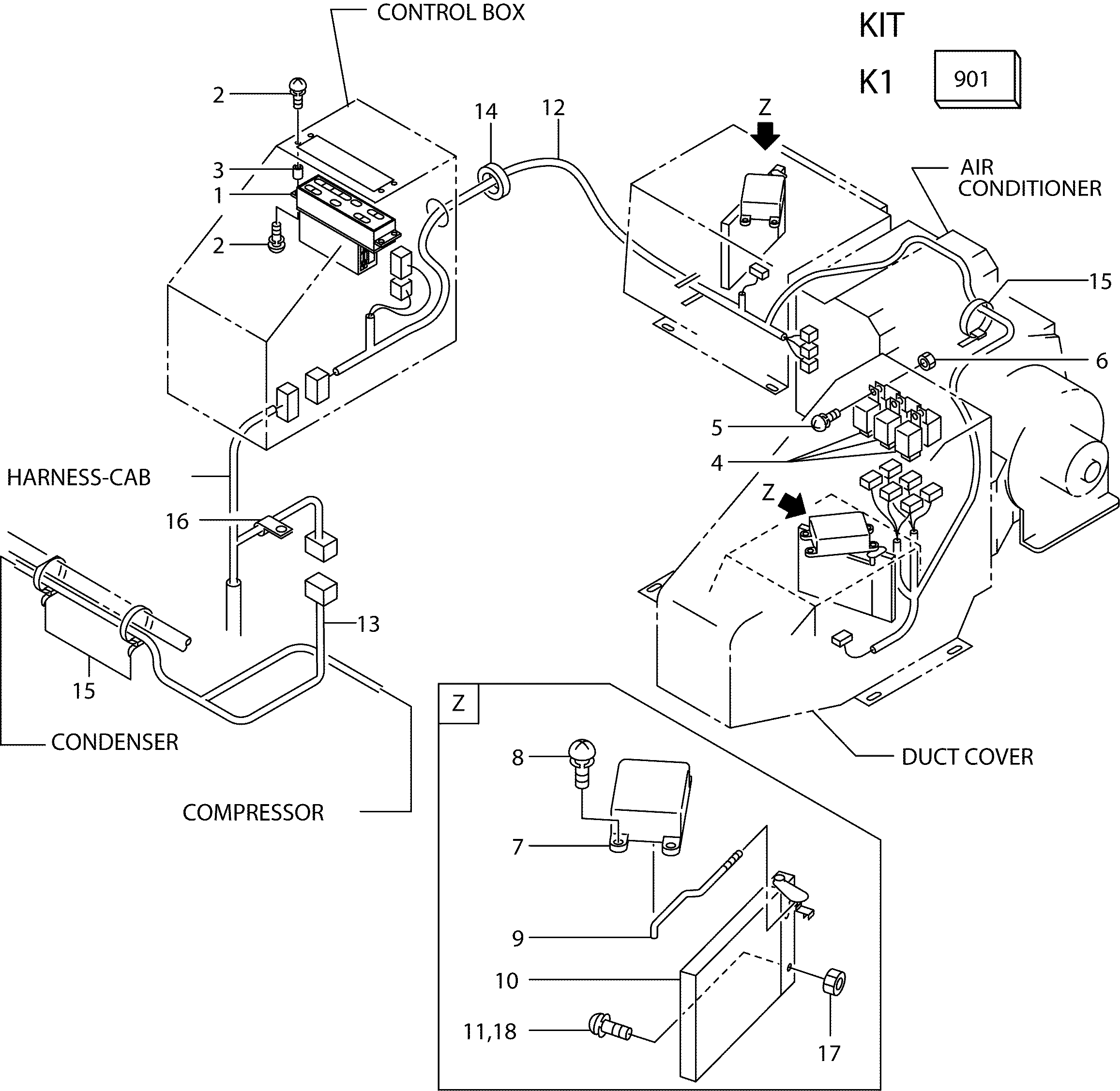

Заводская схема «Кондиционер(электрооборудование)(AC400)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 26196-70181 | Комплект, кондиционер | 1 |
| 1 | 26416-72131 | Контроллер | 1 |
| 2 | 01033-05012 | Винт и шайба | 8 |
| 3 | 26416-72341 | Блок | 4 |
| 4 | 26426-73331 | Реле | 6 |
| 5 | 01033-06020 | Винт | 3 |
| 6 | 01400-00006 | Гайка | 3 |
| 7 | 26416-72121 | Гидромотор, серво | 2 |
| 8 | 01033-05016 | Винт и шайба | 8 |
| 9 | 26416-72151 | Шток | 2 |
| 10 | 26416-72161 | Амортизатор | 2 |
| 11 | 01033-06016 | Винт и шайба | 2 |
| 12 | 26196-73781 | Провод жгут проводов, A/C блок | 1 |
| 13 | 26196-73791 | Провод жгут проводов, конденсатор | 1 |
| 14 | 54067-22061 | Уплотнительная втулка | 1 |
| 15 | 04913-11200 | TIE, блокировка | 11 |
| 16 | 26602-42101 | Зажим | 1 |
| 17 | 01400-00006 | Гайка | 4 |
| 18 | 01183-06016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
