Кабина (коврик и крепление)(SCB002) — HITACHI LX80-7

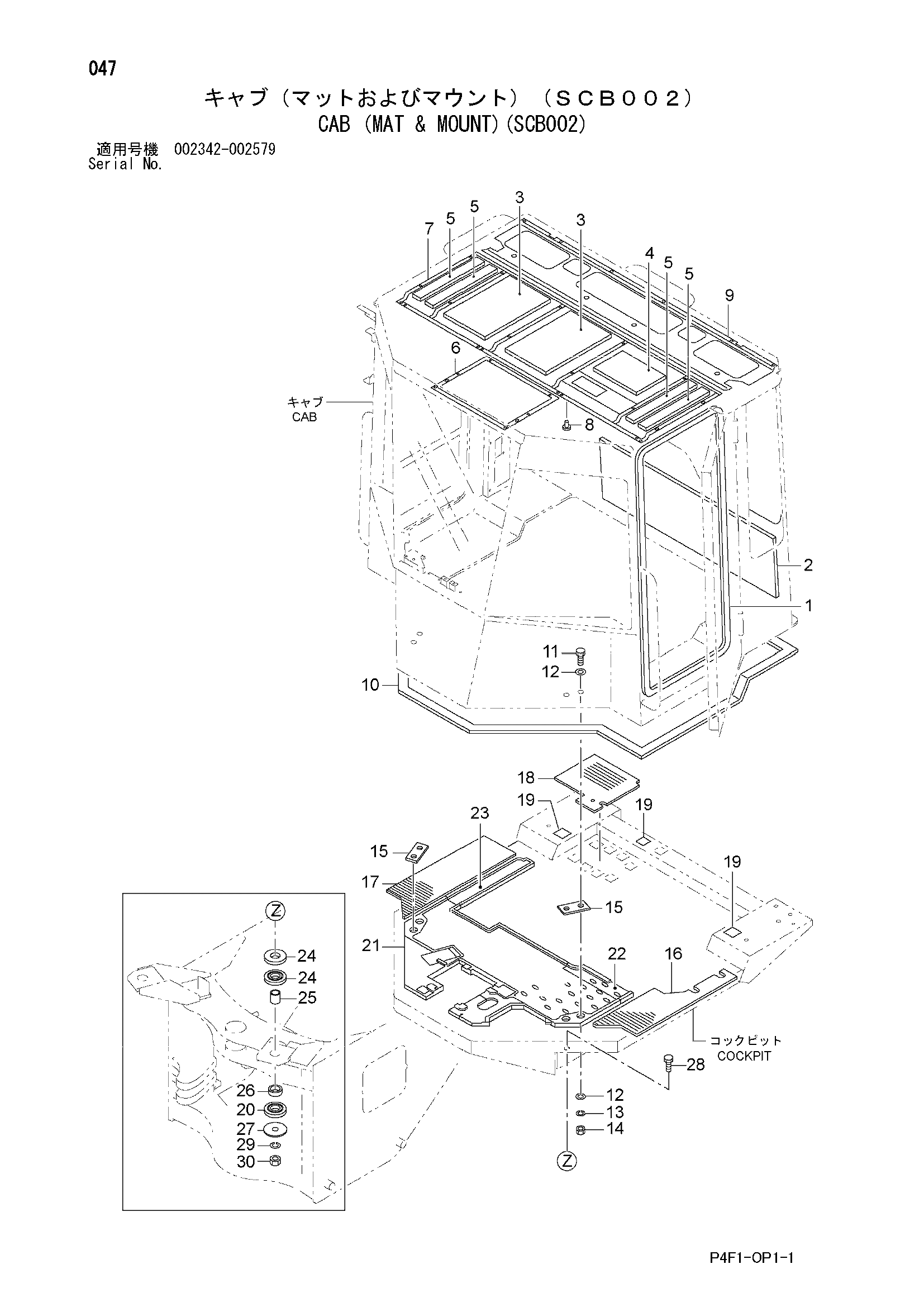

Заводская схема «Кабина (коврик и крепление)(SCB002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56600-57621 | Трим спонге | 2 |
| 2 | 56190-73361 | Коврик | 1 |
| 3 | 56190-75501 | Изолятор | 2 |
| 4 | 56190-75511 | Изолятор | 1 |
| 5 | 56190-73401 | Изолятор | 4 |
| 6 | 56190-73371 | Крышка | 1 |
| 7 | 56190-73381 | Крышка | 1 |
| 8 | 26756-73641 | Заклёпка | 30 |
| 9 | 56401-64733 | Крышка | 1 |
| 10 | 26426-78131 | Спонге | 1 |
| 11 | 01116-16060 | Болт | 8 |
| 12 | 190A3-02051 | Шайба | 16 |
| 13 | 02011-00016 | Шайба | 8 |
| 14 | 01401-10016 | Гайка | 8 |
| 15 | 26426-78071 | Пластина | 2 |
| 16 | 56190-73391 | Коврик пола | 1 |
| 17 | 56401-65091 | Коврик пола | 1 |
| 18 | 56190-73411 | Коврик пола | 1 |
| 19 | 26426-78621 | Лента (леад) | 12 |
| 21-23 | 56480-54851 | Коврик пола в сборе | 1 |
| 21 | 26486-74331 | Коврик (передний) | 1 |
| 22 | 56480-54861 | Коврик (левый) | 1 |
| 23 | 26486-74321 | Коврик (правый) | 1 |
| 24 | 26196-52711 | Резиновая прокладка | 12 |
| 25 | 56190-57771 | Втулка | 4 |
| 26 | 26196-52721 | Резиновая прокладка | 4 |
| 27 | 26406-52551 | Пластина | 4 |
| 28 | 01110-24090 | Болт | 4 |
| 29 | 02010-00024 | Шайба | 4 |
| 30 | 01401-00024 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
