Задний рама(2132-) — HITACHI LX80-7

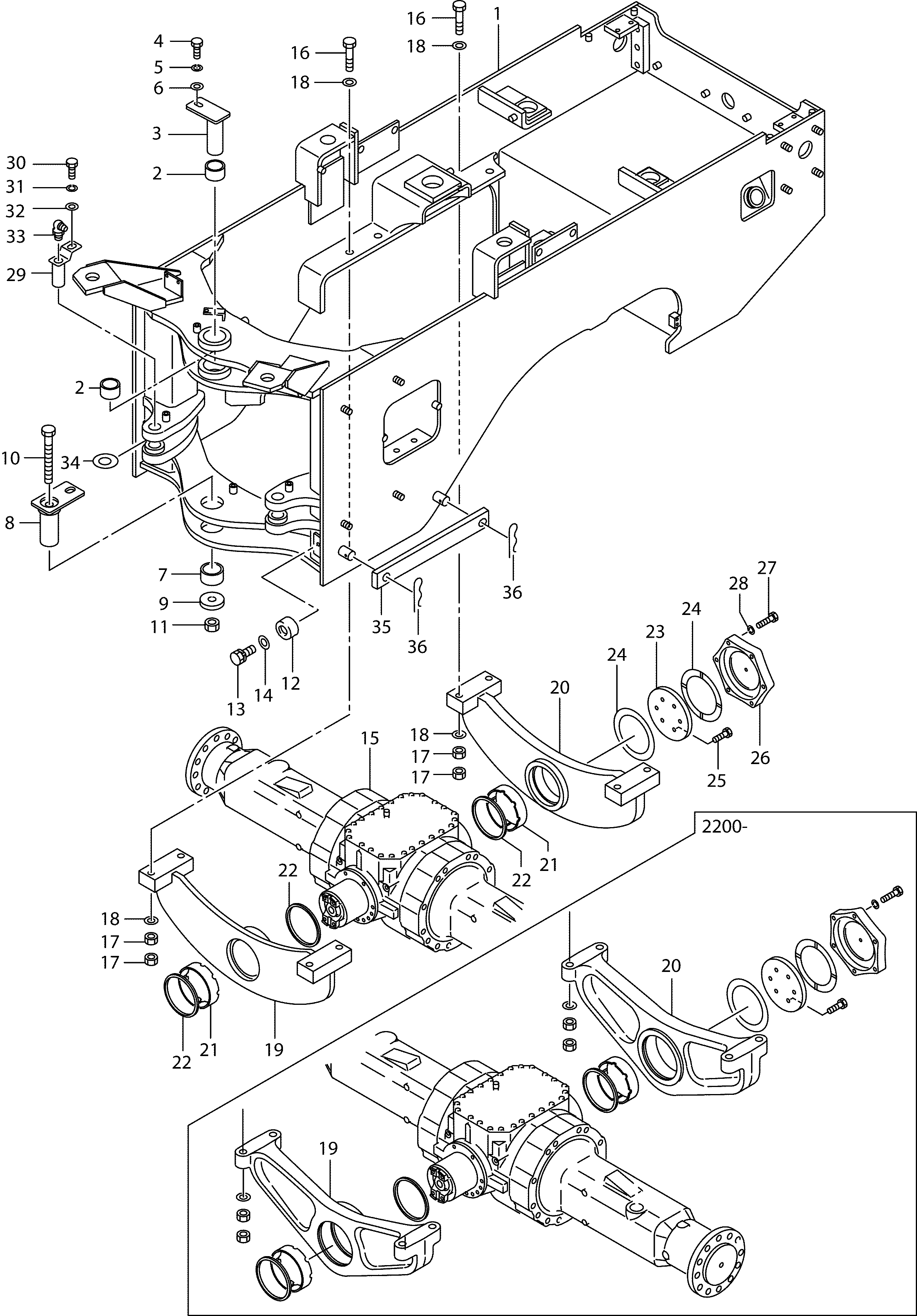

Заводская схема «Задний рама(2132-)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NO PART NO. | Рама, задний | 1 |
| 2 | 26436-12861 | Втулка | 2 |
| 3 | 26416-12321 | Палец | 1 |
| 4 | 01116-12025 | Болт | 1 |
| 5 | 02011-00012 | Шайба | 1 |
| 6 | 26096-42351 | Шайба | 1 |
| 7 | 26416-12801 | Втулка | 1 |
| 8 | 26416-12331 | Палец | 1 |
| 9 | 26416-12821 | Фланец | 1 |
| 10 | 01106-24200 | Болт | 1 |
| 11 | 26316-13761 | U гайка | 1 |
| 12 | 26406-12941 | Резиновый, амортизатор | 2 |
| 13 | 01183-12035 | Болт с шайбой | 2 |
| 14 | 02000-00012 | Шайба | 2 |
| 15 | 16393-00032 | Привод мост(задний) | 1 |
| 16 | 01106-20120 | Болт | 8 |
| 17 | 01400-10020 | Гайка | 16 |
| 18 | 26323-02001 | Шайба | 16 |
| 19 | 26393-02001 | Опора, мост | 1 |
| - | 26393-02021 | Опора, мост | 1 |
| 20 | 26393-02012 | Опора, мост | 1 |
| - | 26393-02031 | Опора, мост | 1 |
| 21 | 26403-02031 | Втулка | 2 |
| 22 | 26403-02071 | Манжета | 3 |
| 23 | 26193-02021 | Пластина, упорный | 1 |
| 24 | 26403-02041 | Шайба | 2 |
| 25 | 01106-12030 | Болт | 8 |
| 26 | 26403-02011 | Колпачок, упорный | 1 |
| 27 | 01116-12055 | Болт | 6 |
| 28 | 26063-02111 | Шайба | 6 |
| 29 | 26414-52001 | Палец | 2 |
| 30 | 01116-12025 | Болт | 2 |
| 31 | 02011-00012 | Шайба | 2 |
| 32 | 26096-42351 | Шайба | 2 |
| 33 | 04901-00160 | Штуцер, смазка | 2 |
| 34 | 26316-13141 | Проставка | 0 |
| 35 | 26389-12091 | Тяга, защитный | 1 |
| 36 | 26389-12101 | Палец, комплект | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
