Поворотный группа — HITACHI LX80-7

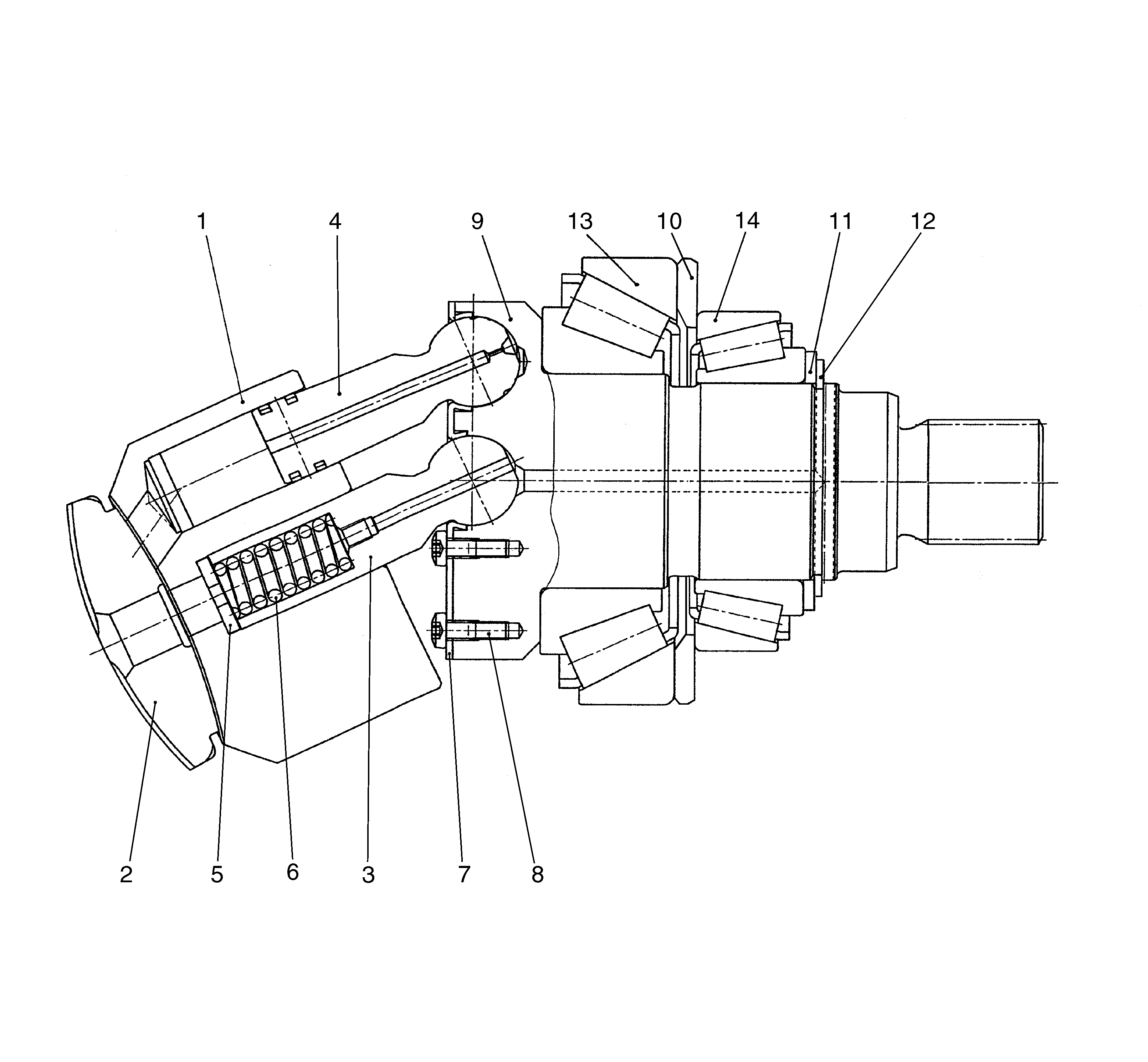

Заводская схема «Поворотный группа» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26392-57401 | Поворотный группа в сборе | 1 |
| A2 | 26392-57511 | Блок цилиндров в сборе | 1 |
| 1 | 26392-57661 | Блок, гидроцилиндр | 1 |
| 2 | 26392-57671 | Пластина, управление | 1 |
| 3 | 26392-57681 | Палец, центральный | 1 |
| 4 | 26392-57691 | Поршень | 1 |
| 5 | 26392-57701 | Регулировочная шайба | 1 |
| - | 26392-57711 | Регулировочная шайба | 1 |
| - | 26392-57721 | Регулировочная шайба | 1 |
| - | 26392-57731 | Регулировочная шайба | 1 |
| - | 26392-57741 | Регулировочная шайба | 1 |
| - | 26392-57751 | Регулировочная шайба | 1 |
| - | 26392-57761 | Регулировочная шайба | 1 |
| - | 26392-57771 | Регулировочная шайба | 1 |
| 6 | 26392-57781 | Пружина | 1 |
| 7 | 26392-57791 | Пластина | 1 |
| 8 | 26392-57801 | Винт | 14 |
| 9 | 26392-57521 | Вал, привод | 1 |
| 10 | 26392-57531 | Деталь, дистанке | 1 |
| 11 | 26392-57541 | Регулировочная шайба | 1 |
| - | 26392-57551 | Регулировочная шайба | 1 |
| - | 26392-57561 | Регулировочная шайба | 1 |
| - | 26392-57571 | Регулировочная шайба | 1 |
| - | 26392-57581 | Регулировочная шайба | 1 |
| - | 26392-57591 | Регулировочная шайба | 1 |
| - | 26392-57601 | Регулировочная шайба | 1 |
| - | 26392-57611 | Регулировочная шайба | 1 |
| - | 26392-57621 | Регулировочная шайба | 1 |
| 12 | 26392-57631 | Кольцо, стопорный | 1 |
| 13 | 26392-57641 | Подшипник | 1 |
| 14 | 26392-57651 | Подшипник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
