Тормоз педаль — HITACHI LX80-7

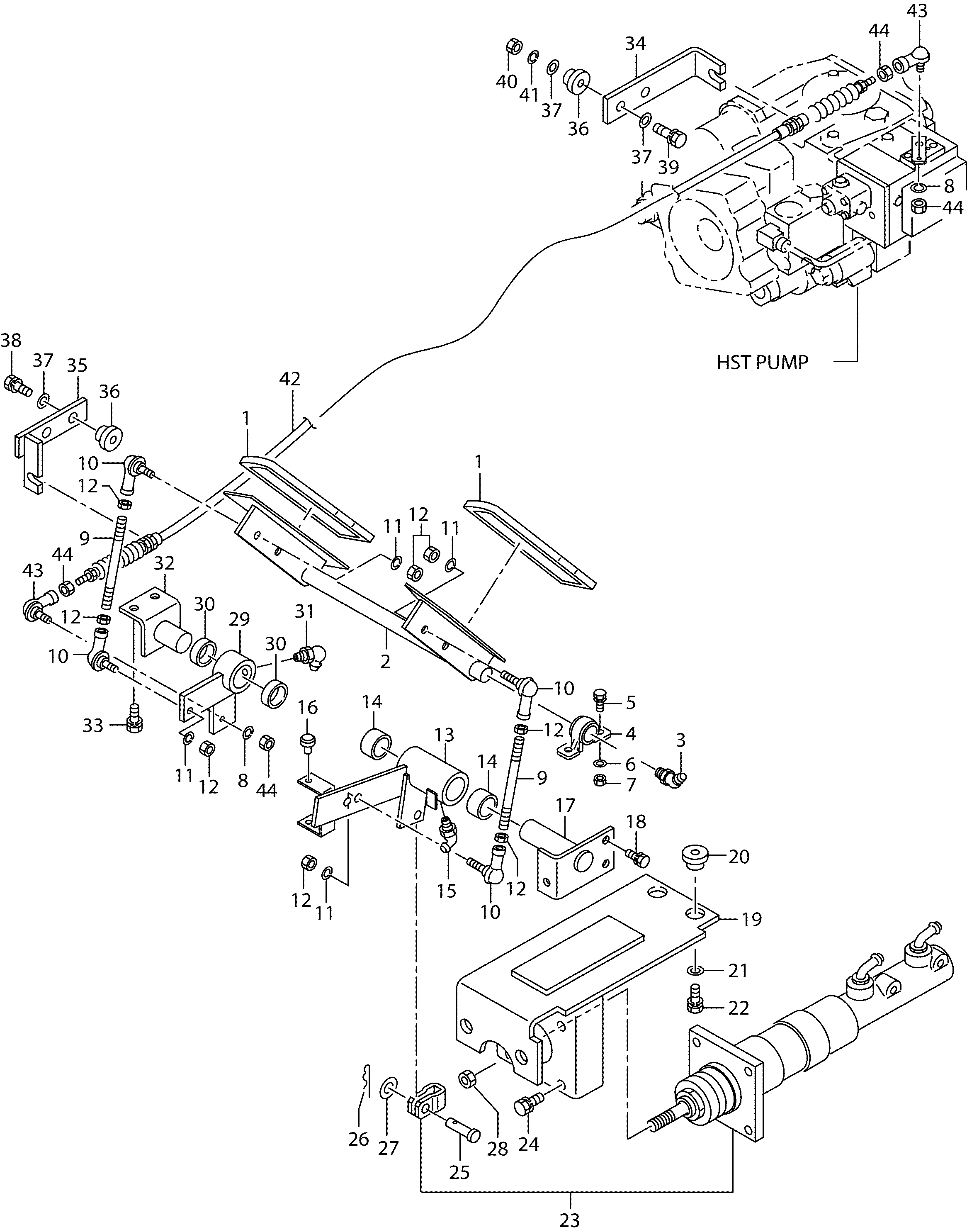

Заводская схема «Тормоз педаль» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26405-42211	Крышка, педаль	2
2	26405-42013	Педаль, тормоз	1
3	04901-00160	Штуцер, смазка	2
4	26405-42201	Блок, пиллов	2
5	01183-08020	Болт	4
6	02000-00008	Шайба	2
7	01400-00008	Гайка	2
8	02010-00006	Шайба	2
9	26405-42051	Шток	2
10	26601-12031	Тяга, шарик	4
11	02010-00010	Шайба	4
12	01401-00010	Гайка	8
13	26195-42471	Беллкранк	1
14	26265-42031	Втулка	2
15	04901-00190	Штуцер, смазка	1
16	23235-40091	Резиновый, ограничитель	1
17	26405-42031	Палец	1
18	01183-10025	Болт с шайбой	2
19	26195-42351	Пластина, крепление	1
20	26407-32001	Резиновый, крепление	4
21	26606-52721	Шайба	4
22	01183-10040	Болт с шайбой	4
23	26195-42401	Тормозной клапан	1
24	01183-12025	Болт с шайбой	4
25	02262-12035	Палец, клевис	1
26	26067-42101	Палец, стопорный	1
27	02000-00012	Шайба	1
28	01400-00010	Гайка	1
29	26195-42481	Беллкранк	1
30	26195-42161	Втулка	2
31	04901-00190	Штуцер, смазка	1
32	26195-42071	Палец	1
33	01183-10025	Болт с шайбой	2
34	26195-42102	Кронштейн	1
35	26195-42132	Кронштейн	1
36	26407-32001	Резиновый, крепление	4
37	26606-52721	Шайба	6
38	01183-10040	Болт с шайбой	2
39	01183-10045	Болт с шайбой	2
40	01400-00010	Гайка	2
41	02010-00010	Шайба	2
42	26195-42171	Трос	1
43	26093-62171	Тяга, шарик	2
44	01400-00006	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
