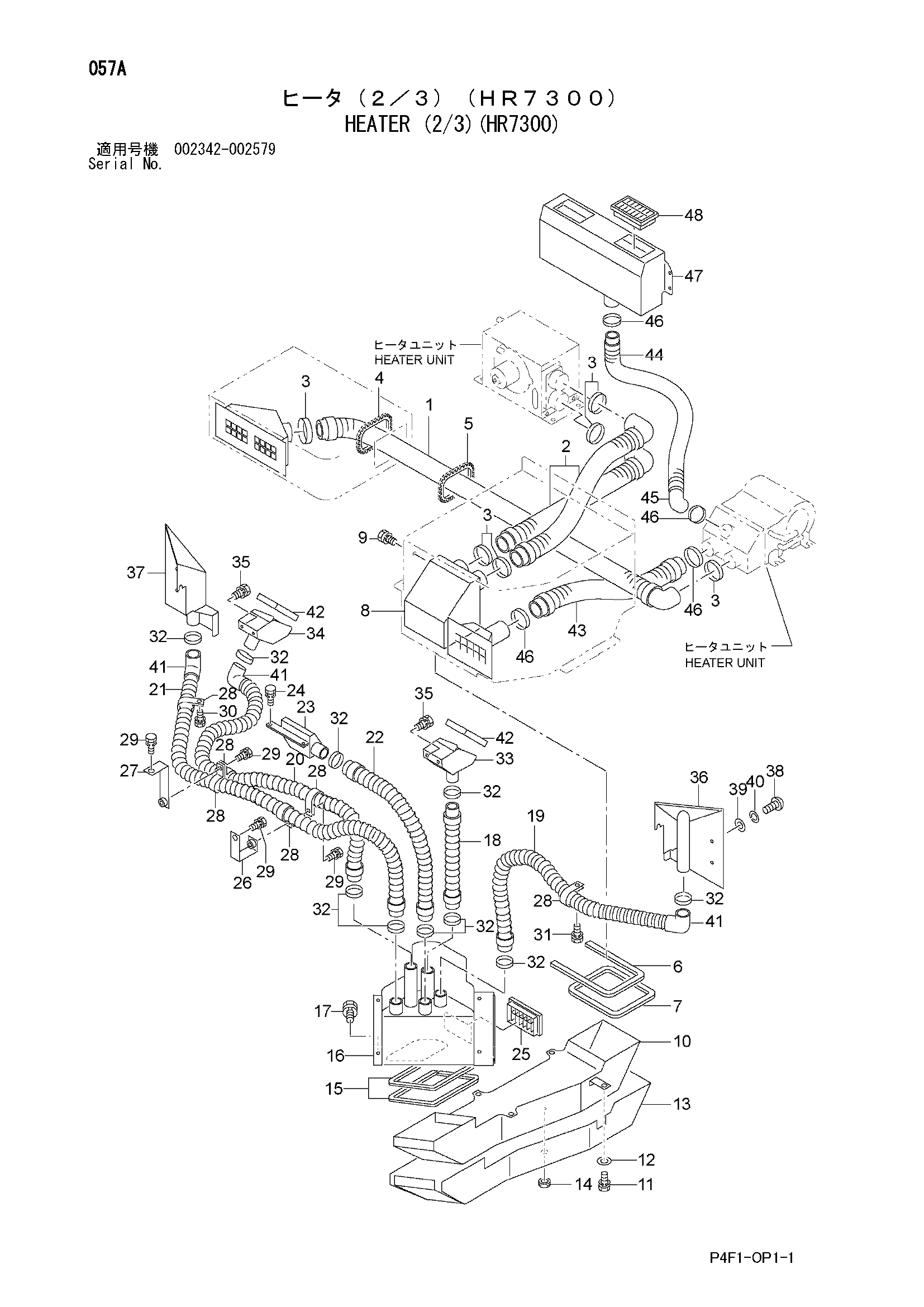

Отопитель (2/3)(HR7300) — HITACHI LX80-7

Заводская схема «Отопитель (2/3)(HR7300)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	56400-52901	Шланг дефростер	1
2	26426-73271	Шланг дефростер	2
3	04913-21380	Зажим	6
4	54067-22061	Громмет фрее	2
5	54067-22051	Громмет фрее	2
6	26426-73641	Спонге	1
7	26426-73651	Спонге	1
8	56190-74071	Короб	1
9	01183-08016	Болт и шайба	2
10	26426-73792	Воздуховод	1
11	01183-10020	Болт	4
12	02000-00010	Шайба	4
13	26426-73831	Коврик	1
14	56600-58441	Уплотнительная втулка	1
15	26426-73641	Спонге	2
16	56190-74031	Воздуховод	1
17	01183-08016	Болт и шайба	4
18	21789-07041	Шланг дефростер	1
19	21789-07071	Шланг дефростер	1
20	21789-07091	Шланг дефростер	1
21	21789-07131	Шланг дефростер	1
22	26196-73481	Шланг дефростер	1
23	26196-73531	Дефростер	1
24	01183-08020	Болт и шайба	2
25	25369-47031	Решётка	1
26	56190-74061	Кронштейн	1
27	26196-73451	Кронштейн	1
28	26602-42561	Зажим	6
29	01183-08020	Болт и шайба	4
30	01183-10020	Болт и шайба	1
31	01183-10016	Болт и шайба	1
32	04913-21380	Инсулокк	10
33	56190-74041	Воздуховод (левый)	1
34	56190-74051	Воздуховод (правый)	1
35	01183-08016	Болт и шайба	4
36	56190-74011	Боковой дефростер (левый)	1
37	56190-74021	Боковой дефростер (правый)	1
38	01031-08014	Винт	6
39	02000-20008	Шайба	6
40	02010-20008	Шайба	6
41	56501-61521	Угловой штуцер	3
42	26196-73801	Спонге	2
43	26196-73461	Шланг дефростер	1
44	21789-07101	Шланг дефростер	1
45	56501-61521	Угловой штуцер	1
46	04913-21380	Инсулокк	4
47	56190-54361	Дефростер	1
48	25369-47031	Решётка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
