Стрела — HITACHI LX80-7

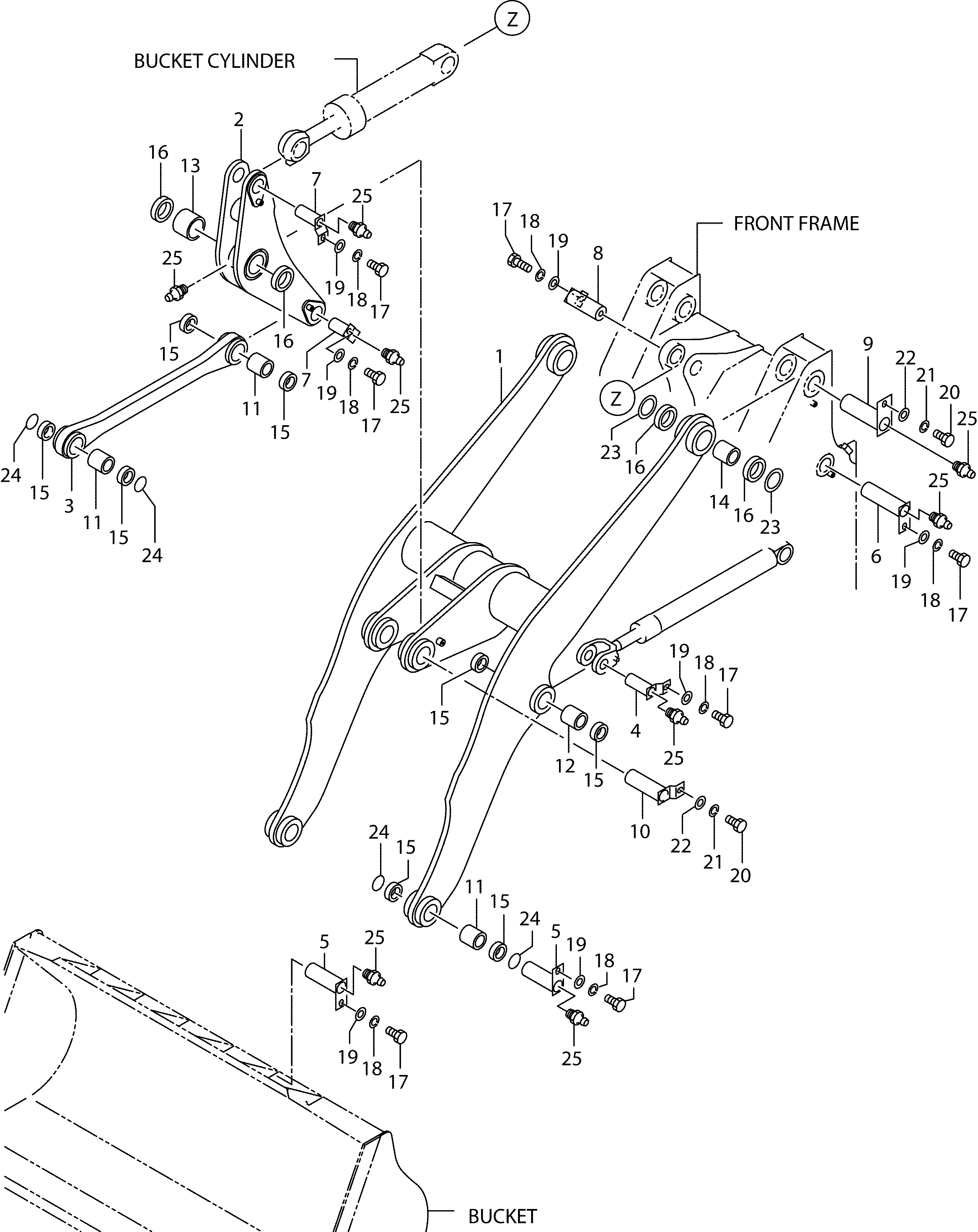

Заводская схема «Стрела» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26398-70302 | Стрела | 1 |
| 2 | 26418-72041 | Беллкранк | 1 |
| 3 | 26398-72201 | Пусхрод | 1 |
| 4 | 26418-72051 | Палец | 2 |
| 5 | 26418-72061 | Палец | 3 |
| 6 | 26418-72071 | Палец | 2 |
| 7 | 26418-72081 | Палец | 2 |
| 8 | 26418-72091 | Палец | 1 |
| 9 | 26418-72101 | Палец | 2 |
| 10 | 26418-72111 | Палец | 1 |
| 11 | 26388-72281 | Втулка | 4 |
| 12 | 26418-72141 | Втулка | 2 |
| 13 | 26438-72111 | Втулка | 1 |
| 14 | 26438-72121 | Втулка | 2 |
| 15 | 26388-72311 | Уплотнение, пыль | 12 |
| 16 | 56097-75211 | Уплотнение, пыль | 6 |
| 17 | 01116-12025 | Болт | 10 |
| 18 | 02011-00012 | Шайба | 10 |
| 19 | 26096-42351 | Шайба | 10 |
| 20 | 01110-16030 | Болт | 3 |
| 21 | 02010-00016 | Шайба | 3 |
| 22 | 26608-72321 | Шайба | 3 |
| 23 | 26608-72351 | Проставка | 4 |
| 24 | 26418-72161 | Уплотнительное кольцо | 6 |
| 25 | 04901-00100 | Штуцер, смазка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
