Стальной кабина(крепление)(SCB001)(OP) — HITACHI LX80-7

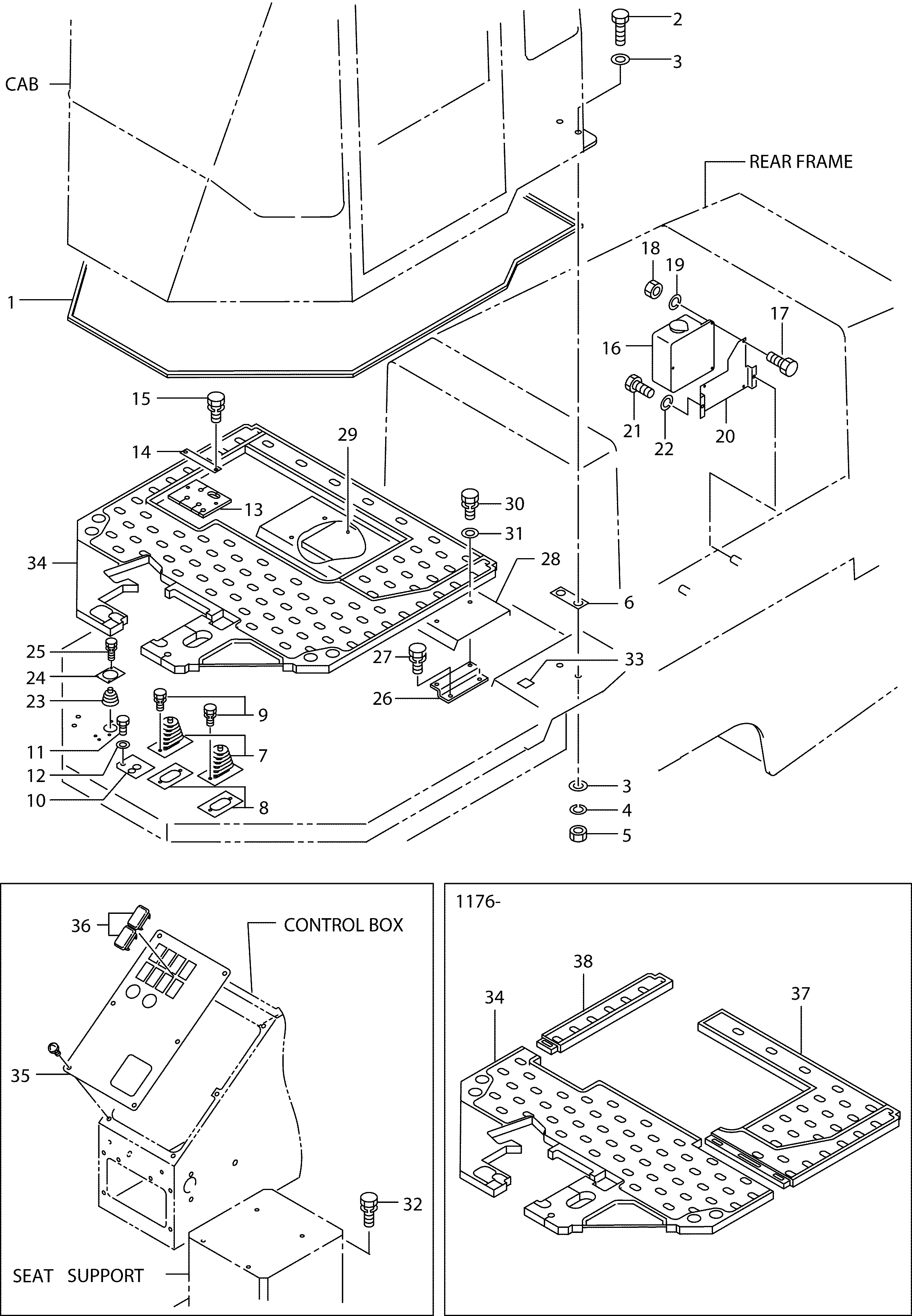

Заводская схема «Стальной кабина(крепление)(SCB001)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26426-78131 | Спонге | 1 |
| 2 | 01116-16060 | Болт | 8 |
| 3 | 190A3-02051 | Шайба | 16 |
| 4 | 02011-00016 | Шайба | 8 |
| 5 | 01401-10016 | Гайка | 8 |
| 6 | 26426-78071 | Пластина | 0 |
| 7 | 26507-42021 | Защитный чехол | 2 |
| 8 | 26507-42621 | Пластина, крышка | 2 |
| 9 | 01183-08020 | Болт с шайбой | 4 |
| 10 | 26426-78361 | Резиновая прокладка | 1 |
| 11 | 01183-10020 | Болт с шайбой | 1 |
| 12 | 02000-00010 | Шайба | 1 |
| 13 | 56401-63411 | Резиновая прокладка | 1 |
| 14 | 26426-78351 | Пластина | 1 |
| 15 | 01183-08025 | Болт с шайбой | 2 |
| 16 | 26816-73051 | Бак, шайба | 1 |
| 17 | 01100-06016 | Болт | 3 |
| 18 | 01400-00006 | Гайка | 3 |
| 19 | 02000-00006 | Шайба | 3 |
| 20 | 26426-72881 | Кронштейн | 1 |
| 21 | 01110-10020 | Болт | 2 |
| 22 | 02010-00010 | Шайба | 2 |
| 23 | 501B2-62471 | Защитный чехол | 1 |
| 24 | 26426-78631 | Пластина | 1 |
| 25 | 01183-06020 | Болт с шайбой | 2 |
| 26 | 26416-72061 | Кронштейн | 2 |
| 27 | 01183-10020 | Болт с шайбой | 4 |
| 28 | 26416-72071 | Кханнел | 1 |
| 29 | 26416-72081 | Коврик | 1 |
| 30 | 01183-08020 | Болт с шайбой | 4 |
| 31 | 02000-00008 | Шайба | 4 |
| 32 | 01183-10016 | Болт с шайбой | 2 |
| 33 | 26426-78621 | Лента, леад | 2 |
| A | 26486-72471 | Коврик в сборе | 1 |
| 34 | 26196-72941 | Коврик | 1 |
| - | 26486-74301 | Коврик | 1 |
| 35 | 26197-73271 | Крышка | 1 |
| 36 | 26812-42641 | Пробка | 2 |
| 37 | 26486-74311 | Коврик | 1 |
| 38 | 26486-74321 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
