013: Масляный поддон и щуп уровня масла — HITACHI LX80-7

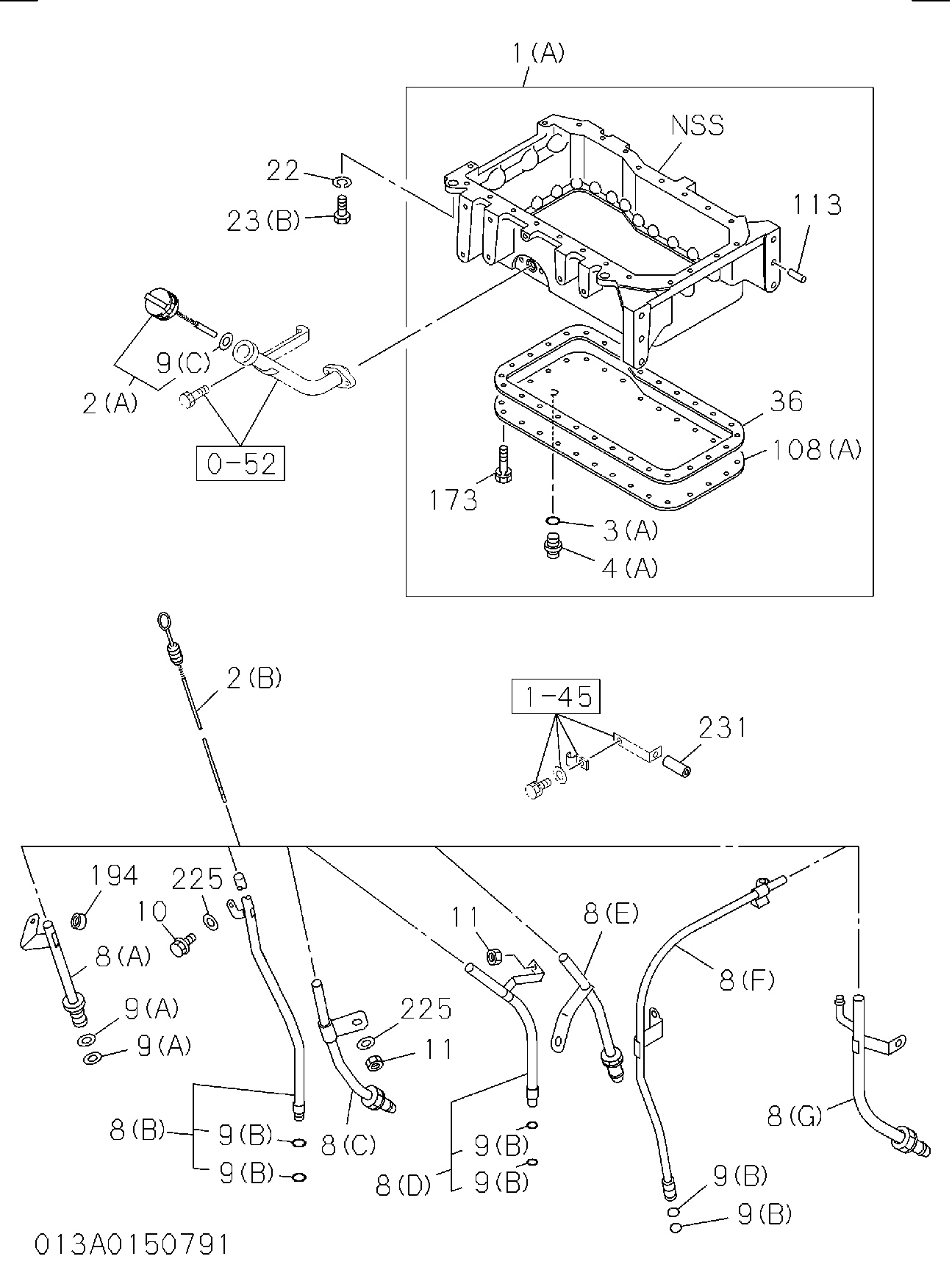

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(E) | 8971280230 | Поддон в сборе масляный | 1 |
| 001(F) | 8971311160 | Поддон в сборе масляный | 1 |
| 002(B) | 8944206610 | Указатель масляный уровень | 1 |
| 003(A) | 1096230570 | Прокладка дренажный пробка | 1 |
| 004(A) | 9096620120 | Пробка дренажный, масляный | 1 |
| 005(B) | 1096231790 | Прокладка пробка, масляный дренажный | 1 |
| 006(C) | 1096040220 | Пробка масляный, дренажный | 1 |
| 008(D) | 8944167133 | Трубка направляющая, масляный указатель уровня | 1 |
| 009(B) | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 011 | 0911501080 | Гайка направляющая, масляный указатель уровня | 1 |
| 011 | 0911801080 | Гайка направляющая, масляный указатель уровня | 1 |
| 016 | 8943706660 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 8973524030 | Прокладка масляный поддон TO C/BL | 1 |
| 023(A) | 0500408180 | Болт масляный поддон | 24 |
| 023(A) | 0505408180 | Болт масляный поддон | 24 |
| 165 | 8941518911 | Соединение масляный дренажный | 1 |
| 274 | 5890901040 | Болт проушина, масляный поддон дренажный трубка | 1 |
| 297 | 9095714200 | Прокладка проушина болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
