Гидравлический линия(HST) — HITACHI LX80-7

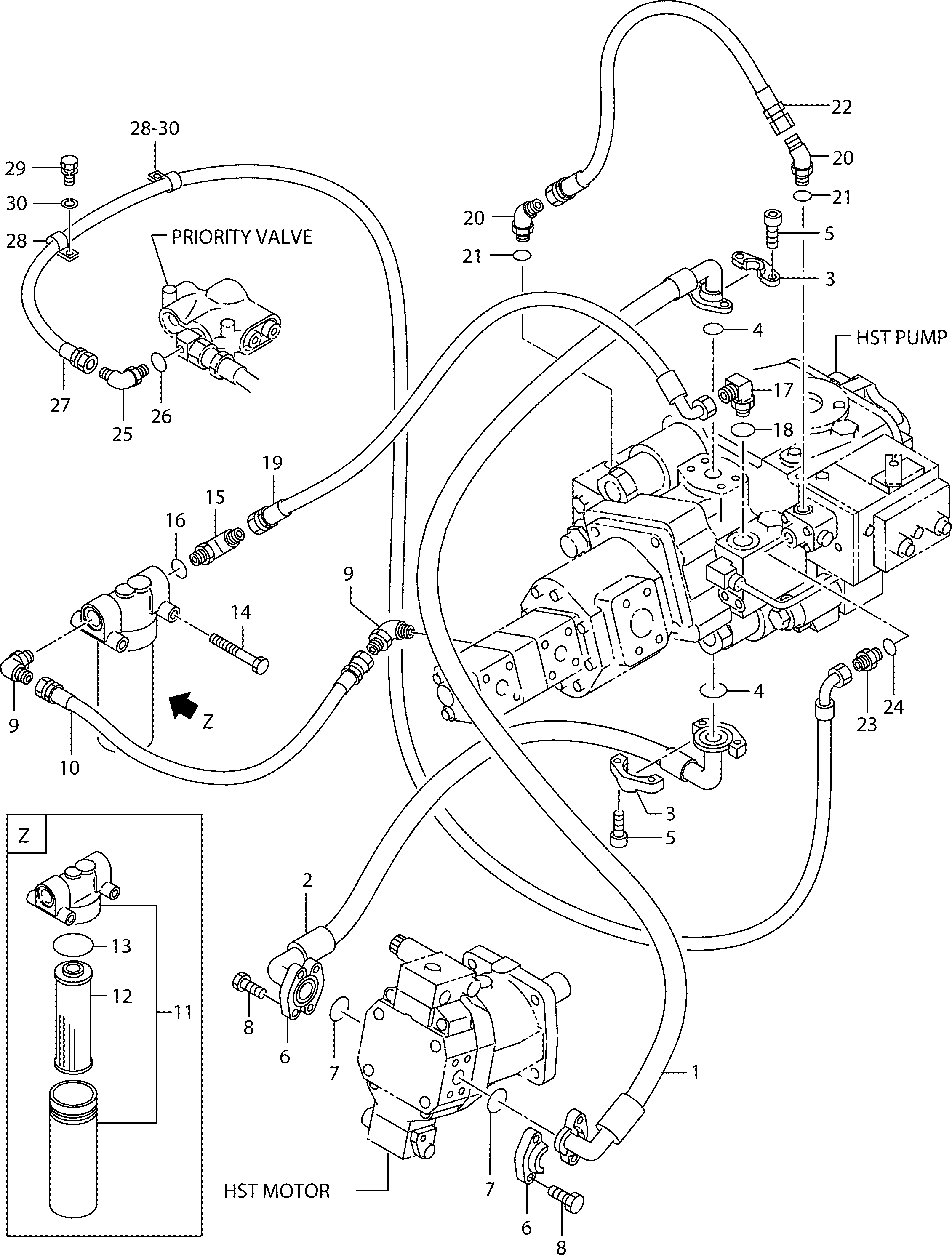

Заводская схема «Гидравлический линия(HST)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26397-92081 | Шланг | 1 |
| 2 | 26397-92091 | Шланг | 1 |
| 3 | 26197-92571 | Фланец, разрезной | 4 |
| 4 | 26607-62621 | Уплотнительное кольцо | 2 |
| 5 | 26197-92311 | Болт | 8 |
| 6 | 26197-92581 | Фланец, разрезной | 4 |
| 7 | 26607-62631 | Уплотнительное кольцо | 2 |
| 8 | 01116-12040 | Болт | 8 |
| 9 | 04150-20404 | Угловой штуцер | 2 |
| 10 | 26197-92202 | Шланг | 1 |
| 11 | 26197-92371 | Фильтр, масляный | 1 |
| 12 | 26197-97001 | Элемент | 1 |
| 13 | 03310-00650 | Уплотнительное кольцо | 1 |
| 14 | 01183-10100 | Болт с шайбой | 2 |
| 15 | 26197-92091 | Угловой штуцер | 1 |
| 16 | 03320-00180 | Уплотнительное кольцо | 1 |
| 17 | 26197-92071 | Угловой штуцер | 1 |
| 18 | 26097-62631 | Уплотнительное кольцо | 1 |
| 19 | 26397-92041 | Шланг | 1 |
| 20 | 26197-92101 | Угловой штуцер | 2 |
| 21 | 26097-62701 | Уплотнительное кольцо | 2 |
| 22 | 26197-92221 | Шланг | 1 |
| 23 | 26197-92051 | Адаптер | 1 |
| 24 | 26097-62701 | Уплотнительное кольцо | 1 |
| 25 | 26197-92081 | Угловой штуцер | 1 |
| 26 | 26097-62701 | Уплотнительное кольцо | 1 |
| 27 | 26397-92101 | Шланг | 1 |
| 28 | 26602-42931 | Зажим | 3 |
| 29 | 01110-10020 | Болт | 2 |
| 30 | 02010-00010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
