Муфта — HITACHI LX80-7

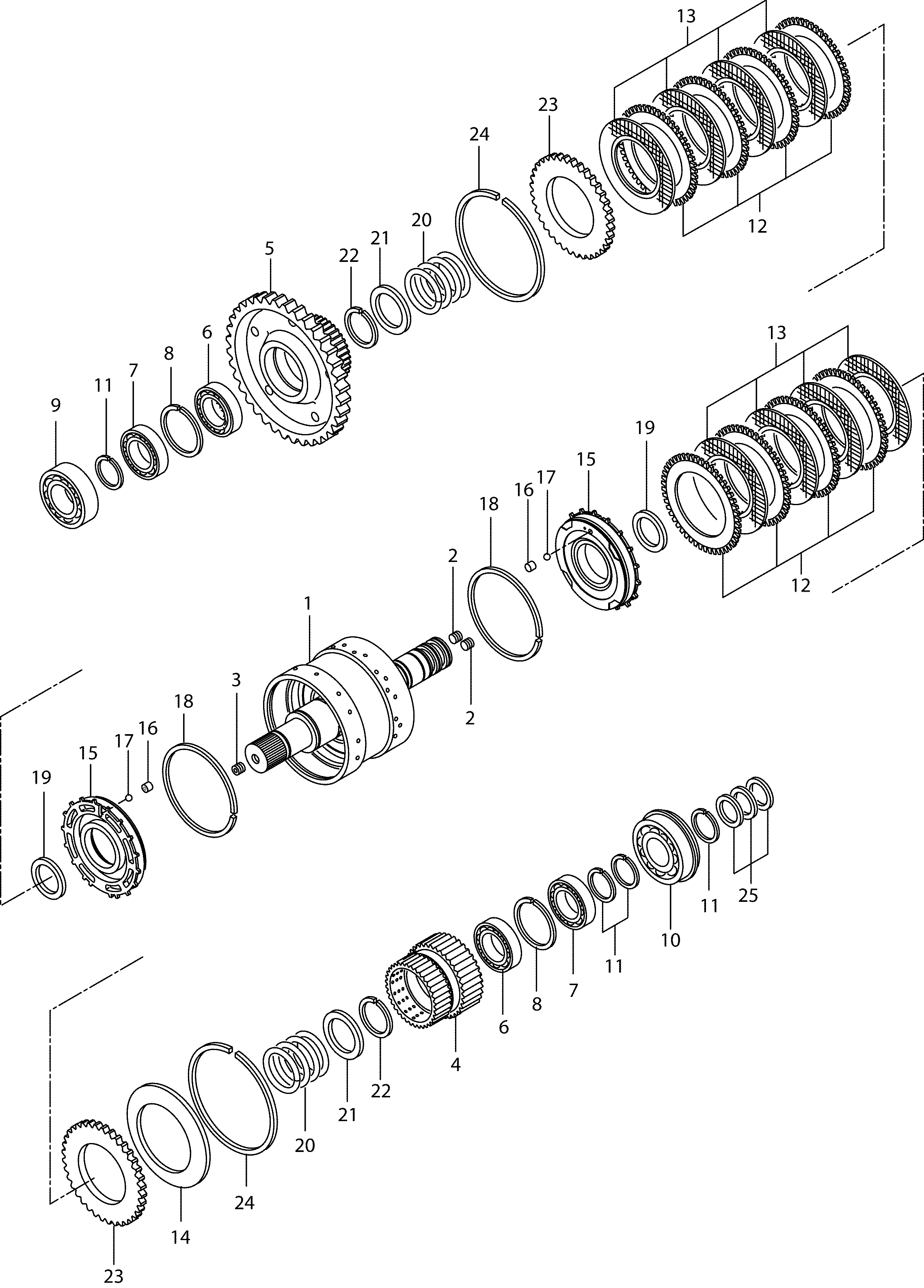

Заводская схема «Муфта» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16393-40251 | Муфта в сборе | 1 |
| 1 | 16393-40261 | Вал и барабан | 1 |
| 2 | 14813-82331 | Пробка | 2 |
| 3 | 16402-53661 | Дроссель | 1 |
| 4 | 16193-43901 | Шестерня, HUB | 1 |
| 5 | 16193-43911 | Шестерня, HUB | 1 |
| 6 | 03001-06008 | Подшипник | 2 |
| 7 | 03011-06008 | Подшипник | 2 |
| 8 | 02110-00068 | Кольцо, стопорный | 2 |
| 9 | 03000-06208 | Подшипник, шарик | 1 |
| 10 | 03006-06308 | Подшипник, шарик | 1 |
| 11 | 02100-00040 | Кольцо, стопорный | 4 |
| 12 | 16382-54221 | Дисковый, наружный | 8 |
| 13 | 16382-54232 | Дисковый, внутренний | 8 |
| 14 | 16322-52961 | Пружина | 1 |
| A2 | 16193-40301 | Поршень в сборе | 2 |
| 15 | 16193-43531 | Поршень | 2 |
| 16 | 16422-53161 | Сиденье, клапан, блеед | 2 |
| 17 | 03190-00006 | Шарик | 2 |
| 18 | 16402-52961 | Кольцо, уплотнение | 2 |
| 19 | 16402-52971 | Кольцо, уплотнение | 2 |
| 20 | 16402-52932 | Пружина | 2 |
| 21 | 16382-52431 | Фиксатор | 2 |
| 22 | 02100-00055 | Кольцо, стопорный | 2 |
| 23 | 16382-52492 | Пластина, концевой | 2 |
| 24 | 16382-52501 | Кольцо, стопорный | 2 |
| 25 | 16602-52773 | Кольцо, уплотнение | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
