Гидравлический линия(стрела и ковш)(-1160) — HITACHI LX80-7

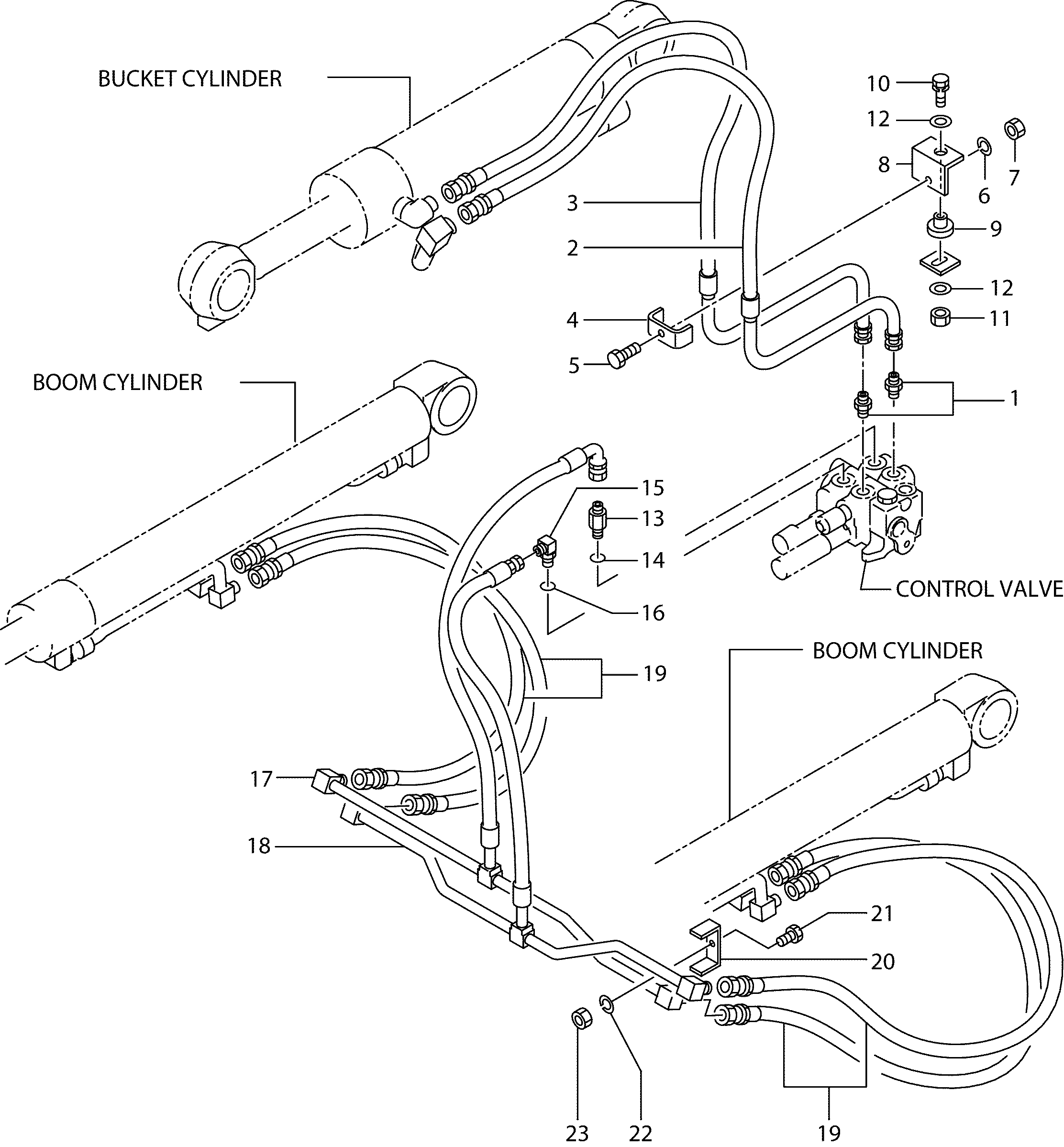

Заводская схема «Гидравлический линия(стрела и ковш)(-1160)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04134-20606 | Ниппель | 2 |
| 2 | 26417-62021 | Трубка и шланг | 1 |
| 3 | 26417-62031 | Трубка и шланг | 1 |
| 4 | 56443-02071 | Хомут | 1 |
| 5 | 01110-10055 | Болт | 1 |
| 6 | 02010-00010 | Шайба | 1 |
| 7 | 01401-00010 | Гайка | 1 |
| 8 | 26407-62101 | Кронштейн | 1 |
| 9 | 26407-32001 | Резиновый, крепление | 1 |
| 10 | 01183-10050 | Болт с шайбой | 1 |
| 11 | 01401-00010 | Гайка | 1 |
| 12 | 26606-52721 | Шайба | 2 |
| 13 | 26437-62351 | Ниппель | 1 |
| 14 | 03320-00290 | Уплотнительное кольцо | 1 |
| 15 | 26437-62341 | Угловой штуцер | 1 |
| 16 | 03320-00290 | Уплотнительное кольцо | 1 |
| 17 | 26437-62641 | Трубка и шланг | 1 |
| 18 | 26437-62651 | Трубка и шланг | 1 |
| 19 | 26387-62641 | Шланг | 4 |
| 20 | 26437-62381 | Хомут | 2 |
| 21 | 01110-10055 | Болт | 2 |
| 22 | 02010-00010 | Шайба | 2 |
| 23 | 01401-00010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
