Кабина (жгут проводов)(SCB002) — HITACHI LX80-7

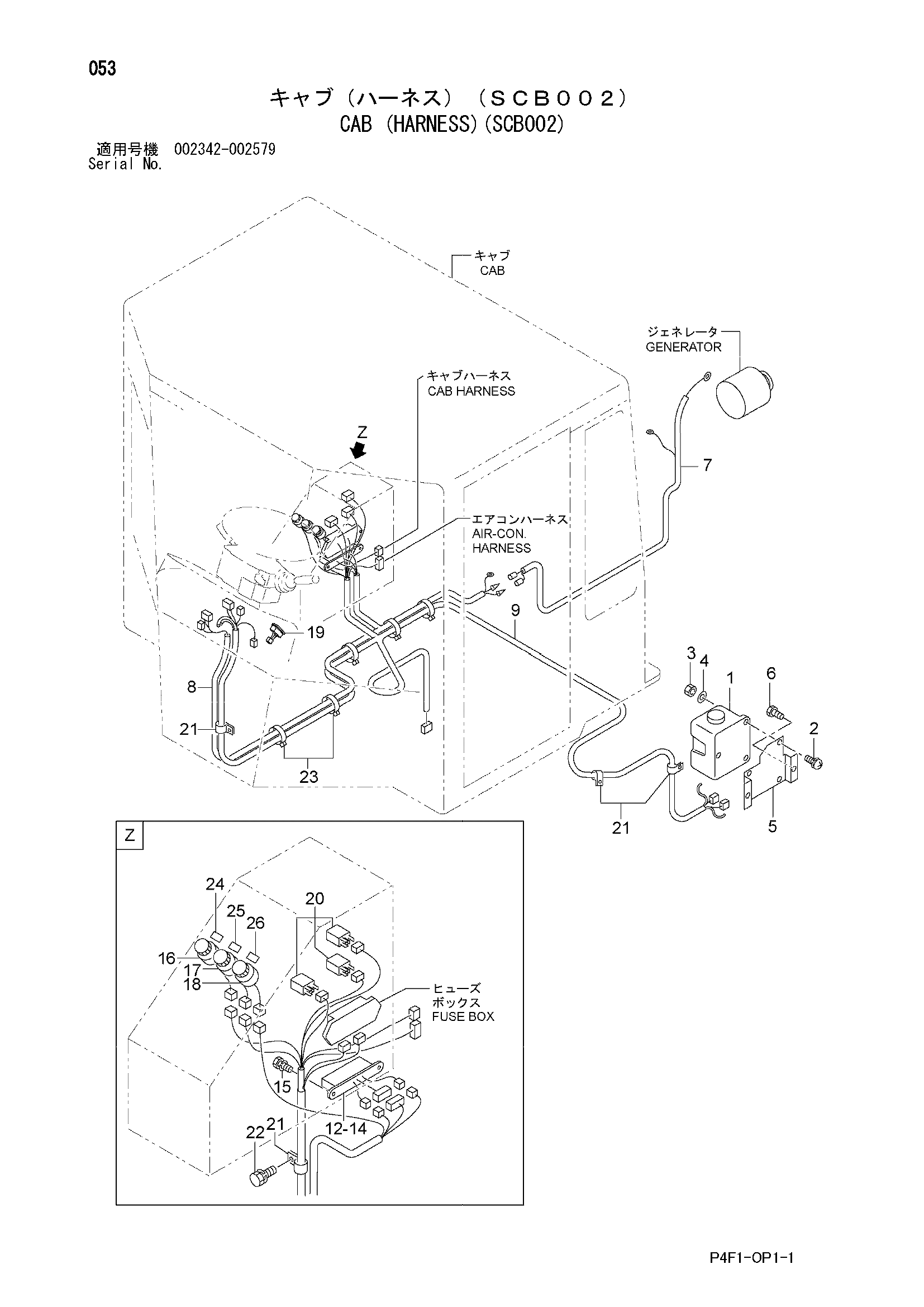

Заводская схема «Кабина (жгут проводов)(SCB002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26816-73051 | Бак | 1 |
| 2 | 01033-06016 | Винт и шайба | 3 |
| 3 | 01400-00006 | Гайка | 3 |
| 4 | 02000-00006 | Шайба | 3 |
| 5 | 26426-72881 | Кронштейн | 1 |
| 6 | 01183-10020 | Болт и шайба | 2 |
| 7 | 56401-63201 | Провод жгут проводов | 1 |
| 8 | 56190-73481 | Провод жгут проводов | 1 |
| 9 | 26192-42662 | Провод жгут проводов (кабина) | 1 |
| 12 | 26426-78332 | Короб предохранитель | 1 |
| 13 | 28792-42411 | Предохранитель (5A) | 2 |
| 14 | 26662-42651 | Предохранитель (15A) | 6 |
| 15 | 01033-06016 | Винт и шайба | 2 |
| 16 | 26756-73591 | Выключатель стеклоочиститель | 1 |
| 17 | 26756-73601 | Выключатель стеклоочиститель | 1 |
| 18 | 56750-52961 | Выключатель стеклоочиститель | 1 |
| 19 | 26562-42161 | Выключатель воркинг фонарь | 1 |
| 20 | 26192-42031 | Реле | 3 |
| 21 | 26602-42101 | Зажим | 4 |
| 22 | 01183-10020 | Болт и шайба | 1 |
| 23 | 04913-11200 | Инсулокк | 8 |
| 24 | 56190-73501 | Наклейка | 1 |
| 25 | 56190-73511 | Наклейка | 1 |
| 26 | 56190-73521 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
