Смазка трубопроводы — HITACHI LX80-7

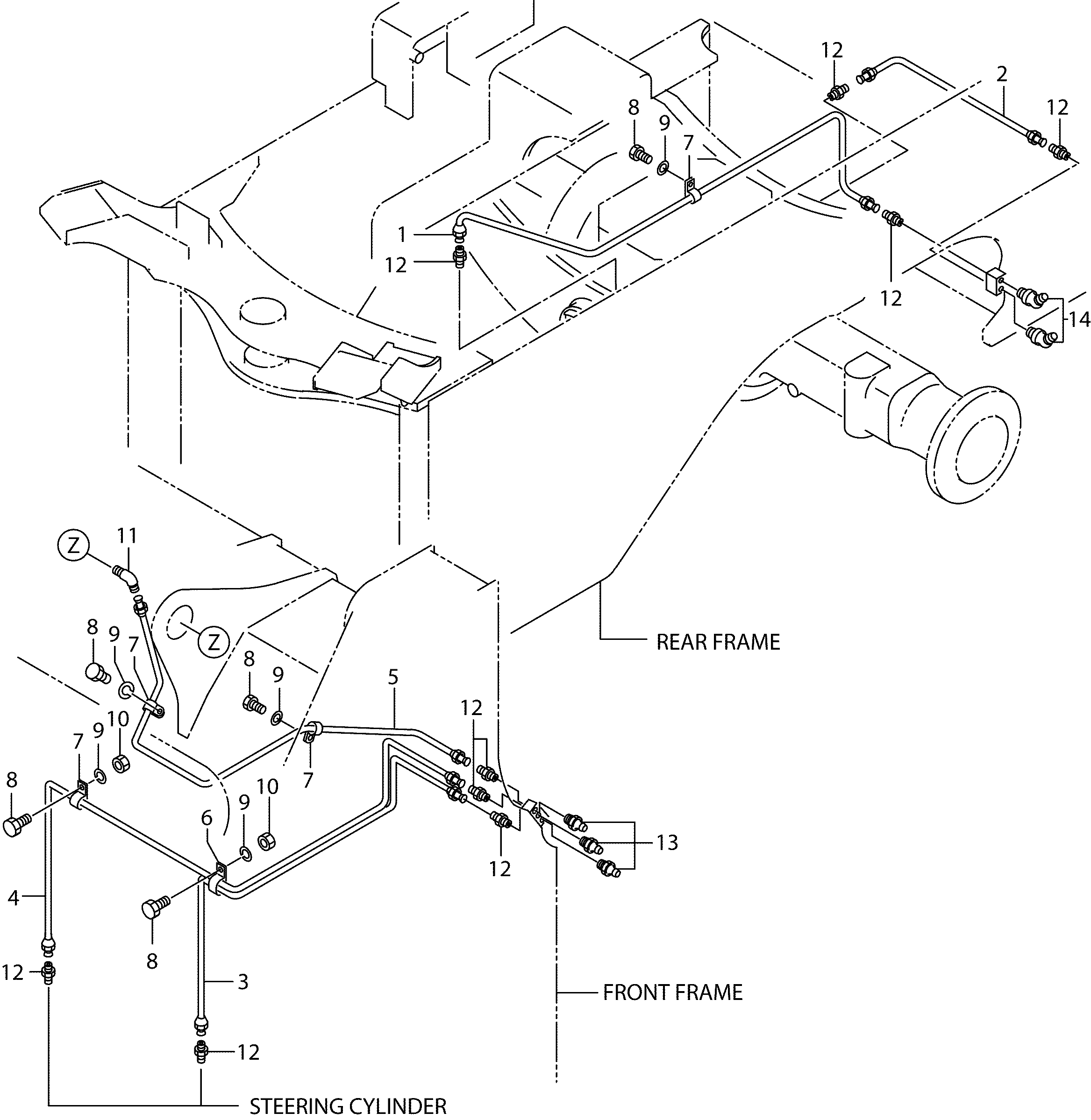

Заводская схема «Смазка трубопроводы» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26399-12251 | Трубка | 1 |
| 2 | 26399-12261 | Трубка | 1 |
| 3 | 26399-12133 | Трубка | 1 |
| 4 | 26399-12143 | Трубка | 1 |
| 5 | 26399-12151 | Трубка | 1 |
| 6 | 26602-42131 | Зажим | 1 |
| 7 | 26602-42011 | Зажим | 4 |
| 8 | 01110-10016 | Болт | 5 |
| 9 | 02010-00010 | Шайба | 5 |
| 10 | 01401-00010 | Гайка | 2 |
| 11 | 26269-12161 | Разъём | 1 |
| 12 | 26269-12151 | Разъём | 9 |
| 13 | 04901-00100 | Штуцер, смазка | 3 |
| 14 | 04901-00160 | Штуцер, смазка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
