Привод мост(передний)(2/2) — HITACHI LX80-7

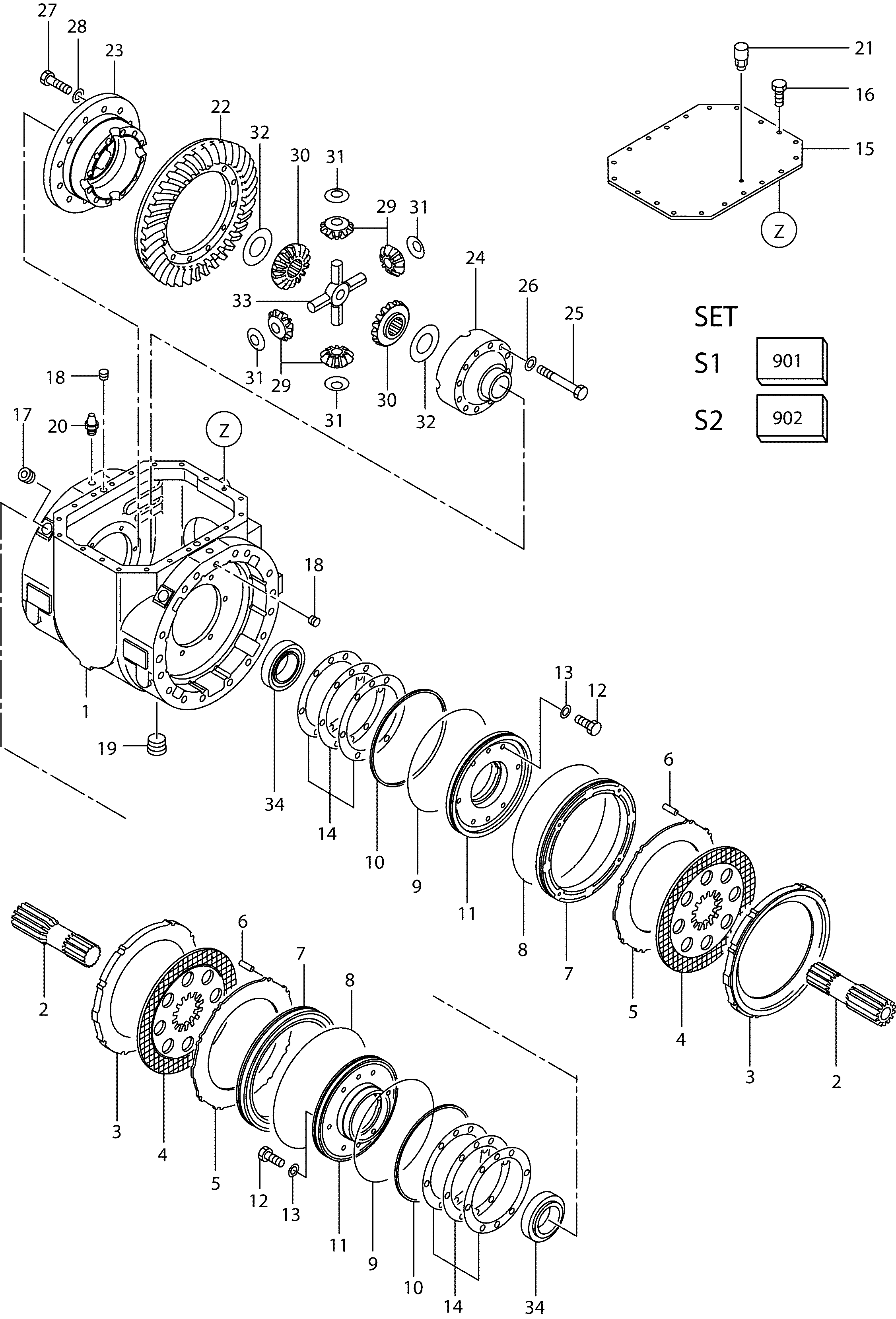

Заводская схема «Привод мост(передний)(2/2)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16393-00021 | Мост в сборе | 1 |
| 901 | 16403-57001 | Комплект, кольцо и ведущая шестерня | 1 |
| 902 | 16403-57011 | Комплект, дифф корпус | 1 |
| 1 | 16393-02771 | Корпус, дифф. | 1 |
| 2 | 16393-02661 | Шестерня и вал | 2 |
| 3 | 16393-02691 | Пластина, концевой | 2 |
| 4 | 16393-02671 | Дисковый, тормоз | 2 |
| 5 | 16393-02681 | Кольцо, тормоз | 2 |
| 6 | 16383-02162 | Палец | 16 |
| 7 | 16393-02701 | Поршень | 2 |
| 8 | 16403-02152 | D кольцо | 2 |
| 9 | 16393-02791 | D кольцо | 2 |
| 10 | 16393-02721 | Уплотнение | 2 |
| 11 | 16393-02711 | Фиксатор, подшипник | 2 |
| 12 | 01116-10030 | Болт | 12 |
| 13 | 16063-53161 | Шайба | 12 |
| 14 | 16393-02731 | Регулировочная шайба | 4 |
| - | 16393-02741 | Регулировочная шайба | 4 |
| - | 16393-02751 | Регулировочная шайба | 4 |
| 15 | 16403-02461 | Крышка | 1 |
| 16 | 01183-10025 | Болт с шайбой | 20 |
| 17 | 14813-82451 | Пробка | 2 |
| 18 | 14813-82411 | Пробка | 4 |
| 19 | 14813-82491 | Пробка | 1 |
| 20 | 26315-43371 | Блеедер | 2 |
| 21 | 15573-42151 | Сапун | 1 |
| 22 | 16403-52001 | Шестерня, кольцо | 1 |
| 23 | 16403-52031 | Корпус, (A) | 1 |
| 24 | 16403-52021 | Корпус, (B) | 1 |
| 25 | 01106-12085 | Болт | 12 |
| 26 | 16113-02581 | Шайба | 12 |
| 27 | 01106-12040 | Болт | 12 |
| 28 | 26063-02111 | Шайба | 12 |
| 29 | 16433-52101 | Шестерня, ведущая шестерня | 4 |
| 30 | 16433-52111 | Шестерня, боковой | 2 |
| 31 | 16433-52131 | Шайба, упорный | 4 |
| 32 | 16433-52141 | Шайба, упорный | 2 |
| 33 | 16383-52031 | Спидер | 1 |
| 34 | 16403-02091 | Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
