Выпускной детали — HITACHI LX80-7

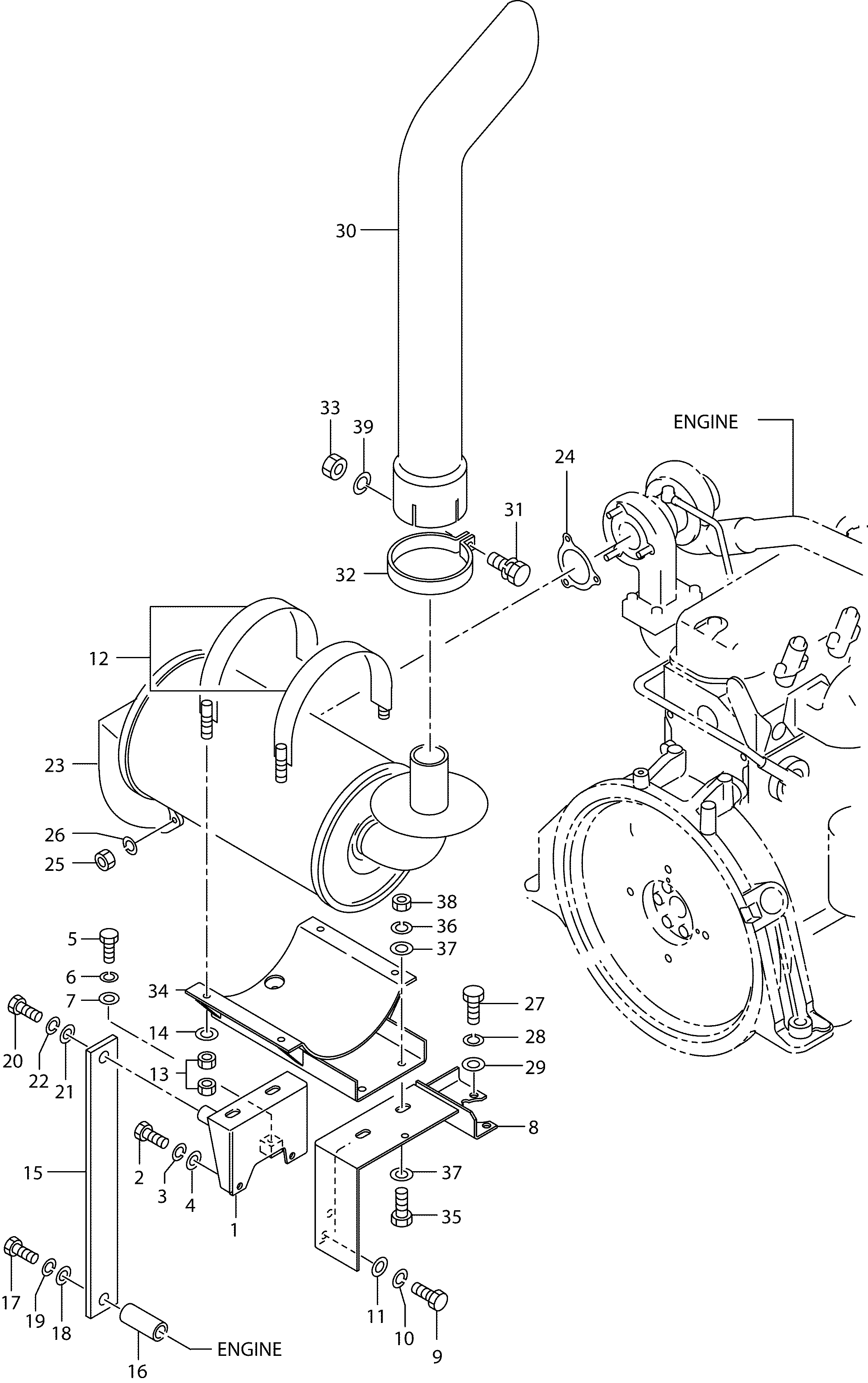

Заводская схема «Выпускной детали» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26192-32091 | Кронштейн | 1 |
| 2 | 01106-08020 | Болт | 2 |
| 3 | 02011-00008 | Шайба | 2 |
| 4 | 02000-00008 | Шайба | 2 |
| - | 26487-62111 | Шайба | 2 |
| 5 | 01106-08035 | Болт | 1 |
| 6 | 02011-00008 | Шайба | 1 |
| 7 | 02000-00008 | Шайба | 1 |
| - | 26487-62111 | Шайба | 1 |
| 8 | 26402-32033 | Кронштейн | 1 |
| 9 | 01106-10030 | Болт | 2 |
| 10 | 02011-00010 | Шайба | 2 |
| 11 | 02000-00010 | Шайба | 2 |
| 12 | 26192-32042 | Лента | 2 |
| 13 | 01401-00012 | Гайка | 8 |
| 14 | 02000-00012 | Шайба | 4 |
| 15 | 26192-32101 | Стойка | 1 |
| 16 | 26192-32111 | Проставка | 1 |
| 17 | 01106-14080 | Болт | 1 |
| 18 | 02000-00014 | Шайба | 1 |
| 19 | 02011-00014 | Шайба | 1 |
| 20 | 01116-12030 | Болт | 1 |
| 21 | 02000-00012 | Шайба | 1 |
| 22 | 02011-00012 | Шайба | 1 |
| 23 | 26192-32081 | Глушитель | 1 |
| - | 26192-32082 | Глушитель | 1 |
| 24 | 26402-32081 | Прокладка | 1 |
| 25 | 01400-30008 | Гайка | 3 |
| 26 | 20379-02108 | Шайба | 3 |
| 27 | 01116-10030 | Болт | 2 |
| 28 | 02011-00010 | Шайба | 2 |
| 29 | 02000-00010 | Шайба | 2 |
| 30 | 26402-32002 | Трубка, таил | 1 |
| - | 26192-32121 | Трубка, таил | 1 |
| 31 | 01183-10030 | Болт с шайбой | 1 |
| - | 01116-10030 | Болт | 1 |
| 32 | 26402-32111 | Хомут | 1 |
| - | 26752-32001 | Хомут | 1 |
| 33 | 01401-00010 | Гайка | 1 |
| - | 01401-10010 | Гайка | 1 |
| 34 | 26192-32033 | Кронштейн | 1 |
| 35 | 01116-10030 | Болт | 4 |
| 36 | 02011-00010 | Шайба | 4 |
| 37 | 26091-12081 | Шайба | 8 |
| 38 | 01401-00010 | Гайка | 4 |
| 39 | 02011-00010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
