Орбитрол — HITACHI LX80-7

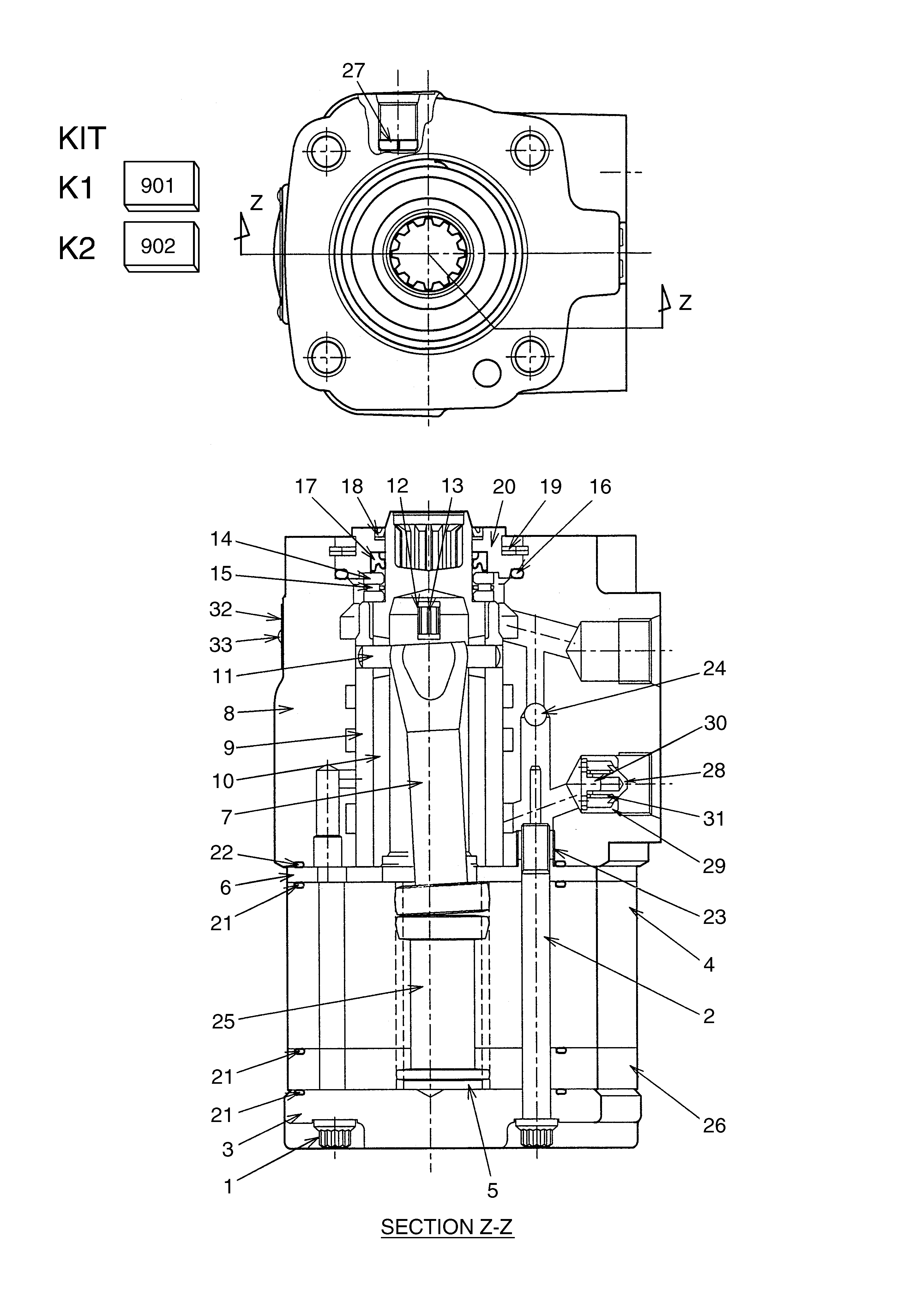

Заводская схема «Орбитрол» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26194-12201 | Орбитрол в сборе | 1 |
| 901 | 26194-17061 | Комплект, уплотнение | 1 |
| 902 | 26094-17021 | Комплект, подшипник | 1 |
| 1 | 26194-17001 | Винт | 6 |
| 2 | 26194-17011 | Винт | 1 |
| 3 | 26384-17021 | Колпачок, концевой | 1 |
| 4 | 29842-57031 | Геротор | 1 |
| 5 | 26194-17021 | Проставка | 1 |
| 6 | 26094-17101 | Пластина | 1 |
| 7 | 26094-17111 | Привод | 1 |
| 8 | NO PART NO. | Корпус | 1 |
| 9 | NO PART NO. | Втулка | 1 |
| 10 | NO PART NO. | Золотник | 1 |
| 11 | NO PART NO. | Палец | 1 |
| 12 | 26564-17041 | Пружина | 4 |
| 13 | 26314-17021 | Пружина | 2 |
| 14 | 26564-17051 | Подшипник, раке | 2 |
| 15 | 26564-17061 | Неедле | 1 |
| 16 | 26324-17041 | Уплотнительное кольцо | 1 |
| 17 | 26564-17071 | Уплотнение, масляный | 1 |
| 18 | 26324-17021 | Уплотнение, пыль | 1 |
| 19 | 26094-17001 | Кольцо, ретаининг | 1 |
| 20 | 26564-17081 | Втулка | 1 |
| 21 | 26324-17051 | Уплотнительное кольцо | 3 |
| 22 | 26404-17041 | Уплотнительное кольцо | 1 |
| 23 | 26404-17051 | Адаптер | 1 |
| 24 | 26404-17061 | Шарик | 1 |
| 25 | 26194-17031 | Привод | 1 |
| 26 | 26194-17041 | Геротор | 1 |
| 27 | 26194-17051 | Дроссель | 1 |
| 28 | NO PART NO. | Тарельчатый клапан | 1 |
| 29 | NO PART NO. | Корпус | 1 |
| 30 | NO PART NO. | Направляющая | 1 |
| 31 | NO PART NO. | Пружина | 1 |
| 32 | NO PART NO. | Информационная табличка | 1 |
| 33 | NO PART NO. | Заклёпка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
