Выключатель — HITACHI LX80-7

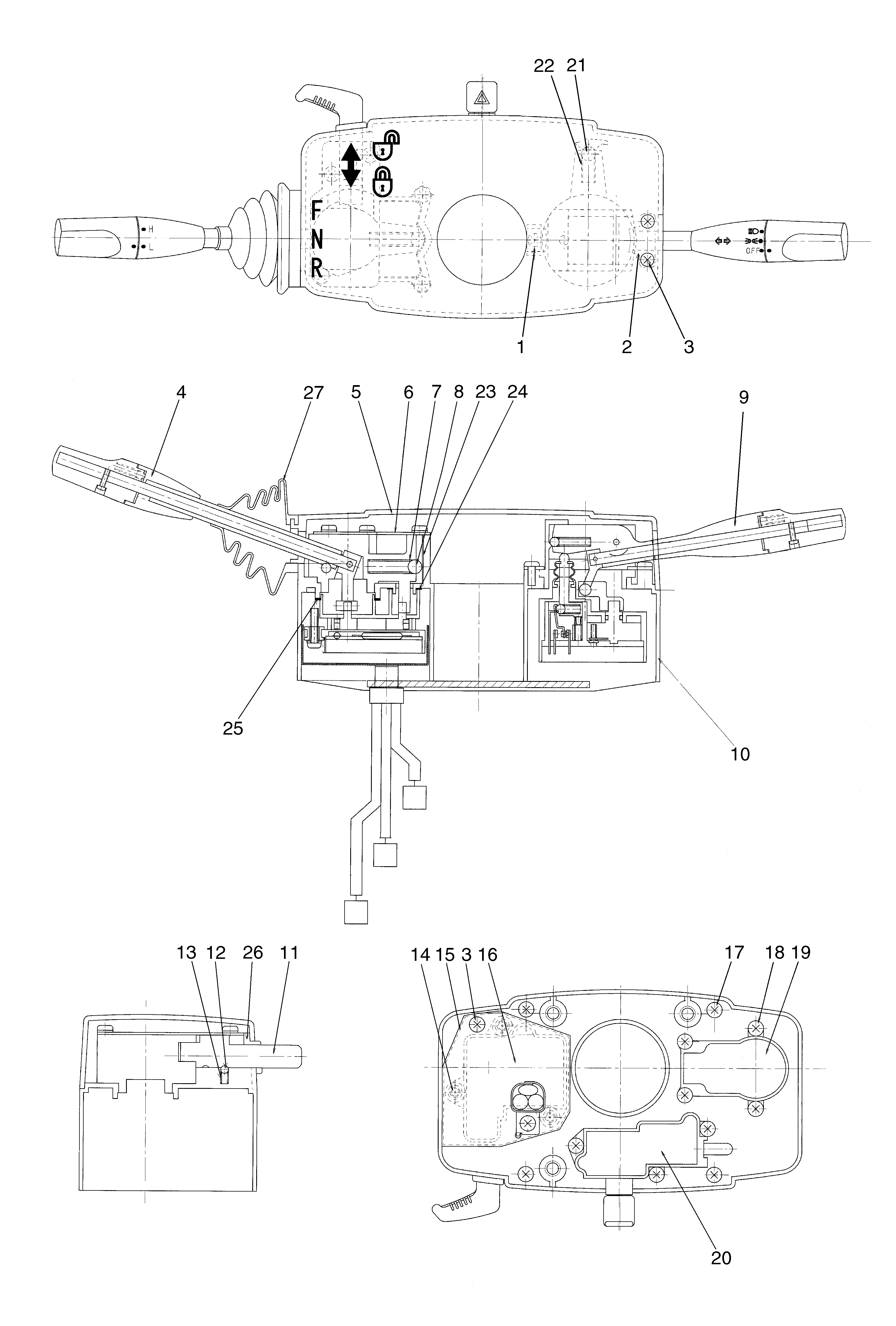

Заводская схема «Выключатель» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26192-42462 | Выключатель в сборе | 1 |
| 1 | NO PART NO. | Фиксатор, (B) | 1 |
| 2 | NO PART NO. | Фиксатор, (A) | 1 |
| 3 | NO PART NO. | Винт | 10 |
| 4 | 26192-47141 | Рычаг, управление | 1 |
| 5 | 26192-47151 | Корпус | 1 |
| 6 | NO PART NO. | Пластина | 1 |
| 7 | 26192-47161 | Пружина | 1 |
| 8 | 26192-47171 | Шарик | 1 |
| 9 | 26192-47181 | Рычаг, освещение и турн | 1 |
| 10 | NO PART NO. | Корпус | 1 |
| 11 | 26192-47191 | Кноб, блокировка | 1 |
| 12 | 26192-47201 | Шарик | 1 |
| 13 | 26192-47211 | Пружина | 1 |
| 14 | NO PART NO. | Винт | 3 |
| 15 | NO PART NO. | Корпус, щиток | 1 |
| 16 | 26192-47222 | Выключатель, управление | 1 |
| 17 | NO PART NO. | Винт | 4 |
| 18 | NO PART NO. | Винт | 7 |
| 19 | 26192-47231 | Выключатель, освещение и диммер | 1 |
| 20 | 26192-47241 | Выключатель, турн и хазард | 1 |
| 21 | 26192-47171 | Шарик | 1 |
| 22 | 26192-47251 | Пружина | 1 |
| 23 | 26192-47261 | Пластина, актион | 1 |
| 24 | 26192-47271 | Манжета, (F) | 1 |
| 25 | 26192-47281 | Манжета, (H) | 1 |
| 26 | 26192-47291 | Втулка | 1 |
| 27 | 26192-47301 | Защитный чехол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
