Пыль прооф радиатор крепление(DPR)(OP) — HITACHI LX80-7

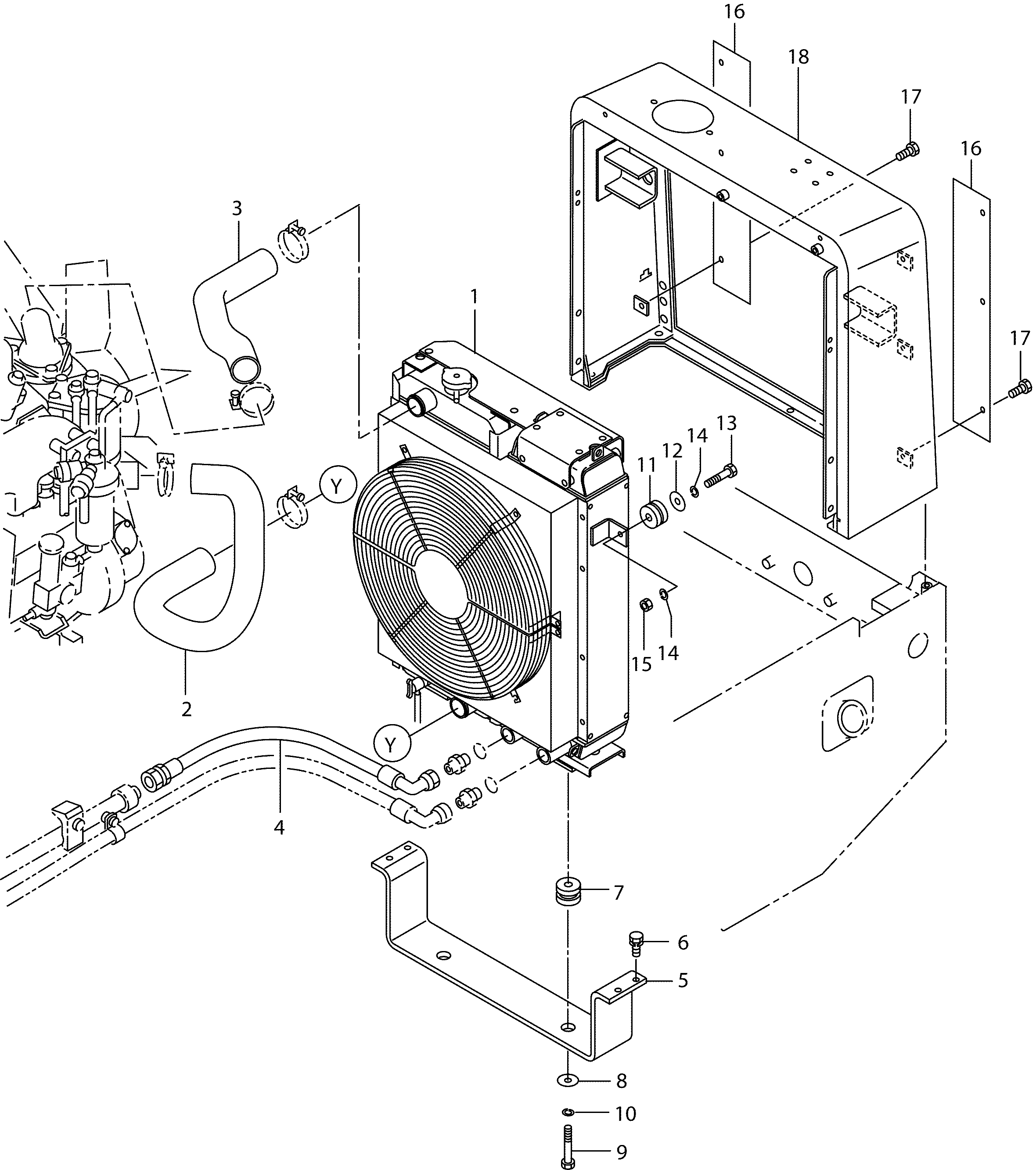

Заводская схема «Пыль прооф радиатор крепление(DPR)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56190-54201 | Радиатор | 1 |
| - | 56190-54202 | Радиатор | 1 |
| 2 | 56190-53851 | Шланг | 1 |
| 3 | 56190-54181 | Шланг | 1 |
| 4 | 56190-54191 | Шланг | 1 |
| 5 | 56190-54211 | Кронштейн | 1 |
| 6 | 01218-12040 | Болт | 4 |
| 7 | 26602-12011 | Крепление | 2 |
| 8 | 26602-12021 | Шайба | 2 |
| 9 | 01116-12070 | Болт | 2 |
| 10 | 02011-00012 | Шайба | 2 |
| 11 | 26606-42251 | Резиновый, крепление | 2 |
| 12 | 26312-12021 | Шайба | 2 |
| 13 | 01110-12060 | Болт | 2 |
| 14 | 02010-00012 | Шайба | 4 |
| 15 | 01401-00012 | Гайка | 2 |
| 16 | 56190-54851 | Крышка | 2 |
| 17 | 01183-10020 | Болт с шайбой | 6 |
| 18 | 56190-54241 | Опора, решётка | 1 |
| - | 56190-54242 | Опора, решётка | 1 |
| - | 56190-54243 | Опора, решётка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
