Кабина (SCB002) — HITACHI LX80-7

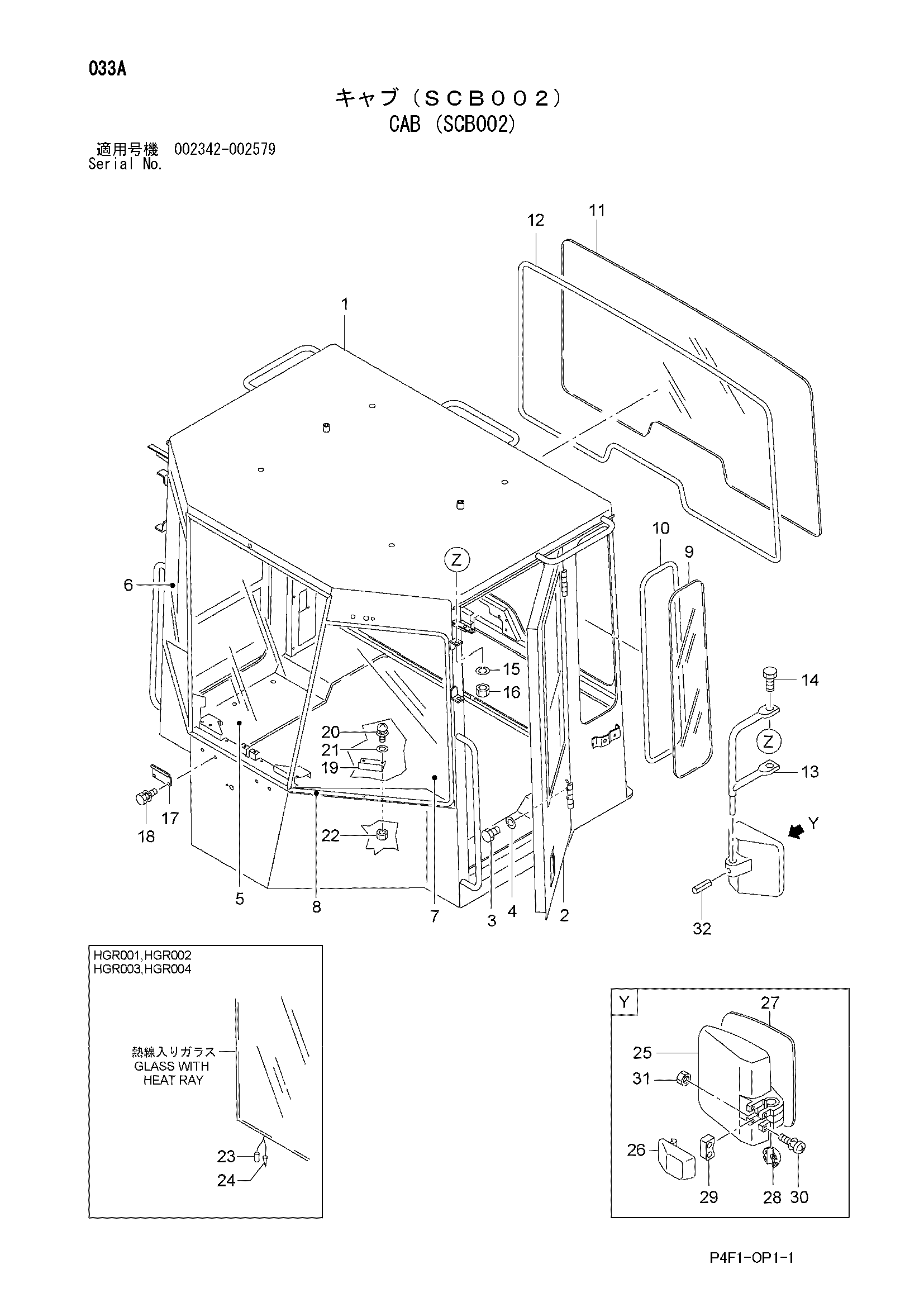

Заводская схема «Кабина (SCB002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56190-72452	Кабина в сборе (SCB002)	1
	56190-74801	Кабина в сборе (HGR001)	1
	56190-74811	Кабина в сборе (HGR002)	1
	56190-74821	Кабина в сборе (HGR003)	1
	56190-74831	Кабина в сборе (HGR004)	1
1-4	56190-72462	Кабина рама в сборе	1
1	56190-72502	Рама (кабина)	1
2	26196-73203	Рама (дверь, L)	1
2	26196-73204	Рама (дверь, L)	1
2	26196-73213	Рама (дверь, R)	1
2	26196-73214	Рама (дверь, R)	1
3	01116-10030	Болт	12
4	02011-00010	Шайба	12
5	56401-65221	Стекло (передний)(SCB002)	1
5	56401-63832	Стекло	1
6	56401-63843	Стекло	1
6	79624-41021	Стекло	1
7	56401-63843	Стекло	1
7	79624-41020	Стекло	1
8	56401-63852	H резиновый	1
9	26196-73251	Стекло	2
10	26196-73281	H резиновый	2
11	56190-73301	Стекло (задний)(SCB002)	1
11	56190-73811	Стекло	1
12	56190-73311	H резиновый (SCB002)	1
12	56190-73821	H резиновый	1
13	56401-62361	Стойка	2
14	01110-10040	Болт	4
15	02010-00010	Шайба	4
16	01400-00010	Гайка	4
17	28846-72151	Пластина (передний)	2
17	26486-72041	Пластина (передний)	2
18	01185-06016	Болт и шайба	4
19	56190-75541	Пластина	2
20	01033-06016	Винт и шайба	4
21	02000-00006	Шайба	4
22	01400-00006	Гайка	4
23	22622-42501	Рекептор (HGR001)	4
23	22622-42501	Рекептор	1
23	22622-42501	Рекептор (HGR003)	3
24	22622-42661	Клемма (HGR001)	4
24	22622-42661	Клемма	1
24	22622-42661	Клемма (HGR003)	3
25-31	26816-52511	Задний миллер в сборе	2
25	26816-57001	Корпус	1
26	26816-57011	Крышка	1
27	26816-57021	Зеркало	1
28	26816-57031	Шарик	1
29	26816-57041	Держатель	1
30	26816-57051	Винт	1
31	26816-57061	Гайка	1
32	02270-06030	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
