Стрела киккоут(BK)(OP) — HITACHI LX80-7

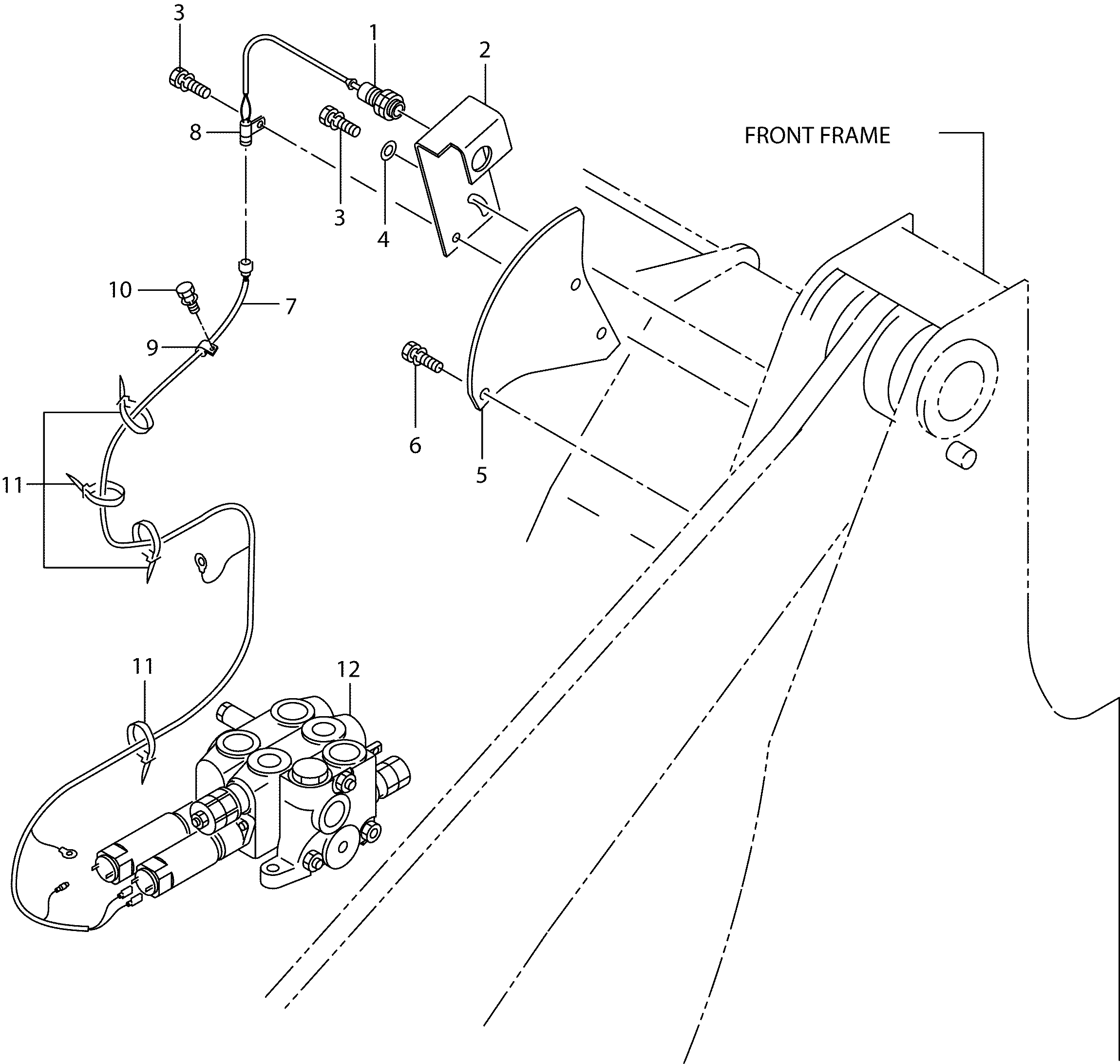

Заводская схема «Стрела киккоут(BK)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26552-42571 | Выключатель, проксимитй | 1 |
| 2 | 56400-52471 | Кронштейн | 1 |
| 3 | 01183-10025 | Болт с шайбой | 2 |
| 4 | 26091-12081 | Шайба | 1 |
| 5 | 56400-52461 | Пластина | 1 |
| 6 | 01183-10020 | Болт с шайбой | 3 |
| 7 | 56190-73931 | Провод жгут проводов | 1 |
| 8 | 26602-42951 | Зажим | 1 |
| 9 | 26752-42621 | Зажим | 1 |
| 10 | 01183-10016 | Болт с шайбой | 1 |
| 11 | 04913-11200 | Инсулокк | 4 |
| 12 | 56400-52492 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
