052: Масляные и вакуумные трубопроводы двигателя — HITACHI LX80-7

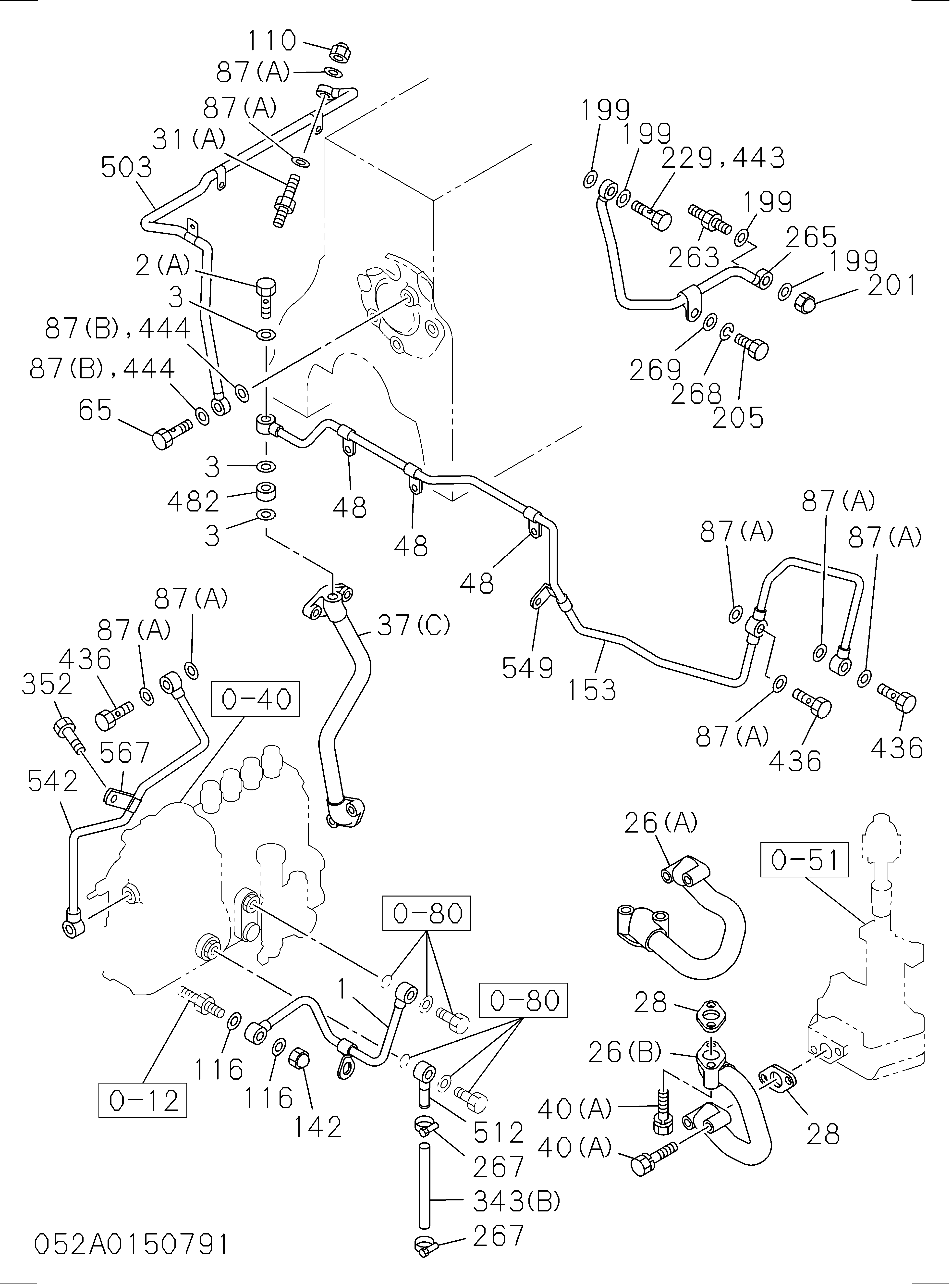

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8972523211 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 9099062051 | Болт проушина, масляный трубка | 1 |
| 003 | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 026(B) | 8941310603 | Трубка масляный, насос TO C/BL | 1 |
| 028 | 9099211880 | Прокладка масляный трубка | 2 |
| 037(A) | 8944017852 | Трубка масляный, фильтр TO радиатор | 1 |
| 040(A) | 0501408450 | Болт масляный трубка | 4 |
| 040(A) | 0506408450 | Болт масляный трубка | 4 |
| 040(B) | 0280808300 | Болт масляный трубка | 2 |
| 040(B) | 0280808350 | Болт масляный трубка | 1 |
| 040(B) | 0280808320 | Болт масляный трубка | 1 |
| 040(B) | 0280508300 | Болт масляный трубка | 2 |
| 040(B) | 0280508350 | Болт масляный трубка | 1 |
| 044 | 0286510300 | Болт зажим, масляный трубка | 1 |
| 047 | 1096234620 | Прокладка масляный трубка | 2 |
| 048 | 9095210560 | Зажим масляный трубка | 1 |
| 063(A) | 8943648640 | Трубка масляный, турбокомпрессор подающий | 1 |
| 063(A) | 8981747430 | Трубка масляный, турбокомпрессор подающий | 1 |
| 087(A) | 9095714100 | Прокладка соединение болт | 2 |
| 116 | 9095720100 | Прокладка колпачок гайка, масляный трубка | 2 |
| 142 | 9098440220 | Гайка колпачок, масляный трубка, впрыск насос TO C/BL | 1 |
| 232 | 5123790010 | Проставка масляный трубка зажим | 1 |
| 248 | 9092318101 | Разъём турбокомпрессор масляный подающий трубка | 1 |
| 248 | 0921218100 | Разъём турбокомпрессор масляный подающий трубка | 1 |
| 277(A) | 1117500120 | Колпачок масляный заливная горловина | 1 |
| 277(A) | 1117500200 | Колпачок масляный заливная горловина | 1 |
| 279(B) | 8941625680 | Зажим резиновый шланг | 2 |
| 343(A) | 1093600430 | Шланг резиновый | 1 |
| 352 | 0280808120 | Болт зажим | 1 |
| 352 | 0280508120 | Болт зажим | 1 |
| 434 | 0911501080 | Гайка масляный заливная горловина | 2 |
| 434 | 0911801080 | Гайка масляный заливная горловина | 2 |
| 436 | 1096750770 | Болт соединение | 1 |
| 436 | 8973722380 | Болт соединение | 1 |
| 448(D) | 8972279000 | Заливная горловина масляный | 1 |
| 448(D) | 8973832270 | Заливная горловина масляный | 1 |
| 542 | 8973010670 | Трубка: VAC, боост | 1 |
| 567 | 1097004440 | Зажим трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
