Трансмиссия(1/2) — HITACHI LX80-7

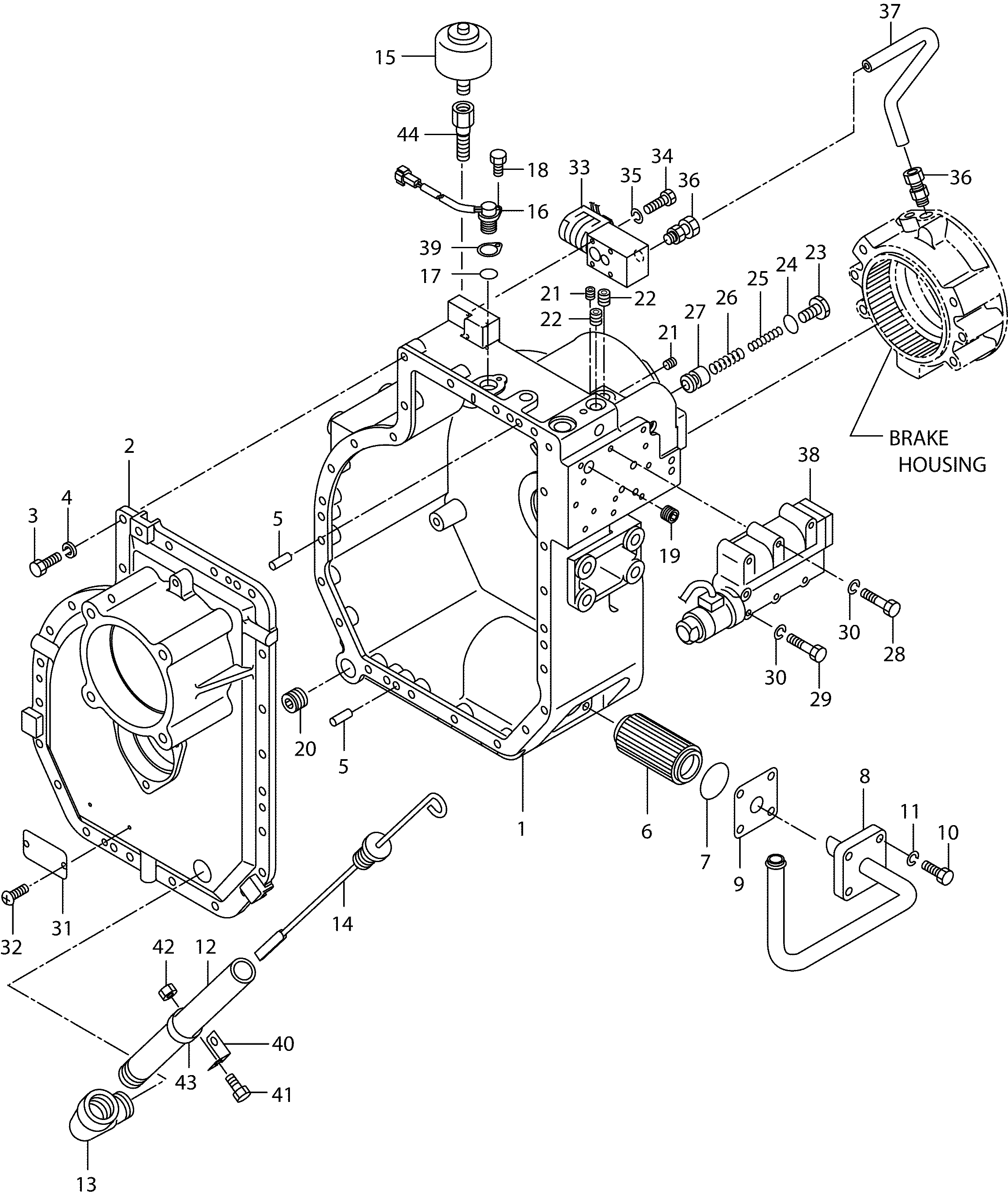

Заводская схема «Трансмиссия(1/2)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16393-40011 | Трансмиссия в сборе | 1 |
| 1 | 16193-43801 | Корпус | 1 |
| 2 | 16393-42401 | Крышка | 1 |
| 3 | 01116-10030 | Болт | 23 |
| 4 | 02010-00010 | Шайба | 23 |
| 5 | 02212-10025 | Палец | 2 |
| 6 | 16402-53831 | Сетчатый фильтр | 1 |
| 7 | 03310-00500 | Уплотнительное кольцо | 1 |
| 8 | 16193-43831 | Трубка, всасывание | 1 |
| 9 | 16402-53511 | Прокладка | 1 |
| 10 | 01110-10030 | Болт | 4 |
| 11 | 02010-00010 | Шайба | 4 |
| 12 | 16193-43861 | Трубка | 1 |
| 13 | 04012-01010 | Угловой штуцер | 1 |
| 14 | 16193-42201 | Указатель, масляный | 1 |
| 15 | 16903-02713 | Сапун | 1 |
| - | 16903-02714 | Сапун | 1 |
| 16 | 16393-42061 | Датчик, скорость | 1 |
| 17 | 16193-43171 | Уплотнительное кольцо | 1 |
| 18 | 01106-06012 | Болт | 1 |
| 19 | 16193-42221 | Кхоке | 1 |
| 20 | 14813-82491 | Пробка | 1 |
| 21 | 14813-82411 | Пробка | 12 |
| 22 | 14813-82431 | Пробка | 2 |
| 23 | 16682-52131 | Пробка | 1 |
| 24 | 03300-00224 | Уплотнительное кольцо | 1 |
| 25 | 16193-42231 | Пружина | 1 |
| 26 | 16193-42241 | Пружина | 1 |
| 27 | 16193-42251 | Клапан, поршень | 1 |
| 28 | 01106-08055 | Болт | 3 |
| 29 | 01106-08065 | Болт | 4 |
| 30 | 02010-00008 | Шайба | 7 |
| 31 | 09300-00902 | Информационная табличка | 1 |
| 32 | 14092-52141 | Винт | 2 |
| 33 | 16193-44121 | Клапан | 1 |
| 34 | 01116-06050 | Болт | 4 |
| 35 | 02003-00006 | Шайба | 4 |
| - | 02000-00006 | Шайба | 4 |
| 36 | 18563-42562 | Разъём | 2 |
| 37 | 16193-44131 | Трубка | 1 |
| 38 | 16193-40201 | Гидрораспределитель | 1 |
| - | 16193-40341 | Гидрораспределитель | 1 |
| 39 | 16393-42171 | Регулировочная шайба | 0 |
| 40 | 16193-44161 | Стойка | 1 |
| 41 | 01183-10020 | Болт с шайбой | 1 |
| 42 | 01401-00010 | Гайка | 1 |
| 43 | 26507-82031 | Зажим | 1 |
| 44 | 16193-44181 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
