Трубопроводы комплект с фоур золотник клапан (1/2)(AP004) — HITACHI LX80-7

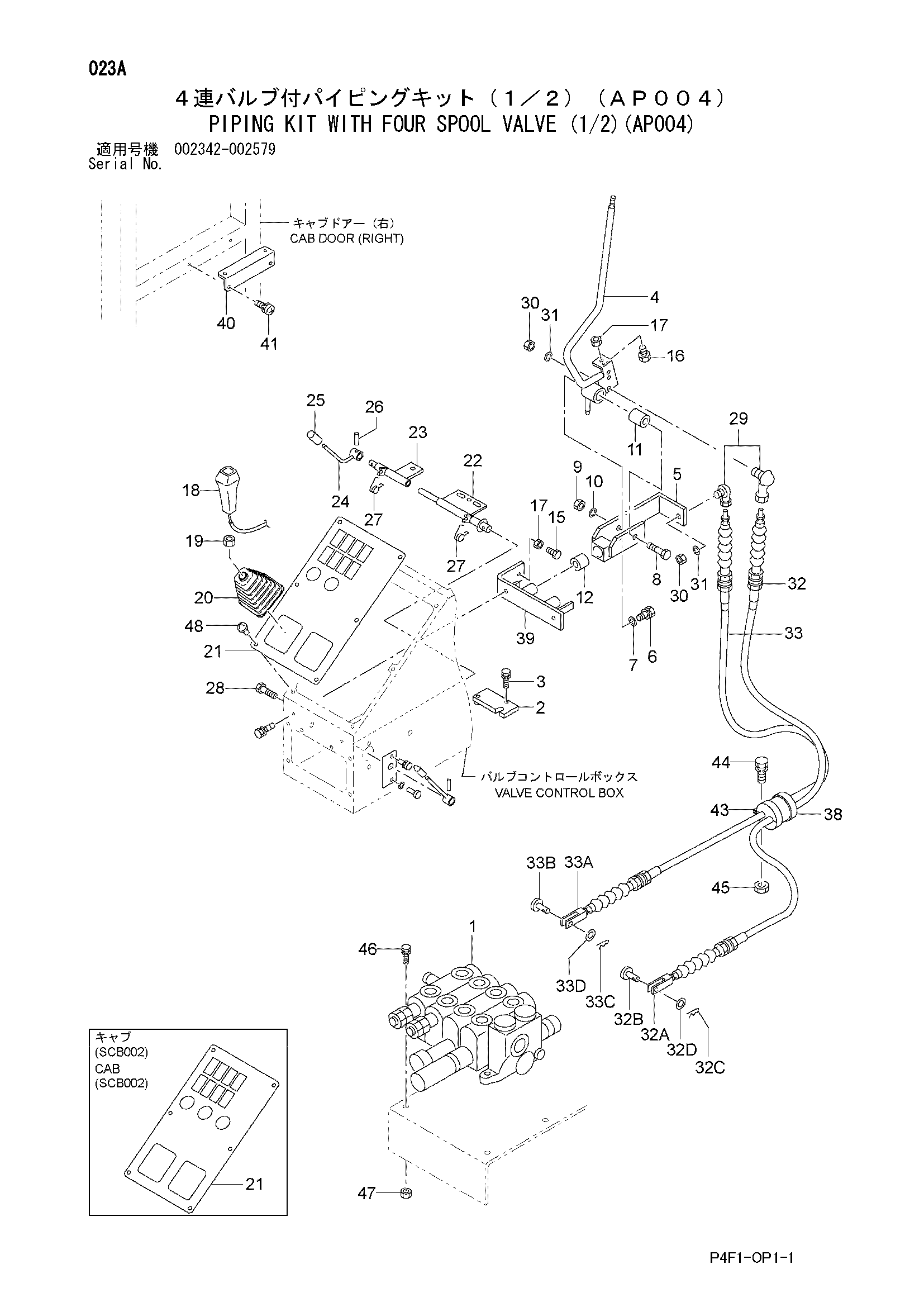

Заводская схема «Трубопроводы комплект с фоур золотник клапан (1/2)(AP004)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56401-63042 | Гидрораспределитель | 1 |
| 1 | 56390-52151 | Гидрораспределитель | 1 |
| 2 | 56190-53551 | Пластина | 1 |
| 3 | 01183-10025 | Болт и шайба | 2 |
| 4 | 56421-63472 | Рычаг управления | 1 |
| 4 | 56421-63473 | Рычаг управления | 1 |
| 5 | 56401-61101 | Бобышка | 1 |
| 5 | 56401-61102 | Бобышка | 1 |
| 6 | 01183-10020 | Болт и шайба | 1 |
| 7 | 26606-52721 | Шайба | 1 |
| 8 | 01110-10065 | Болт | 1 |
| 9 | 01401-00010 | Гайка | 1 |
| 10 | 02010-00010 | Шайба | 1 |
| 11 | 26327-42061 | Палец | 1 |
| 12 | 26327-42101 | Металлический | 2 |
| 13 | 01183-10030 | Болт и шайба | 2 |
| 14 | 01400-00010 | Гайка | 2 |
| 15 | 01100-08025 | Болт | 1 |
| 16 | 01100-08030 | Болт | 1 |
| 17 | 01400-00008 | Гайка | 1 |
| 18 | 56400-51641 | Ручка | 1 |
| 19 | 01400-00014 | Гайка | 1 |
| 20 | 26387-42321 | Защитный чехол | 1 |
| 21 | 56190-53811 | Крышка (SCB001) | 1 |
| 21 | 56190-73461 | Крышка (SCB002) | 1 |
| 22 | 56190-50121 | Ограничитель тяга | 1 |
| 23 | 56190-71171 | Ограничитель тяга | 1 |
| 24 | 26407-42071 | Рукоятка | 1 |
| 25 | 26387-42231 | Рукоятка | 1 |
| 26 | 02270-04022 | Пружина палец | 1 |
| 27 | 26327-42081 | Пружина | 2 |
| 28 | 01120-08060 | Болт | 1 |
| 29 | 24357-42091 | Болл тяга | 2 |
| 30 | 01400-00008 | Гайка | 2 |
| 31 | 02010-00008 | Шайба | 2 |
| 32 | 26197-42032 | Управление трос | 1 |
| 32A | 26405-57011 | Клевис | 1 |
| 32B | 26405-57021 | Клевис палец | 1 |
| 32C | 26405-57031 | Коттер палец | 1 |
| 32D | 02000-00008 | Шайба | 1 |
| 33 | 56190-55502 | Управление трос | 1 |
| 33A | 26405-57011 | Клевис | 1 |
| 33B | 26405-57021 | Клевис палец | 1 |
| 33C | 26405-57031 | Коттер палец | 1 |
| 33D | 02000-00008 | Шайба | 1 |
| 38 | 26197-42041 | Резиновая прокладка | 1 |
| 39 | 56401-61081 | Кронштейн | 1 |
| 40 | 56401-64812 | Кронштейн | 1 |
| 40 | 56401-64813 | Кронштейн | 1 |
| 41 | 01033-08016 | Винт и шайба | 2 |
| 41 | 01033-06020 | Винт и шайба | 2 |
| 42 | 26409-12111 | Рычаг блокировка наклейка | 1 |
| 43 | 26507-42651 | Хомут | 1 |
| 44 | 01183-10030 | Болт и шайба | 1 |
| 45 | 01401-00010 | Гайка | 1 |
| 46 | 01183-12040 | Болт и шайба | 3 |
| 47 | 01401-00012 | Гайка | 3 |
| 48 | 01033-06016 | Болт и шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
