ONE тоукх водило(ручной тип)(OTH)(-2100)(OP) — HITACHI LX80-7

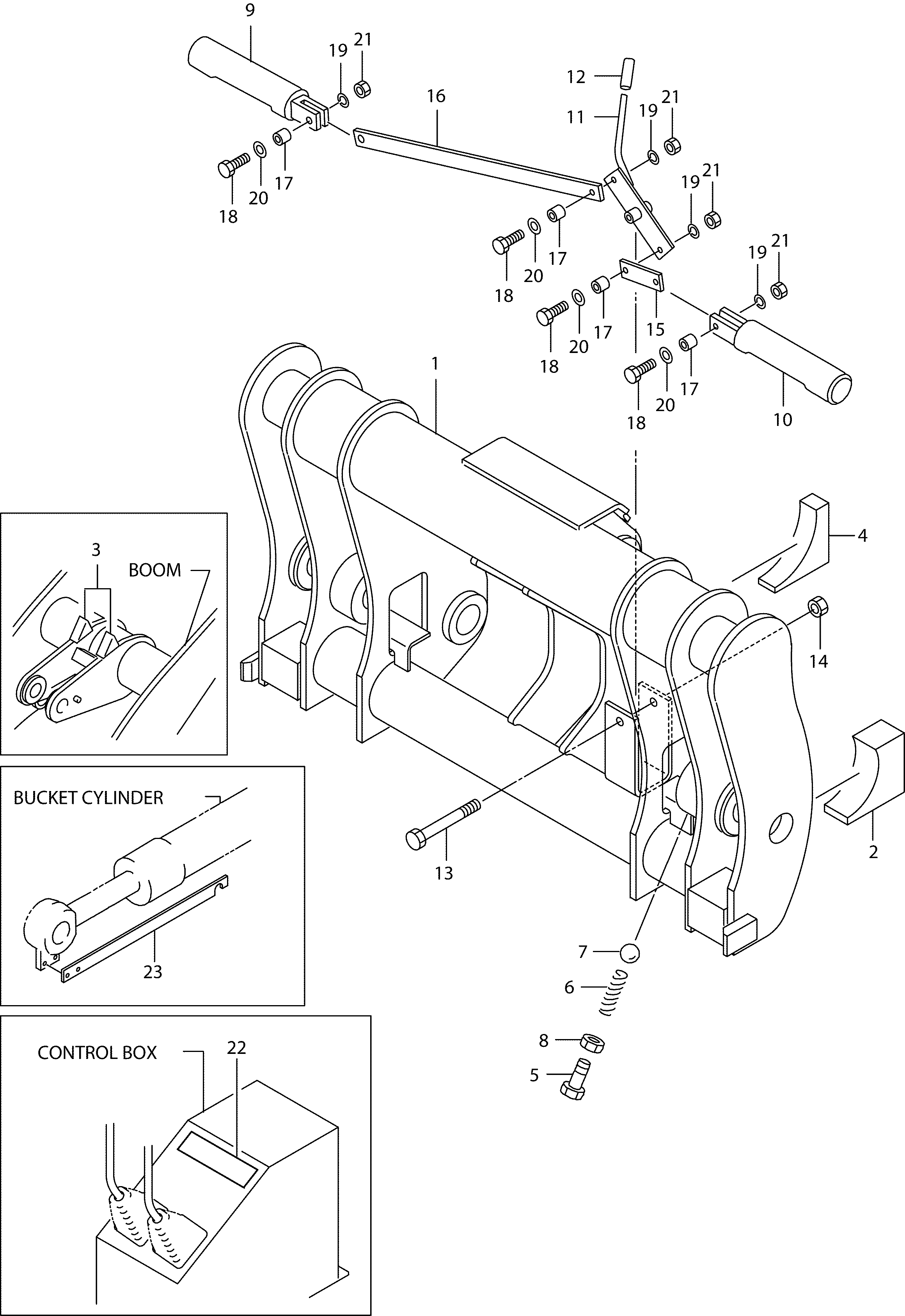

Заводская схема «ONE тоукх водило(ручной тип)(OTH)(-2100)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56390-70811 | Водило | 1 |
| 2 | 56410-50851 | Ограничитель | 2 |
| 3 | 56420-52241 | Ограничитель | 2 |
| 4 | 56410-50861 | Ограничитель | 2 |
| 5 | 56190-72131 | Болт | 2 |
| 6 | 56600-58041 | Пружина | 2 |
| 7 | 03190-00019 | Шарик | 2 |
| 8 | 01400-10030 | Гайка | 2 |
| 9 | 56390-70821 | Палец | 1 |
| 10 | 56390-70831 | Палец | 1 |
| 11 | 56430-52641 | Рычаг | 1 |
| 12 | 56092-13321 | Рукоятка | 1 |
| 13 | 01100-16110 | Болт | 1 |
| 14 | 01400-00016 | Гайка | 1 |
| 15 | 56380-56161 | Пусхрод | 1 |
| 16 | 56380-56171 | Пусхрод | 1 |
| 17 | 21968-72191 | Втулка | 4 |
| 18 | 01110-10040 | Болт | 4 |
| 19 | 02010-00010 | Шайба | 4 |
| 20 | 02000-00010 | Шайба | 4 |
| 21 | 01401-00010 | Гайка | 4 |
| 22 | 56400-51512 | Наклейка | 1 |
| 23 | 56400-51171 | Штанга, левелер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
