Тормоз линия(передний мост) — HITACHI LX80-7

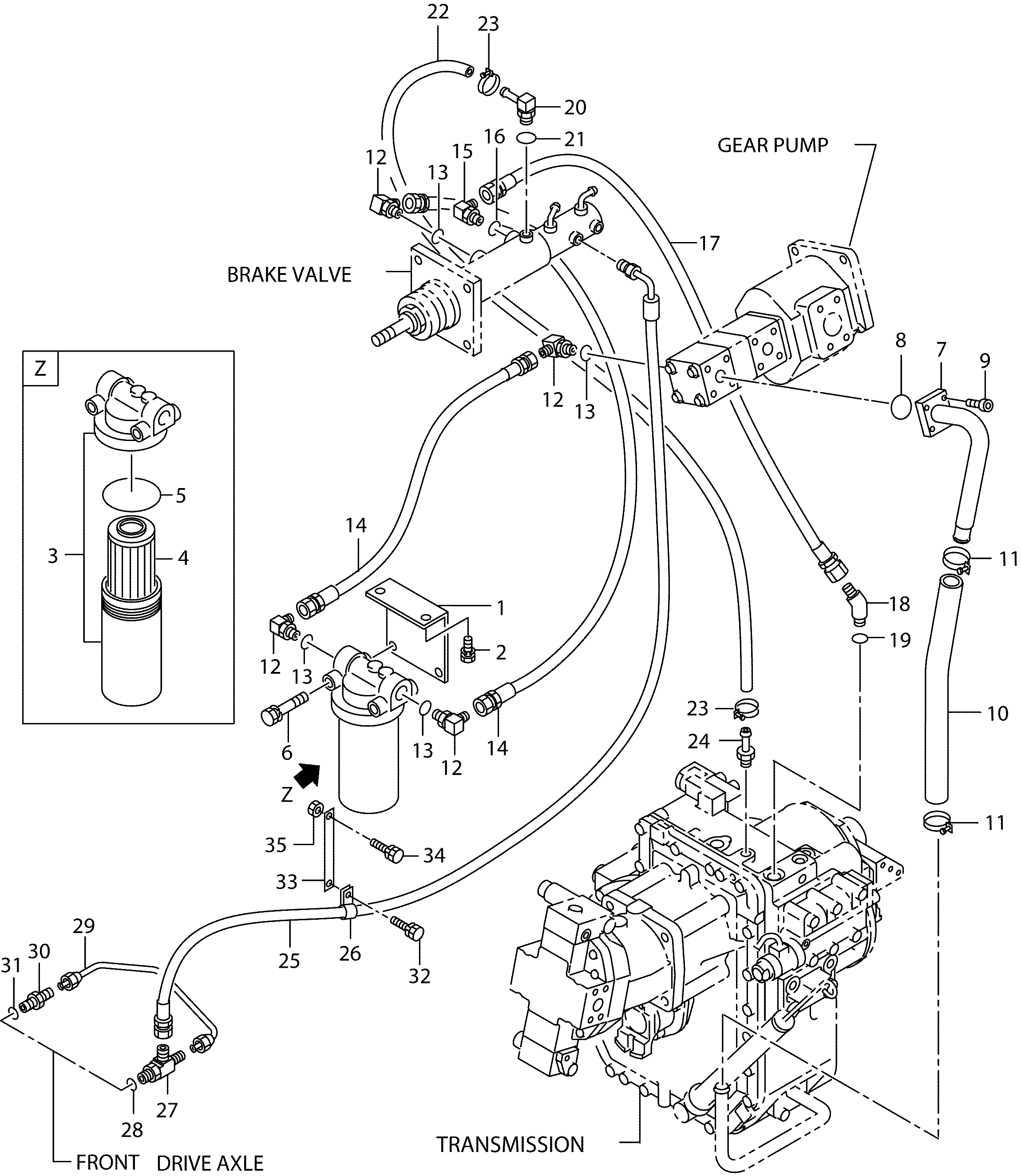

Заводская схема «Тормоз линия(передний мост)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26195-42271 | Кронштейн | 1 |
| 2 | 01183-10025 | Болт с шайбой | 2 |
| 3 | 26195-42381 | Фильтр, масляный | 1 |
| 4 | 26195-47141 | Элемент | 1 |
| 5 | 03310-00650 | Уплотнительное кольцо | 1 |
| 6 | 01183-10100 | Болт с шайбой | 2 |
| 7 | 26195-42411 | Трубка, всасывание | 1 |
| 8 | 03350-00350 | Уплотнительное кольцо | 1 |
| 9 | 01170-08025 | Болт | 4 |
| 10 | 26397-62421 | Шланг | 1 |
| 11 | 24067-62291 | Зажим | 2 |
| 12 | 26195-42191 | Угловой штуцер | 4 |
| 13 | 03320-00180 | Уплотнительное кольцо | 4 |
| 14 | 26195-42491 | Шланг | 1 |
| - | 26195-42541 | Шланг | 1 |
| 15 | 04150-20404 | Угловой штуцер | 1 |
| 16 | 03320-00180 | Уплотнительное кольцо | 1 |
| 17 | 26395-42261 | Шланг | 1 |
| 18 | 26197-92091 | Угловой штуцер | 1 |
| 19 | 03320-00180 | Уплотнительное кольцо | 1 |
| 20 | 26195-42431 | Угловой штуцер | 1 |
| 21 | 03320-00140 | Уплотнительное кольцо | 1 |
| 22 | 26395-42271 | Шланг | 1 |
| 23 | 24067-62241 | Зажим | 2 |
| 24 | 26195-42421 | Адаптер | 1 |
| 25 | 26395-42281 | Шланг | 1 |
| 26 | 26602-42071 | Зажим | 4 |
| - | 26602-42071 | Зажим | 5 |
| 27 | 26405-42421 | Тройник | 1 |
| 28 | 03320-00110 | Уплотнительное кольцо | 1 |
| 29 | 26195-42441 | Трубка | 1 |
| 30 | 26385-42021 | Ниппель | 1 |
| 31 | 03320-00110 | Уплотнительное кольцо | 1 |
| 32 | 01183-10016 | Болт с шайбой | 4 |
| - | 01183-10016 | Болт с шайбой | 5 |
| 33 | 26195-42551 | Пластина | 1 |
| 34 | 01183-10020 | Болт с шайбой | 1 |
| 35 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
