Поворотный плуг (1/2)(ANP002) — HITACHI LX80-7

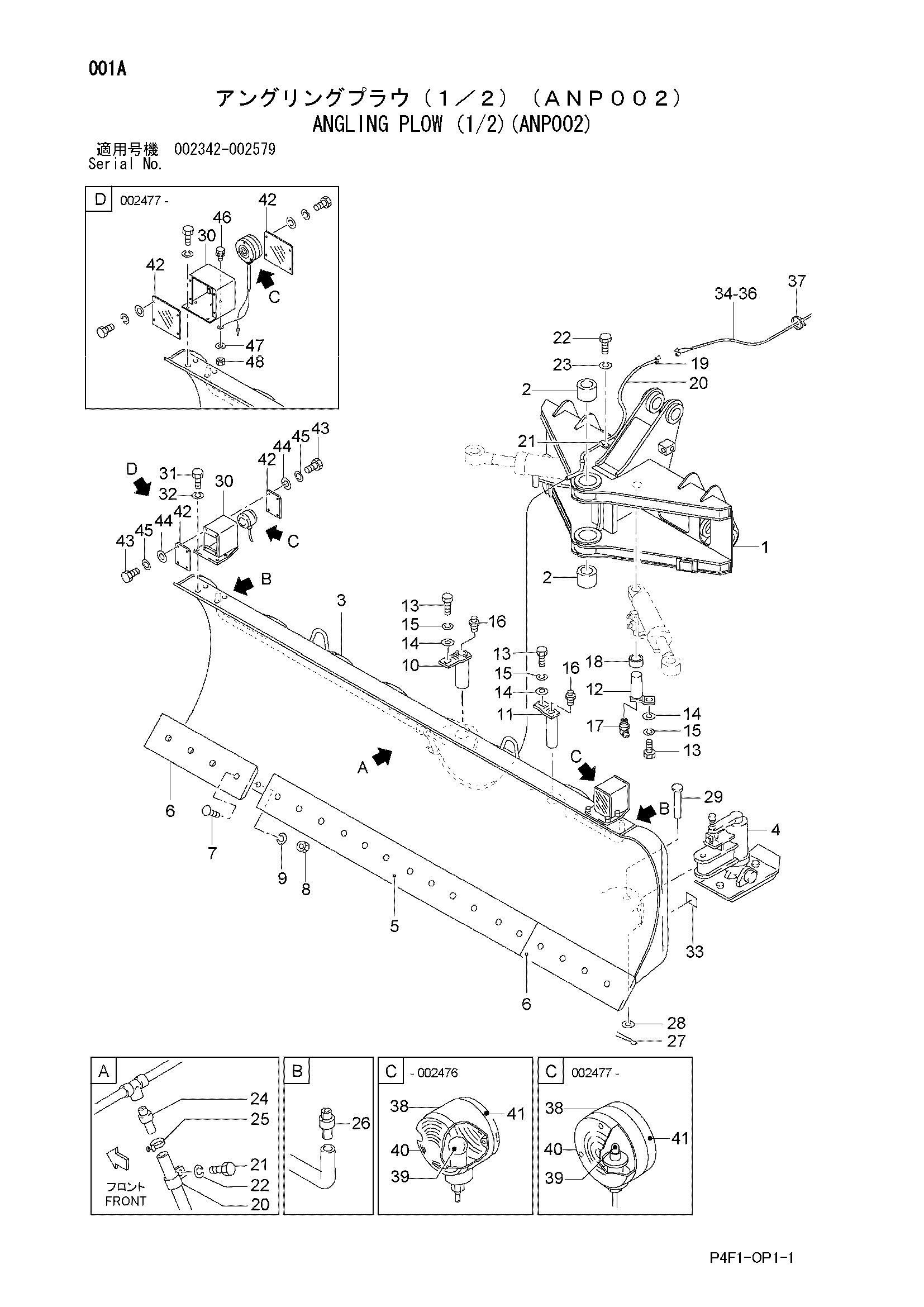

Заводская схема «Поворотный плуг (1/2)(ANP002)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	56390-70311	Поворотный плуг в сборе	1
	56390-70312	Поворотный плуг в сборе	1
1	56390-70601	Водило	1
2	56190-71241	Втулка	2
3	56433-01012	Отвал	1
4	56383-01021	Башмак в сборе	2
5	58491-62061	Сентер-едге	1
6	56390-70201	Куттинг-едге	2
7	56383-02131	Болт	22
8	56383-02201	Гайка	22
9	26123-30221	Шайба	22
10	56383-01081	Палец	2
11	56383-01071	Палец	2
12	56383-01061	Палец	2
13	01116-12025	Болт	6
14	26096-42351	Шайба	6
15	02010-00012	Шайба	6
16	04901-00100	Пресс-маслёнка	4
17	04901-00190	Пресс-маслёнка	2
18	25389-12831	Втулка	2
19	58491-65961	Проводка	1
20	58491-64901	Шланг защита	1
21	26312-42391	Зажим	3
22	01110-10016	Болт	3
23	02010-00010	Шайба	3
24	56383-02311	Резиновая прокладка	1
25	04911-00014	Зажим	1
26	25383-02321	Резиновая прокладка	2
27	02200-08050	Разрезной палец	2
28	02000-00030	Шайба	2
29	56311-65901	Палец	2
30	56383-02291	Фонарь защита	2
30	56190-78011	Фонарь защита	2
31	01110-10025	Болт	8
32	02010-00010	Шайба	8
33	09300-00502	Информационная табличка	1
34	56501-62982	Трос	1
35	22622-42661	Клемма	1
36	22622-42501	Рекептакле	1
37	04913-10200	Инсхулокк	5
38	56371-61541	Клеаранке фонарь	2
38	56190-78001	Клеаранке фонарь	2
39	28761-04951	Лампа (24V 5W)	1
39	56190-78031	Лампа (24V 6W)	1
40	28761-04941	Рассеиватель	1
40	56190-78051	Рассеиватель	1
41	28761-04961	Рассеиватель	1
41	56190-78041	Рассеиватель	1
42	56503-02041	Крышка пластина	4
42	56190-78021	Крышка пластина	4
43	01100-08020	Болт	16
44	02000-00008	Шайба	16
45	02010-00008	Шайба	16
46	01183-04030	Болт и шайба	2
47	02000-00004	Шайба	2
48	01400-00004	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
