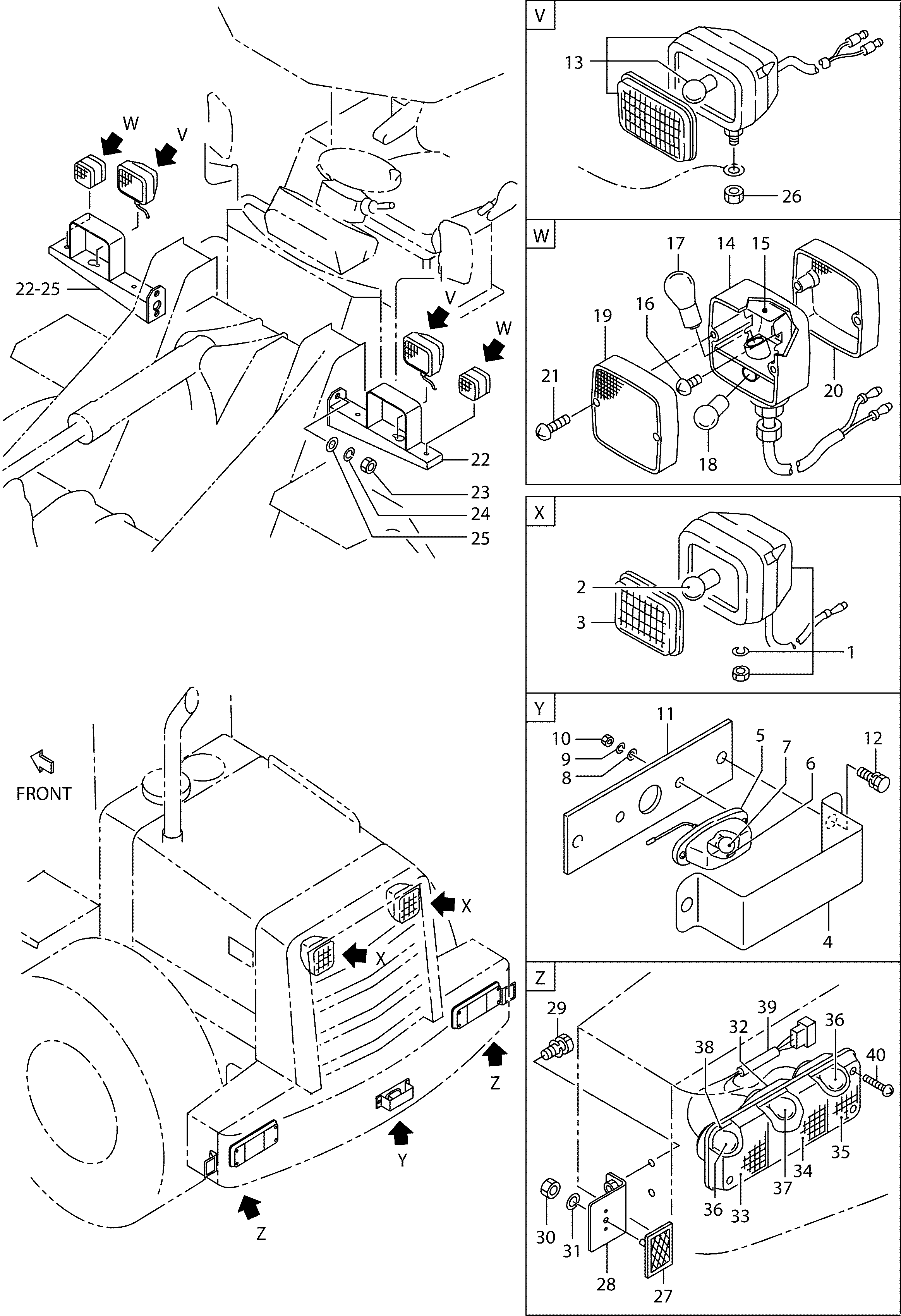

Электрооборудование(фонарь)(2337-) — HITACHI LX80-7

Заводская схема «Электрооборудование(фонарь)(2337-)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26382-42241	Фонарь, воркинг	2
2	26382-47121	Лампа	2
3	27412-42291	Рассеиватель	2
4	26192-42811	Пластина	1
5	26602-40571	Фонарь, ликенсе	1
6	22192-42411	Ленс, пластиковый	1
7	26312-47001	Лампа	1
8	02000-00006	Шайба	2
9	02010-00006	Шайба	2
10	01400-00006	Гайка	2
11	26192-42281	Кронштейн	1
12	01185-08020	Болт с шайбой	2
13	26402-42312	Фонарь, головка	2
A1	26402-42432	Комбинированный фонарь в сборе	2
14	26192-47371	Корпус	2
15	26192-47381	Рефлектор	2
16	26192-47391	Винт	4
17	26402-47291	Лампа	2
18	26402-47301	Лампа	2
19	26192-47401	Ленс, передний	2
20	26192-47411	Ленс, задний	2
21	26402-47311	Винт	8
22	26192-42681	Кронштейн	2
23	01401-00012	Гайка	4
24	02010-00012	Шайба	4
25	26096-42351	Шайба	4
26	01402-00012	Гайка	2
27	52N59-92011	Рефлектор	2
28	26192-42821	Кронштейн	2
29	01183-10020	Болт с шайбой	4
30	01400-00006	Гайка	2
31	02010-00006	Шайба	2
A2	26402-42102	Комбинированный фонарь в сборе, LH	1
-	26402-42112	Комбинированный фонарь в сборе, RH	1
32	NO PART NO.	Корпус	2
33	26402-47012	Ленс, LH	1
-	26402-47042	Ленс, RH	1
34	26192-47322	Ленс, LH	1
-	26192-47332	Ленс, RH	1
35	26402-47032	Ленс, LH	1
-	26402-47062	Ленс, RH	1
36	26192-47351	Лампа	4
37	26192-47361	Лампа	2
38	26402-47101	Прокладка	2
39	26192-47341	Леад	2
40	01030-05030	Винт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
