ONE тоукх водило(HYD. тип)(OTC)(OP) — HITACHI LX80-7

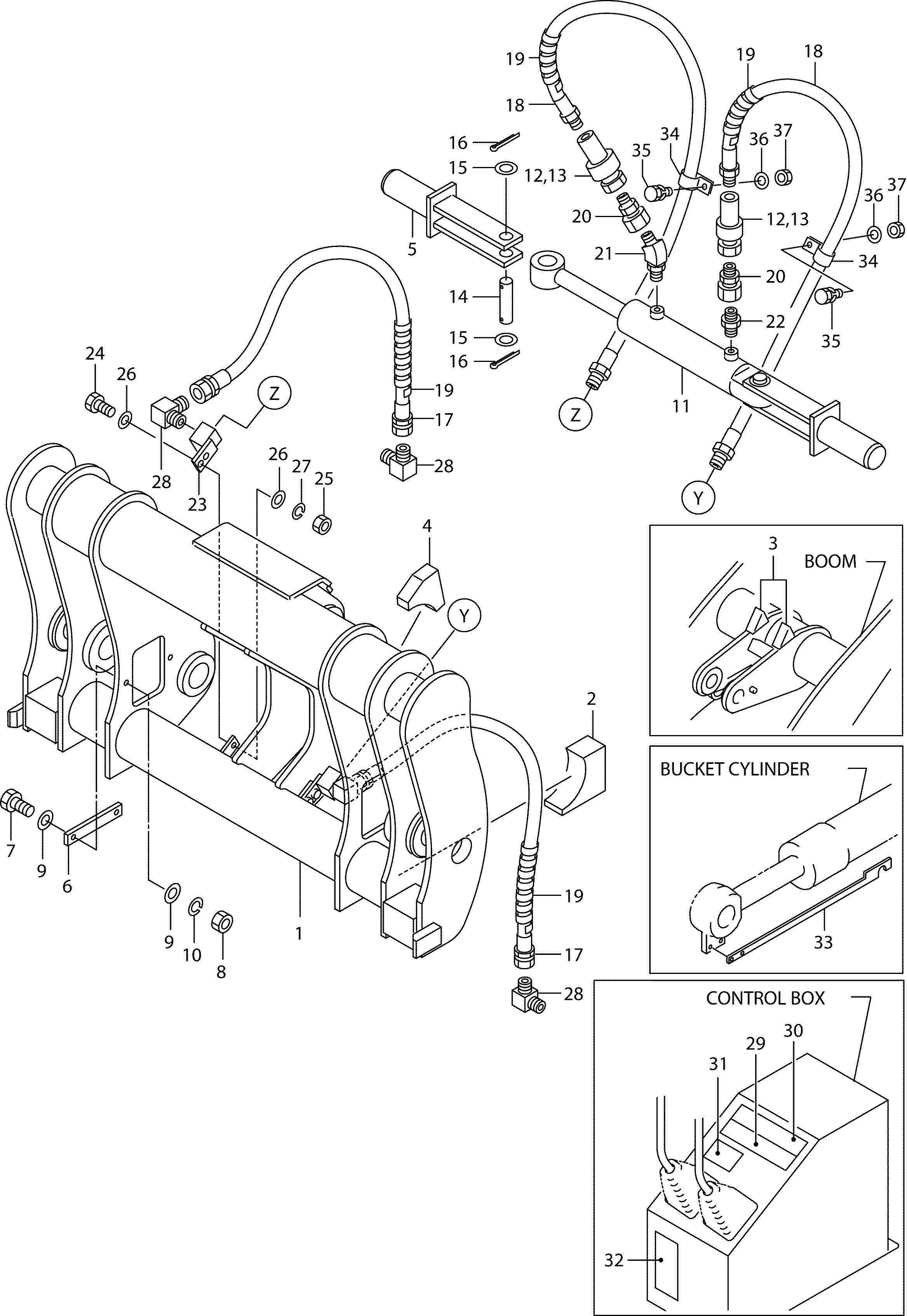

Заводская схема «ONE тоукх водило(HYD. тип)(OTC)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56390-70661 | Водило | 1 |
| - | 56390-70662 | Водило | 1 |
| 2 | 56410-50851 | Ограничитель | 2 |
| 3 | 56420-52241 | Ограничитель | 2 |
| 4 | 56410-50861 | Ограничитель | 2 |
| 5 | 56390-70751 | Палец | 2 |
| 6 | 56190-72121 | Пластина | 2 |
| 7 | 01116-12045 | Болт | 4 |
| 8 | 01401-50012 | Гайка | 4 |
| 9 | 02000-00012 | Шайба | 8 |
| 10 | 02011-00012 | Шайба | 4 |
| 11 | 56190-71831 | Гидроцилиндр | 1 |
| A | 56380-54461 | Муфта в сборе | 2 |
| 12 | 56380-54471 | Муфта | 2 |
| 13 | 56380-54481 | Муфта | 2 |
| 14 | 63636-12061 | Палец | 2 |
| 15 | 02000-00024 | Шайба | 4 |
| 16 | 02270-06040 | Палец | 4 |
| 17 | 56380-62871 | Шланг | 2 |
| 18 | 56380-54511 | Шланг | 2 |
| 19 | 21787-72061 | Армор, пластиковый | 4 |
| 20 | 04138-00404 | Унион | 2 |
| 21 | 26607-63491 | Угловой штуцер | 1 |
| 22 | 04134-20404 | Ниппель | 1 |
| 23 | 56380-54451 | Угловой штуцер | 2 |
| - | 56780-51921 | Угловой штуцер | 2 |
| 24 | 01110-10035 | Болт | 2 |
| - | 01110-10035 | Болт | 4 |
| 25 | 01401-00010 | Гайка | 2 |
| - | 01401-00010 | Гайка | 4 |
| 26 | 02000-00010 | Шайба | 4 |
| - | 02000-00010 | Шайба | 8 |
| 27 | 02010-00010 | Шайба | 2 |
| - | 02010-00010 | Шайба | 4 |
| 28 | 21967-62461 | Угловой штуцер | 4 |
| 29 | 56400-51512 | Наклейка | 1 |
| 30 | 56400-51522 | Наклейка | 1 |
| 31 | 56440-52421 | Наклейка | 1 |
| 32 | 26409-12111 | Наклейка, рычаг блокировка | 1 |
| 33 | 56400-56881 | Штанга, левелер | 1 |
| 34 | 26602-42971 | Зажим | 2 |
| 35 | 01183-10020 | Болт с шайбой | 2 |
| 36 | 02000-00010 | Шайба | 2 |
| 37 | 01401-00010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
