Отопитель (3/3)(HR7300) — HITACHI LX80-7

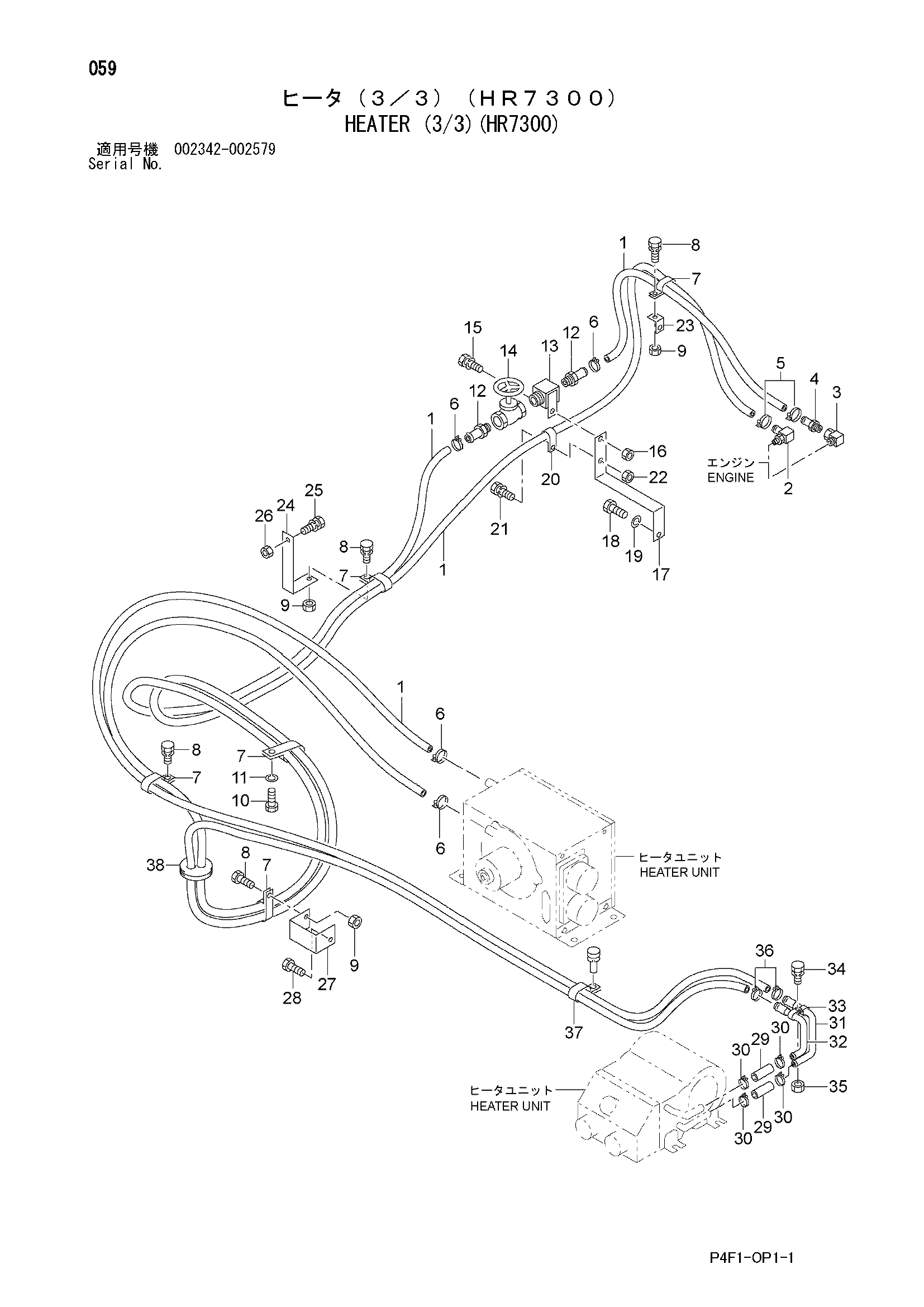

Заводская схема «Отопитель (3/3)(HR7300)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56400-53041 | Шланг | 2 |
| 2 | 26426-73461 | Угловой штуцер | 1 |
| 3 | 26446-72281 | Угловой штуцер | 1 |
| 4 | 26426-73471 | Штуцер | 1 |
| 5 | 04911-00024 | Зажим | 2 |
| 6 | 24067-62261 | Зажим | 4 |
| 7 | 26602-42231 | Зажим | 5 |
| 8 | 01183-10020 | Болт | 4 |
| 9 | 01401-00010 | Гайка | 3 |
| 10 | 01110-10020 | Болт | 1 |
| 11 | 02010-00010 | Шайба | 1 |
| 12 | 21776-92151 | Штуцер | 2 |
| 13 | 56400-53051 | Штуцер | 1 |
| 14 | 26312-22071 | Лампа | 1 |
| 15 | 01183-10025 | Болт и шайба | 1 |
| 16 | 01401-00010 | Гайка | 1 |
| 17 | 56400-53031 | Кронштейн | 1 |
| 18 | 01100-10020 | Болт | 1 |
| 19 | 02010-00010 | Шайба | 1 |
| 20 | 26602-42111 | Зажим | 1 |
| 21 | 01183-10020 | Болт и шайба | 1 |
| 22 | 01401-00010 | Гайка | 1 |
| 23 | 26446-72961 | Кронштейн | 1 |
| 24 | 56190-55531 | Кронштейн | 1 |
| 25 | 01183-10020 | Болт | 1 |
| 26 | 01401-00010 | Гайка | 1 |
| 27 | 26426-73561 | Кронштейн | 1 |
| 28 | 01183-10025 | Болт и шайба | 1 |
| 29 | 04710-04010 | Шланг | 2 |
| 30 | 04911-00022 | Зажим | 4 |
| 31 | 56190-74111 | Трубка | 1 |
| 32 | 56190-74121 | Трубка | 1 |
| 33 | 26602-42061 | Зажим | 2 |
| 34 | 01183-10020 | Болт и шайба | 1 |
| 35 | 01401-00010 | Гайка | 1 |
| 36 | 24067-62261 | Зажим | 2 |
| 37 | 26602-42231 | Зажим | 1 |
| 38 | 26816-72661 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
