Двигатель крепление — HITACHI LX80-7

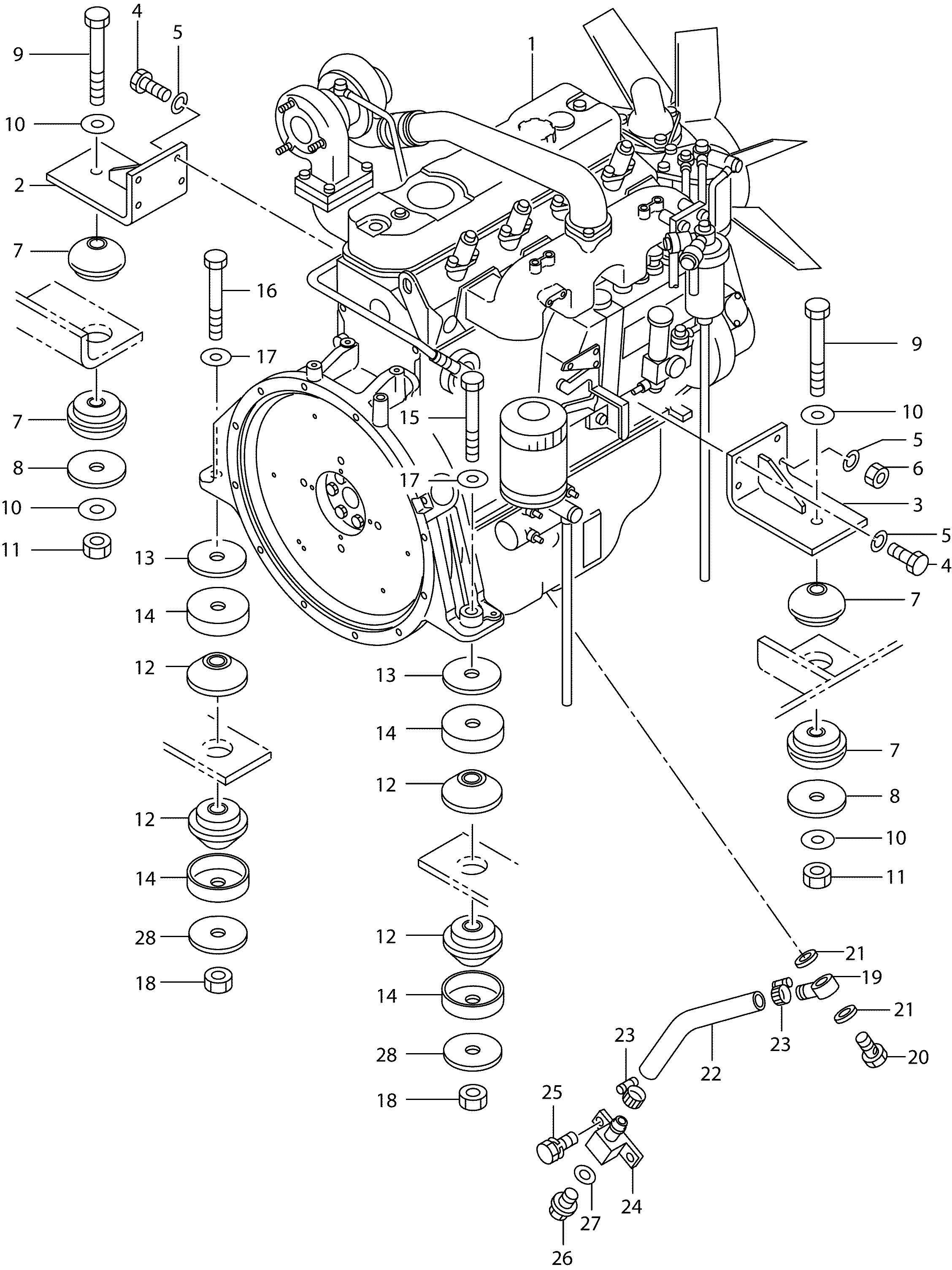

Заводская схема «Двигатель крепление» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26391-02111 | Двигатель | 1 |
| - | 26391-02112 | Двигатель | 1 |
| - | 26391-02113 | Двигатель | 1 |
| 2 | 26191-02031 | Кронштейн | 1 |
| 3 | 26191-02041 | Кронштейн | 1 |
| 4 | 01106-10030 | Болт | 7 |
| 5 | 02011-00010 | Шайба | 8 |
| 6 | 01400-10010 | Гайка | 1 |
| 7 | 26191-02121 | Резиновая прокладка | 4 |
| 8 | 26191-02011 | Пластина | 2 |
| 9 | 01116-16130 | Болт | 2 |
| 10 | 190A3-02051 | Шайба | 4 |
| 11 | 01401-50016 | Гайка | 2 |
| 12 | 26191-02111 | Резиновая прокладка | 4 |
| 13 | 26191-02021 | Пластина | 2 |
| 14 | 26191-02102 | Ограничитель | 4 |
| 15 | 01116-16180 | Болт | 1 |
| 16 | 01116-16270 | Болт | 1 |
| - | 01116-16260 | Болт | 1 |
| 17 | 190A3-02051 | Шайба | 2 |
| 18 | 01401-50016 | Гайка | 2 |
| 19 | 26401-02021 | Соединение, проушина | 1 |
| 20 | 26401-02031 | Болт, проушина | 1 |
| 21 | 26401-02041 | Манжета | 2 |
| 22 | 26391-02121 | Шланг | 1 |
| - | 26391-02131 | Шланг | 1 |
| 23 | 24067-62281 | Зажим | 2 |
| 24 | 26401-02081 | Адаптер | 1 |
| 25 | 01183-10020 | Болт с шайбой | 2 |
| 26 | 26401-02051 | Пробка | 1 |
| 27 | 26401-02061 | Манжета | 1 |
| 28 | 26191-02021 | Пластина | 2 |
| - | 26191-02011 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
