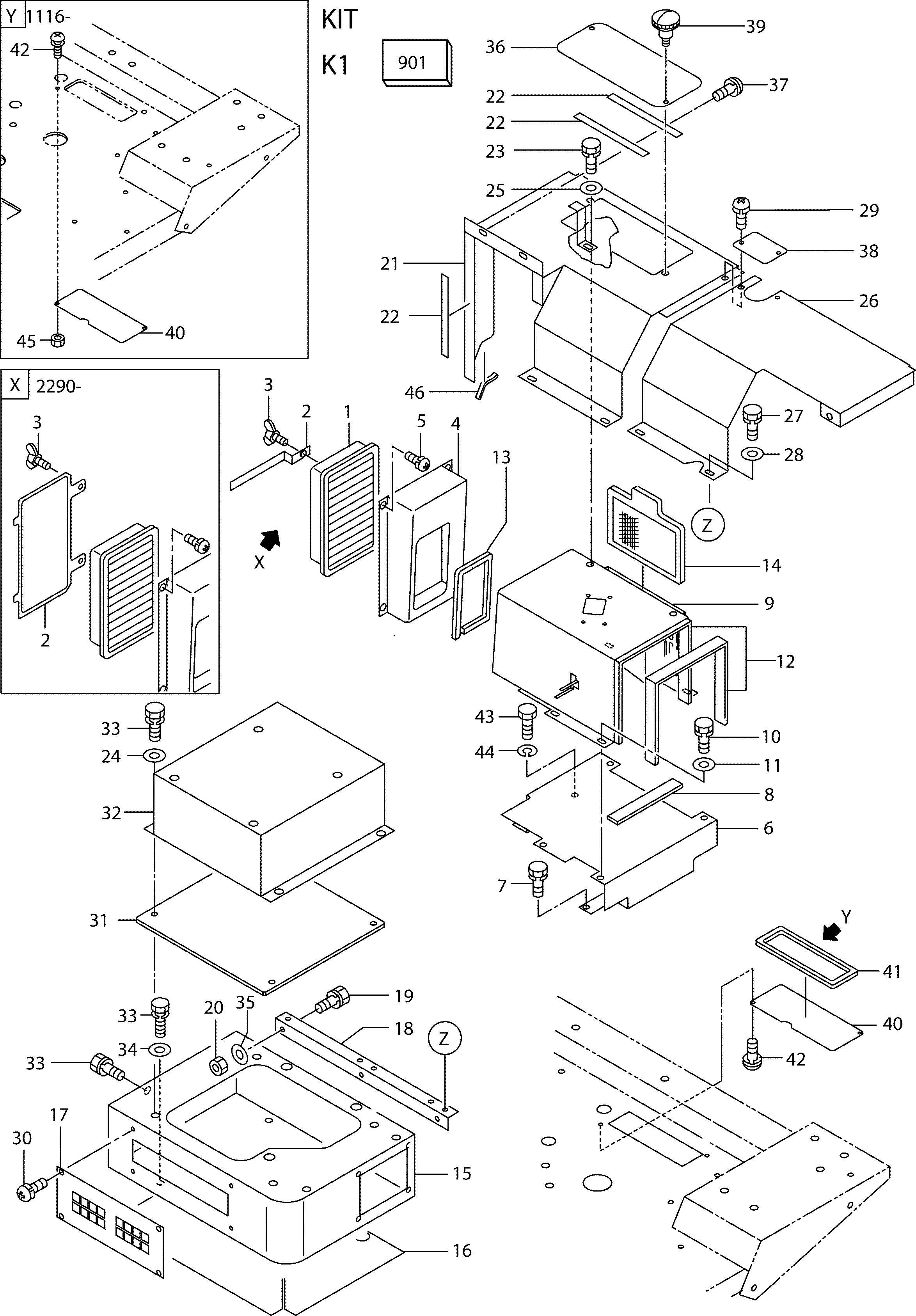

Кондиционер(2/2)(AC400)(OP) — HITACHI LX80-7

Заводская схема «Кондиционер(2/2)(AC400)(OP)» для HITACHI LX80-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
901	26196-70181	Комплект, кондиционер	1
1	29189-42031	Фильтр	1
2	26426-73481	Пластина	1
-	26566-75551	Ограничитель	1
3	26907-52401	Болт, винг	1
-	26907-52401	Болт, винг	2
4	26426-73441	Воздуховод	1
5	01033-06016	Винт и шайба	4
6	26196-73091	Кронштейн	1
7	01183-08020	Болт с шайбой	2
8	26426-73611	Спонге	1
9	26196-73101	Короб, фильтр	1
10	01183-08020	Болт с шайбой	4
11	02000-00008	Шайба	4
12	26426-73621	Спонге	1
-	26426-73621	Спонге	2
13	26426-73651	Спонге	1
14	26906-72461	Фильтр	1
15	56400-53002	Опора, сиденье	1
16	26426-73821	Коврик	1
17	26196-72001	Пластина	1
18	26426-73591	Кронштейн	1
19	01183-10020	Болт с шайбой	3
20	01401-00010	Гайка	3
21	26196-73072	Крышка	1
22	26066-42621	Резиновый, амортизатор	3
23	01183-08016	Болт с шайбой	4
24	01183-08020	Болт с шайбой	4
25	02000-00008	Шайба	4
26	26196-73062	Крышка	1
27	01183-08016	Болт с шайбой	3
28	02000-00008	Шайба	3
29	01033-06016	Винт и шайба	2
30	01033-06016	Винт и шайба	4
31	26196-73161	Пластина, сиденье	1
32	26406-52112	Базовый, сиденье	1
33	01183-10020	Болт с шайбой	10
34	26606-52721	Шайба	4
35	02000-00010	Шайба	3
36	26196-73121	Крышка	1
37	01033-08016	Винт и шайба	2
38	26196-73771	Крышка	1
39	26196-52481	Ручка	2
40	26196-73151	Крышка	1
41	03505-10060	Спонге	1
42	01033-06016	Винт и шайба	2
43	01110-12020	Болт	1
44	02010-00012	Шайба	1
45	01400-00006	Гайка	2
46	26196-73941	Спонге	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
