Мост корпус (передний) — HITACHI LX80-5

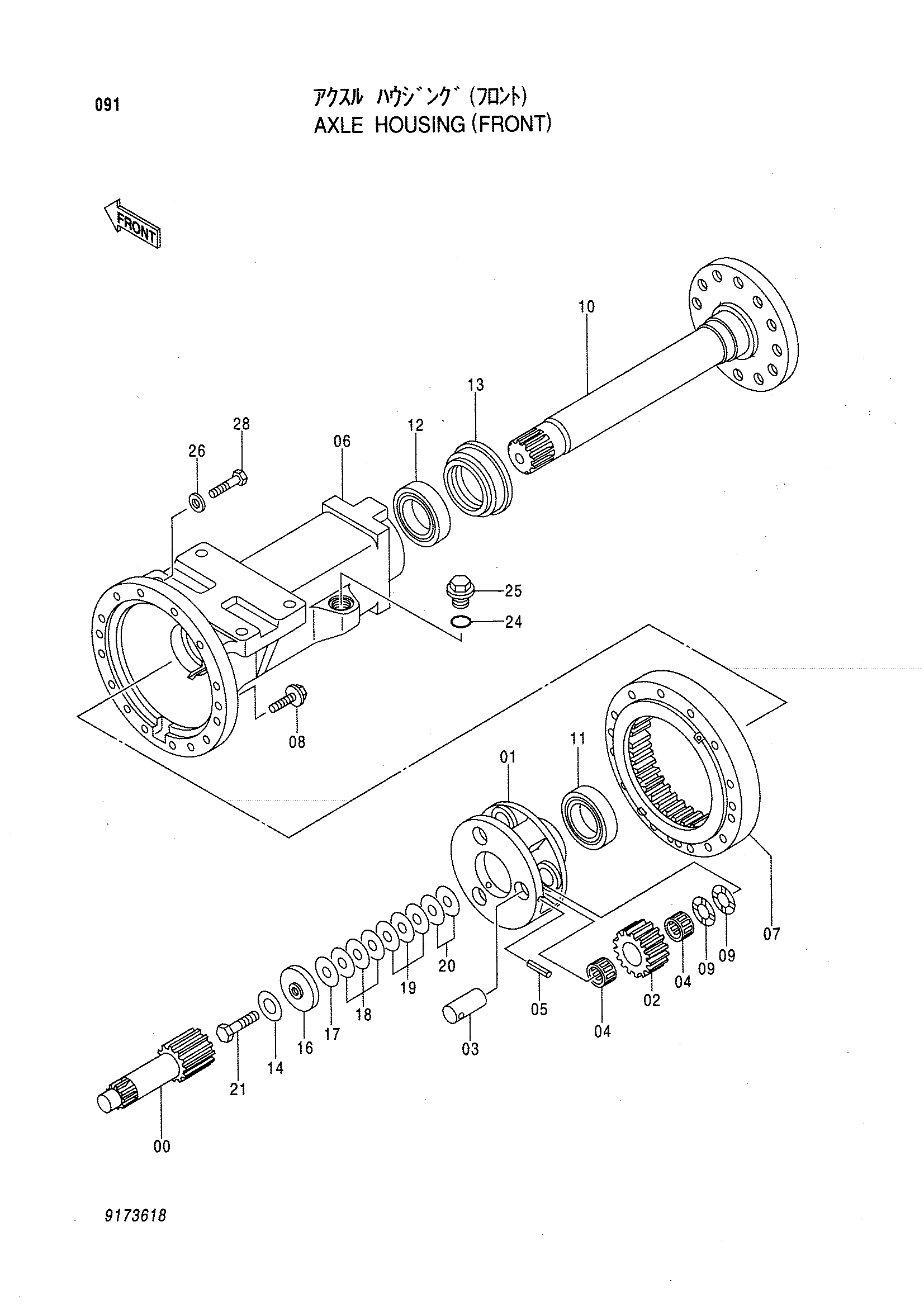

Заводская схема «Мост корпус (передний)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9173618 | Мост корпус | 2 | |
| 00 | 2042919 | Солнечная шестерня | 1 |
| 01 | 1026215 | Водило | 1 |
| 02 | 3083284 | Планетарная шестерня | 3 |
| 03 | 4245966 | Палец | 3 |
| 04 | 4354289 | Игольчатый подшипник | 6 |
| 05 | 4513294 | Пружинный штифт | 3 |
| 06 | 1026209 | Корпус | 1 |
| 07 | 2043193 | Коронная шестерня | 1 |
| 08 | J011045 | Болт с шайбой | 2 |
| 09 | 4406627 | Упорная пластина | 6 |
| 10 | 2042519 | Вал | 1 |
| 11 | 4301067 | Роликовый подшипник | 1 |
| 12 | 4112639 | Роликовый подшипник | 1 |
| 13 | 4291691 | Масляное уплотнение | 1 |
| 14 | 4427857 | Упорная пластина | 2 |
| 16 | 4292506 | Фиксатор | 1 |
| 17 | 4292500 | Регулировочная шайба 0.05 | 1 |
| 18 | 4292502 | Регулировочная шайба 0.1 | 3 |
| 19 | 4292503 | Регулировочная шайба 0.2 | 3 |
| 20 | 4292504 | Регулировочная шайба 0.5 | 2 |
| 21 | J931880 | Болт | 1 |
| 24 | A811030 | Уплотнительное кольцо | 1 |
| 25 | J75386 | Пробка | 1 |
| 26 | 4114405 | Шайба | 14 |
| 28 | J931602 | Болт | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
