Детали пола <навес> — HITACHI LX80-5

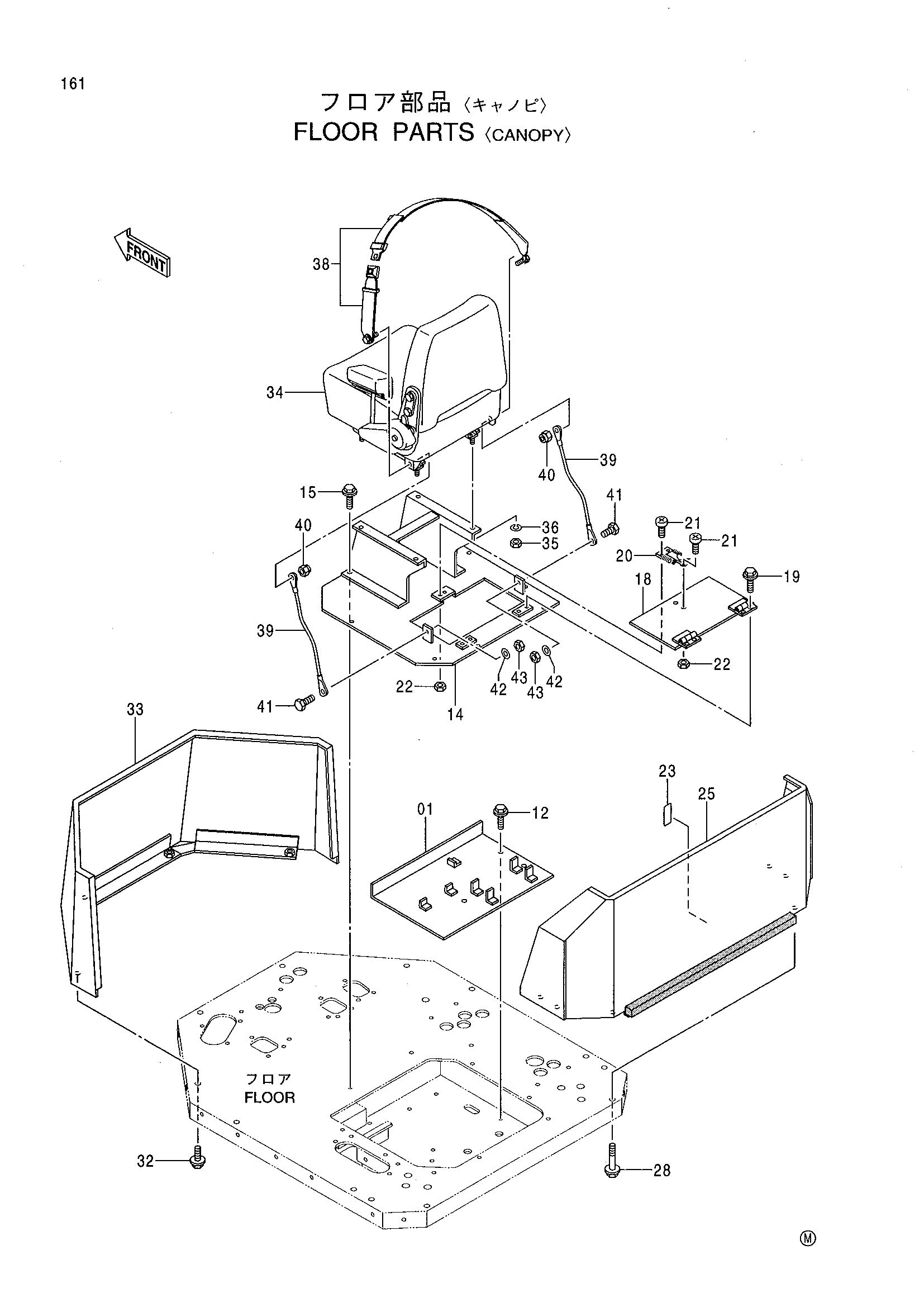

Заводская схема «Детали пола <навес>» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8075587 | Пластина | 1 |
| 12 | J021025 | Болт с шайбой | 3 |
| 14 | 7036173 | Базовый | 1 |
| 15 | J020825 | Болт с шайбой | 9 |
| 18 | 9752278 | Крышка | 1 |
| 19 | J020820 | Болт с шайбой | 4 |
| 20 | 4231924 | Зажим | 1 |
| 21 | M430510 | Винт | 4 |
| 22 | M500504 | Гайка | 4 |
| 23 | 4342150 | Наклейка | 1 |
| 25 | 6018569 | Крышка | 1 |
| 28 | J031280 | Болт с шайбой | 6 |
| 32 | J021230 | Болт с шайбой | 4 |
| 33 | 6018573 | Крышка | 1 |
| 34 | 4336529 | Сиденье | 1 |
| 35 | M500807 | Гайка | 4 |
| 36 | A590908 | Пружинная шайба | 4 |
| 38 | 4328964 | Сеат-белт | 1 |
| 39 | 4299507 | Канат провод | 2 |
| 40 | 4266154 | Стопорная гайка | 2 |
| 41 | J901630 | Болт | 2 |
| 42 | A590116 | Плоская шайба | 2 |
| 43 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
