Гидробак — HITACHI LX80-5

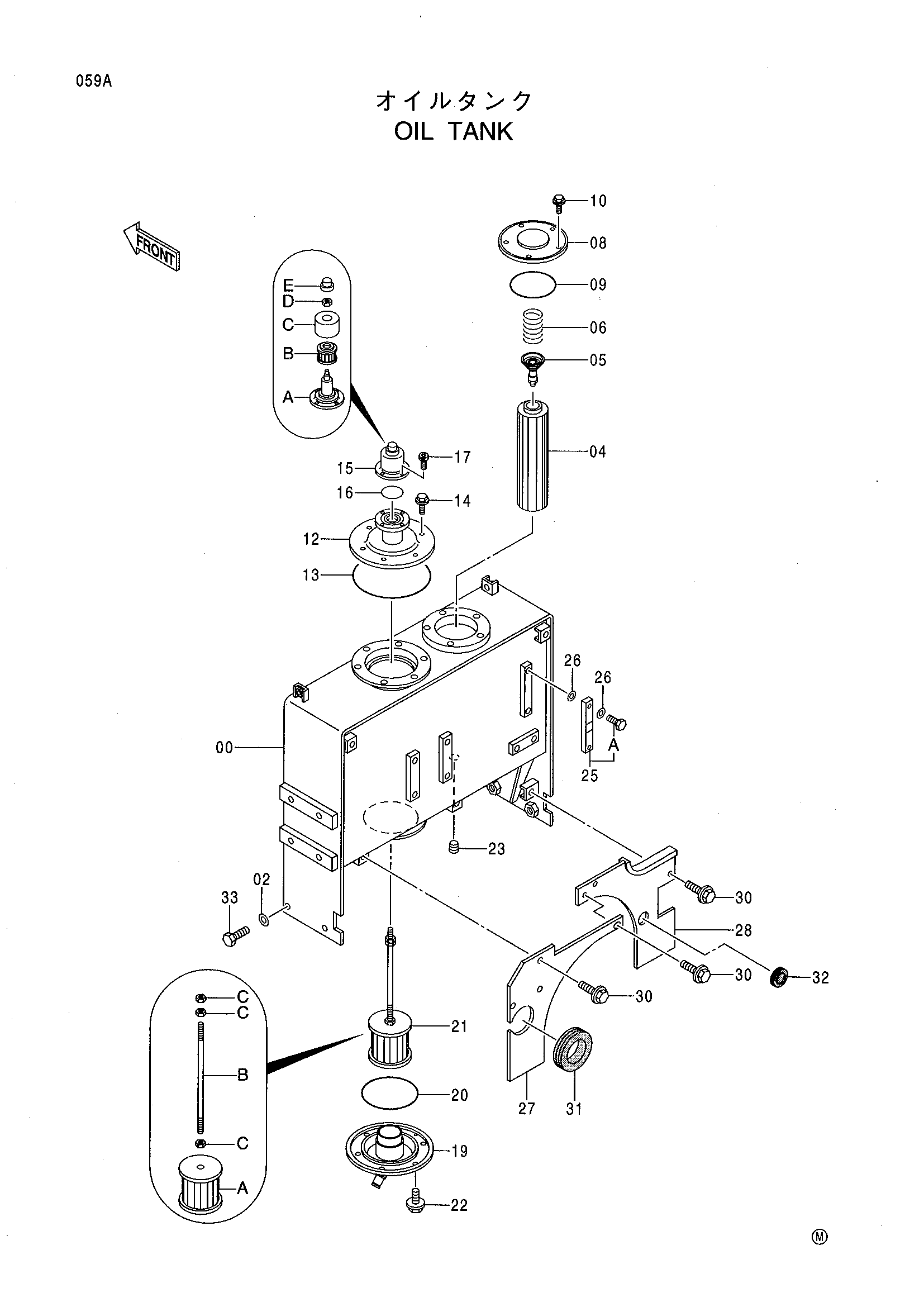

Заводская схема «Гидробак» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018159 | Гидробак | 1 |
| 02 | J222016 | Шайба | 4 |
| 04 | 4129280 | Фильтрующий элемент | 1 |
| 05 | 4094438 | Клапан | 1 |
| 06 | 4094439 | Пружина | 1 |
| 08 | 4264508 | Крышка | 1 |
| 09 | A810145 | Уплотнительное кольцо | 1 |
| 10 | J011020 | Болт с шайбой | 5 |
| 12 | 8081120 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | J011025 | Болт с шайбой | 6 |
| 15 | 4334587 замена: 4434017 | Сапун | 1 |
| 15 | 4434017 | Сапун | 1 |
| 15A | 4371822 | Корпус | 1 |
| 15A | 4437833 | Корпус | 1 |
| 15B | 4371823 | Элемент | 1 |
| 15B | 4437838 | Элемент | 1 |
| 15C | 4371824 | Крышка | 1 |
| 15C | 4437837 | Крышка | 1 |
| 15D | 4371825 | Гайка | 1 |
| 15E | 4371826 | Колпачок | 1 |
| 15E | 4437836 | Колпачок | 1 |
| 16 | A810060 | Уплотнительное кольцо | 1 |
| 17 | J780616 | Болт с внутренним шестигранником | 4 |
| 19 | 8075358 | Всасывающая трубка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | 4305118 | Всасывающий фильтр | 1 |
| 21A | 4285577 | Сетчатый фильтр | 1 |
| 21B | 4355550 | Болт | 1 |
| 21C | J950010 | Гайка | 3 |
| 22 | J011025 | Болт с шайбой | 6 |
| 23 | 94-2012 | Пробка | 1 |
| 25 | 8053499 | Указатель уровня | 1 |
| 25A | 4100967 | Болт | 2 |
| 26 | 449558 | Уплотнительная шайба | 4 |
| 27 | 8079361 | Крышка | 1 |
| 28 | 8075269 | Крышка | 1 |
| 30 | J021025 | Болт с шайбой | 6 |
| 31 | 4084525 | Резиновая втулка | 1 |
| 32 | 4223492 | Резиновая втулка | 1 |
| 33 | J931650 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
