Тормоз педаль (2) — HITACHI LX80-5

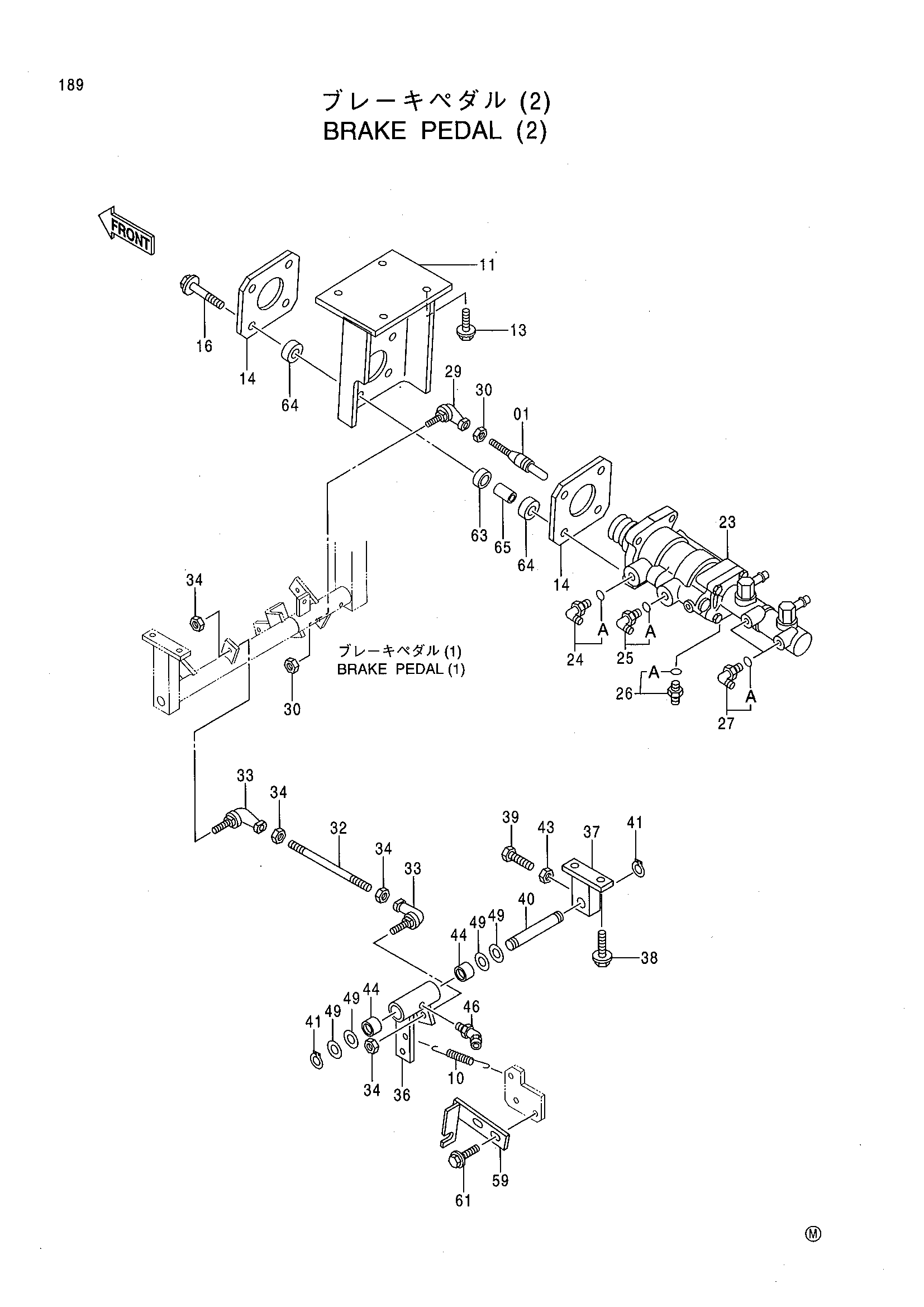

Заводская схема «Тормоз педаль (2)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3041584 | Шток | 1 |
| 10 | 4242096 | Пружина растяжения | 1 |
| 11 | 8078176 | Кронштейн | 1 |
| 13 | J021225 | Болт с шайбой | 4 |
| 14 | 4412763 | Пластина | 2 |
| 16 | J021265 | Болт с шайбой | 4 |
| 23 | 4210023 | Боостер | 1 |
| 24 | 4277654 | Угловой штуцер | 1 |
| 24A | R26448R | Уплотнительное кольцо | 1 |
| 25 | 4278241 | Угловой штуцер | 1 |
| 25A | R26448R | Уплотнительное кольцо | 1 |
| 26 | 4278867 | Адаптер | 1 |
| 26A | R26448R | Уплотнительное кольцо | 1 |
| 27 | 4278239 | Угловой штуцер | 2 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 29 | 4140065 | Шарнир | 1 |
| 30 | J950010 | Гайка | 2 |
| 32 | 4412727 | Шток | 1 |
| 33 | 4056017 | Шарнир | 2 |
| 34 | J950006 | Гайка | 4 |
| 36 | 9751789 | Рычаг | 1 |
| 37 | 9751791 | Кронштейн | 1 |
| 38 | J021025 | Болт с шайбой | 2 |
| 39 | J901035 | Болт | 1 |
| 40 | 4412717 | Палец | 1 |
| 41 | 959500 | Стопорное кольцо | 2 |
| 43 | J950010 | Гайка | 1 |
| 44 | 4063692 | Игольчатый подшипник | 2 |
| 46 | J75581 | Пресс-маслёнка | 1 |
| 49 | 4081592 | Регулировочная шайба | 4 |
| 59 | 9753474 | Кронштейн | 1 |
| 61 | J021025 | Болт с шайбой | 2 |
| 63 | 4424623 | Резиновая подушка | 4 |
| 64 | 4424625 | Резиновая подушка | 8 |
| 65 | 4424469 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
