Погрузчик трубопроводы (3-золотник) — HITACHI LX80-5

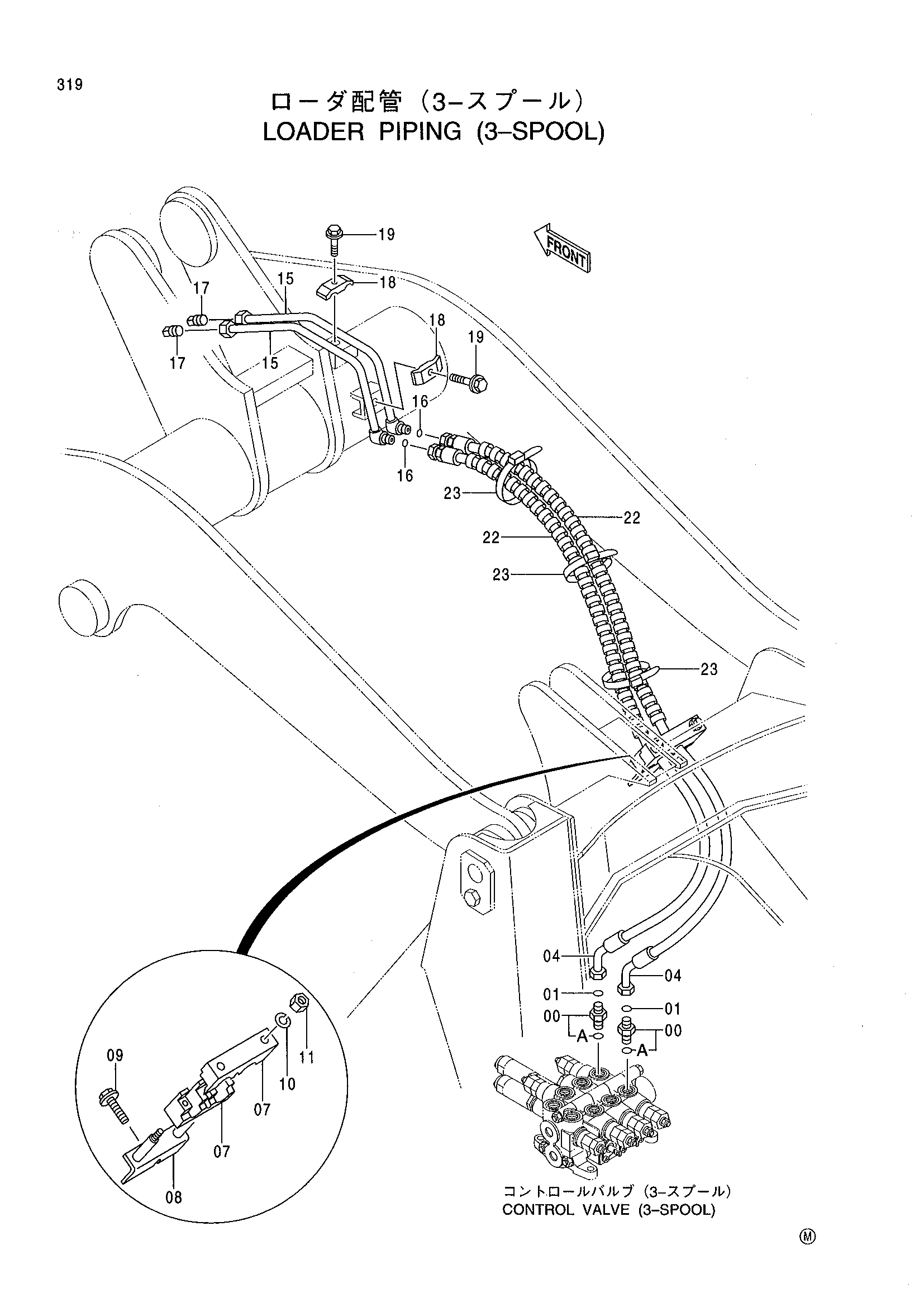

Заводская схема «Погрузчик трубопроводы (3-золотник)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853164 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 2 |
| 04 | 4434086 | Шланг | 2 |
| 07 | 4266628 | Хомут | 2 |
| 08 | 9743044 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950010 | Гайка | 2 |
| 15 | 8079402 | Трубка | 2 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 94-2024 | Пробка | 2 |
| 18 | 4189858 | Хомут трубки | 2 |
| 19 | J011250 | Болт с шайбой | 2 |
| 22 | 4327294 | Защитный кожух | 6 |
| 23 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
