Всасывающие трубопроводы — HITACHI LX80-5

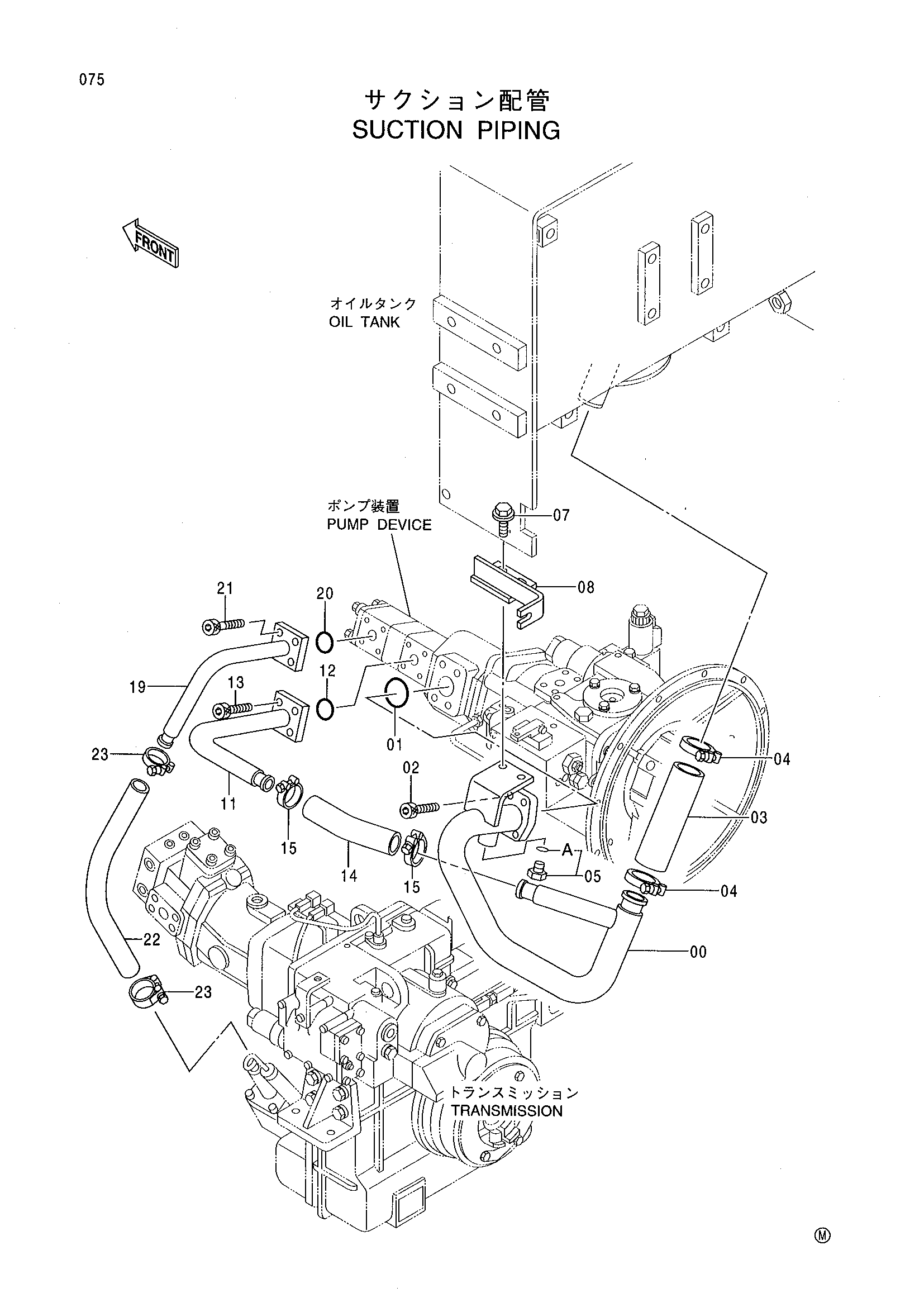

Заводская схема «Всасывающие трубопроводы» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075300 | Всасывающая трубка | 1 |
| 01 | A811050 | Уплотнительное кольцо | 1 |
| 02 | J781235 | Болт с внутренним шестигранником | 4 |
| 03 | 4081954 | Резиновый шланг | 1 |
| 04 | 4282477 | Хомут шланга | 2 |
| 05 | 4174541 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | J021030 замена: J021040 | Болт с шайбой | 2 |
| 07 | J021040 | Болт с шайбой | 2 |
| 08 | 9752995 | Кронштейн | 1 |
| 11 | 9752125 | Всасывающая трубка | 1 |
| 12 | A811035 | Уплотнительное кольцо | 1 |
| 13 | M340830 | Болт с внутренним шестигранником | 4 |
| 14 | 4084123 | Резиновый шланг | 1 |
| 15 | 4296063 | Хомут шланга | 2 |
| 19 | 9752128 | Всасывающая трубка | 1 |
| 20 | A811035 | Уплотнительное кольцо | 1 |
| 21 | M340830 | Болт с внутренним шестигранником | 4 |
| 22 | 4120252 | Резиновый шланг | 1 |
| 23 | 4296061 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
