Гидроцилиндр. (правый) — HITACHI LX80-5

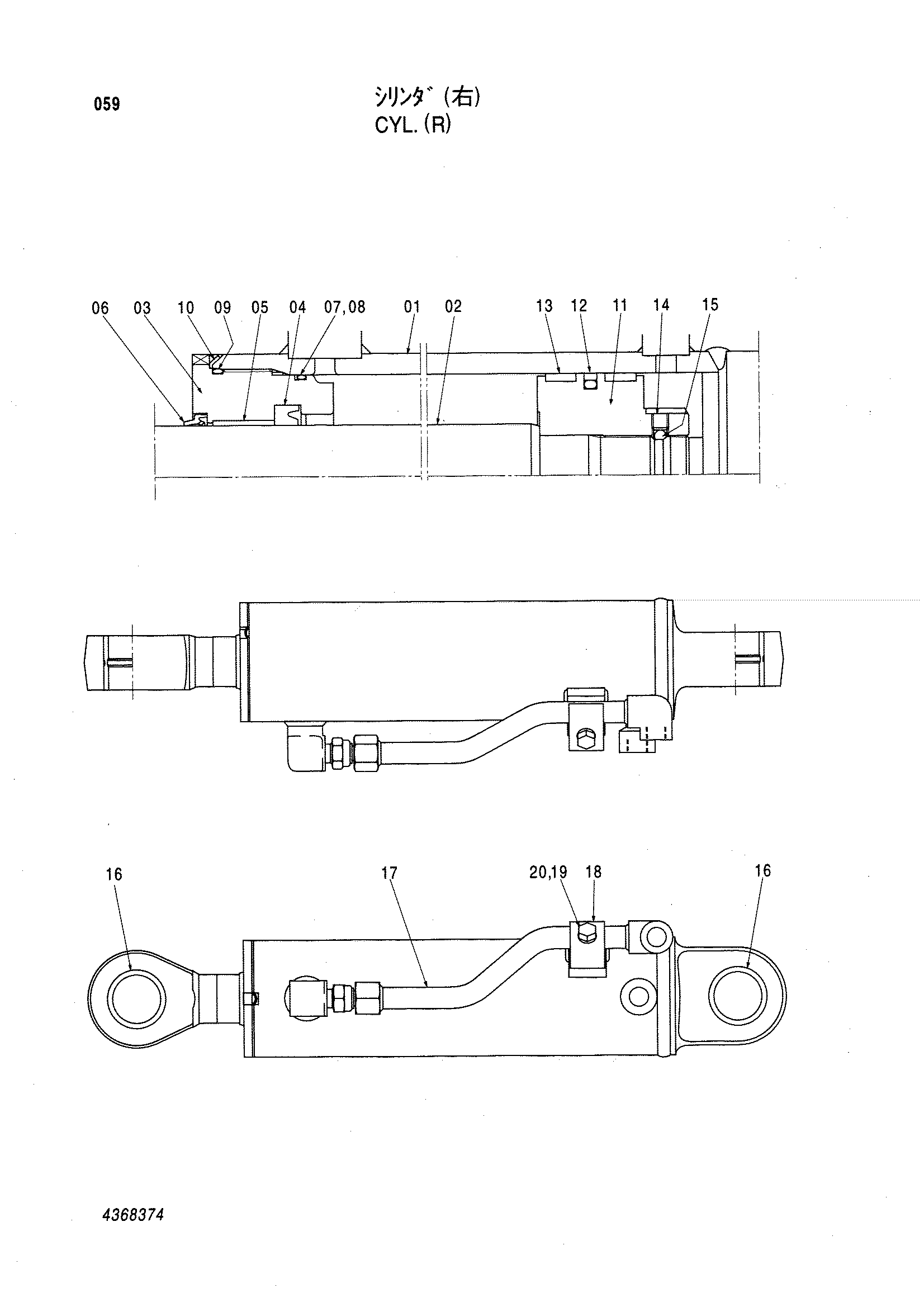

Заводская схема «Гидроцилиндр. (правый)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4368374 | Гидроцилиндр | 1 | |
| 01 | 4449826 | Труба гидроцилиндра | 1 |
| 02 | 4449825 | Шток поршня | 1 |
| 03 | 4449840 | Головка гидроцилиндра | 1 |
| 04 | 4449824 | U-образная манжета | 1 |
| 05 | 0249004 | Втулка | 1 |
| 06 | 0487103 | Грязесъёмное кольцо | 1 |
| 07 | 4449823 | Уплотнительное кольцо | 1 |
| 08 | 0376107 | Опорное кольцо | 1 |
| 09 | 4449828 | Уплотнительное кольцо | 1 |
| 10 | 0376108 | Стопорная шайба | 1 |
| 11 | 4449829 | Поршень | 1 |
| 12 | 0240807 | Уплотнительное кольцо | 1 |
| 13 | 0225717 | Кольцо | 1 |
| 14 | 0326308 | Винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 16 | 4449835 | Втулка пальца | 2 |
| 17 | 4449836 | Трубка | 1 |
| 18 | 0689804 | Хомут трубки | 1 |
| 19 | 0689805 | Болт | 1 |
| 20 | 0325913 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
