Многофункциональный быстросъёмное устройство — HITACHI LX80-5

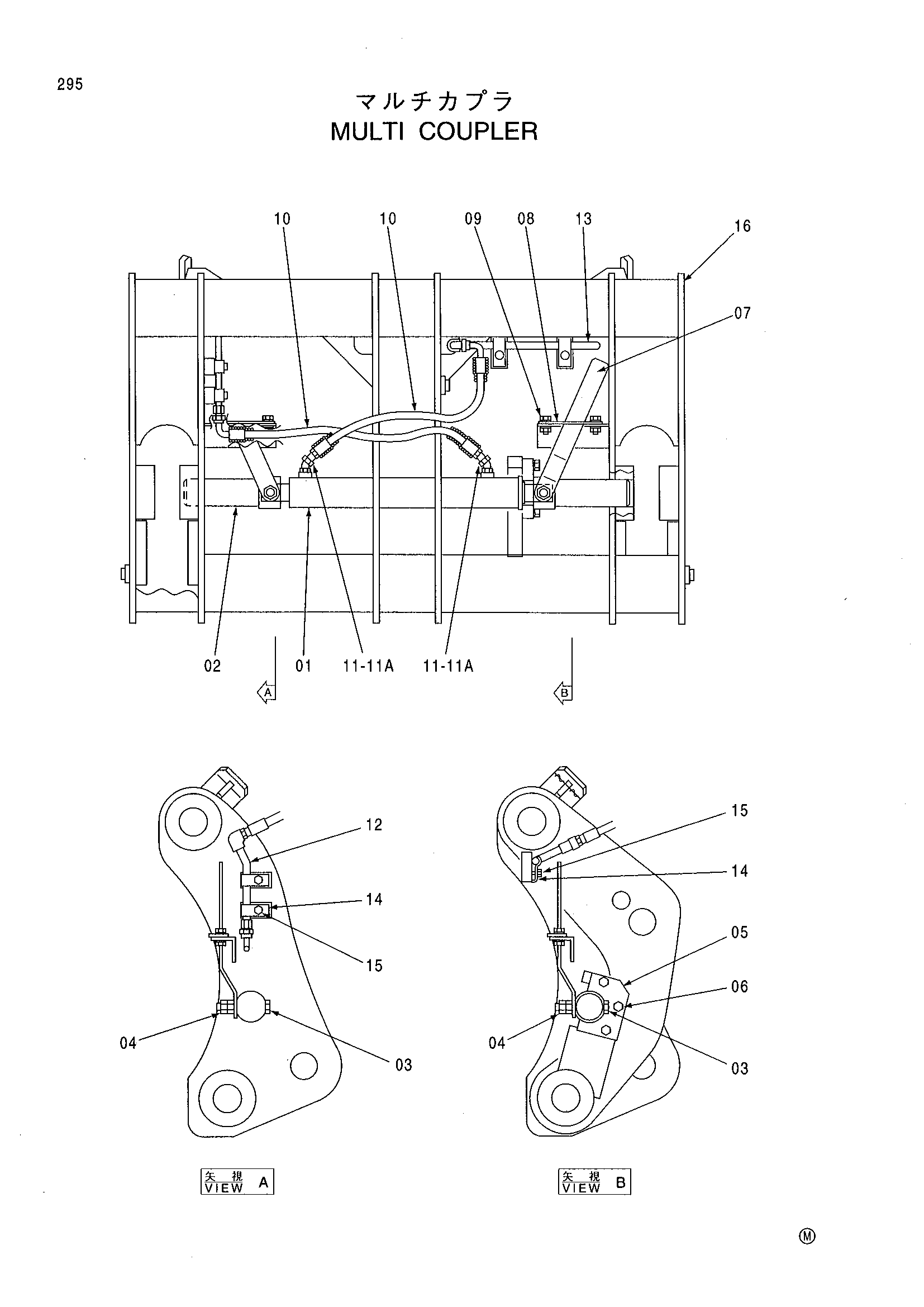

Заводская схема «Многофункциональный быстросъёмное устройство» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4434742 | Гидроцилиндр | 1 |
| 02 | 4435003 | Палец | 2 |
| 03 | M211600 | Болт | 2 |
| 04 | J950016 | Гайка | 4 |
| 05 | 4419130 | Пластина | 1 |
| 06 | J011260 | Болт с шайбой | 3 |
| 07 | 4419163 | Индикатор | 2 |
| 08 | 4418507 | Крышка | 2 |
| 09 | J011025 | Болт с шайбой | 4 |
| 10 | 4436167 | Шланг | 2 |
| 11 | 4193826 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 9755044 | Трубка | 1 |
| 13 | 8077590 | Трубка | 1 |
| 14 | 4255029 | Хомут | 4 |
| 15 | J011035 | Болт с шайбой | 4 |
| 16 | 5007201 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
