Многофункциональный быстросъёмное устройство трубопроводы — HITACHI LX80-5

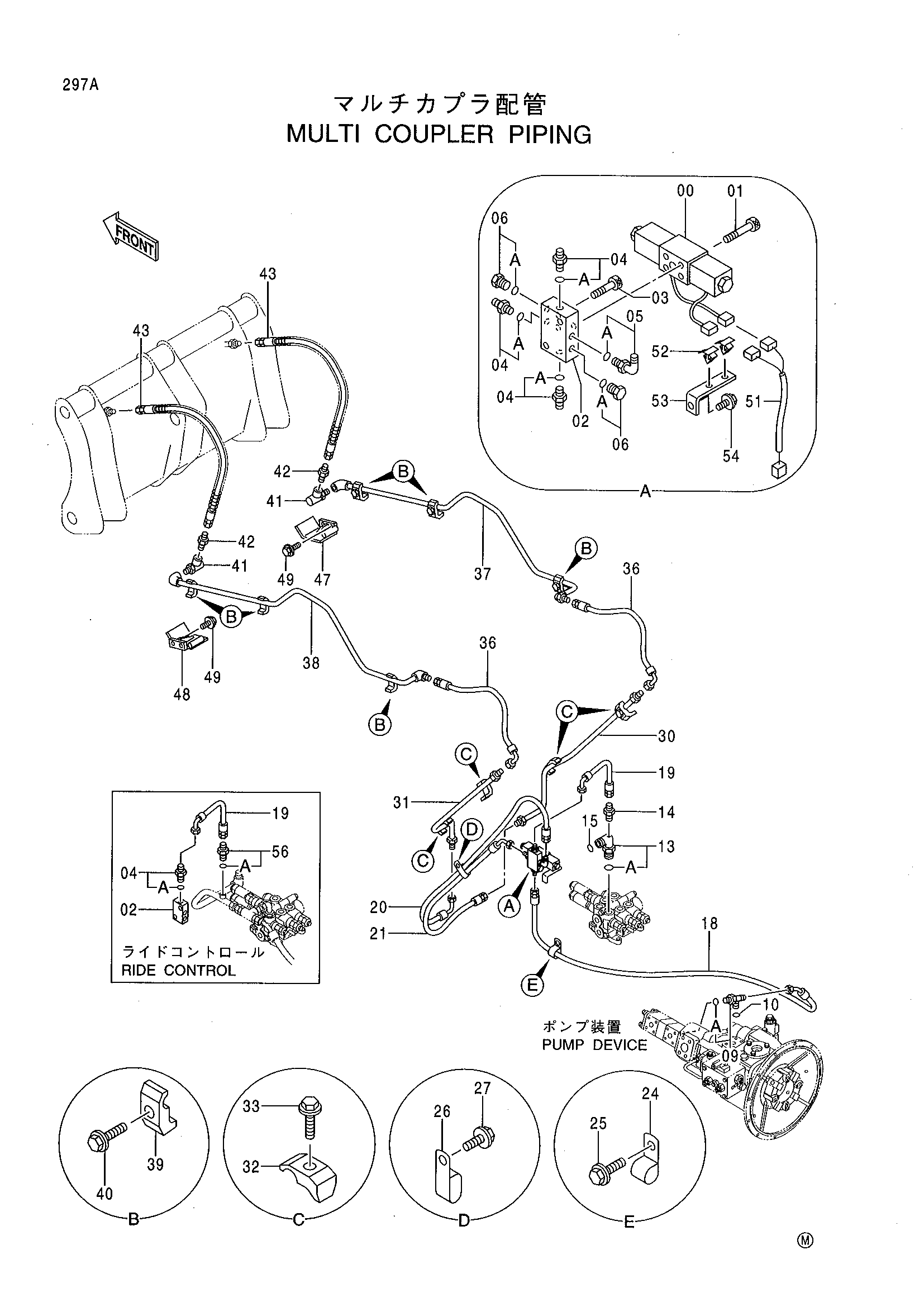

Заводская схема «Многофункциональный быстросъёмное устройство трубопроводы» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435541 | Электромагнитный клапан | 1 |
| 01 | M340545 | Болт с внутренним шестигранником | 4 |
| 02 | 3044316 | Коллектор | 1 |
| 03 | M340840 | Болт с внутренним шестигранником | 2 |
| 04 | 4278865 | Адаптер | 3 |
| 04A | 4510185 | Уплотнительное кольцо | 1 |
| 05 | 4278240 | Угловой штуцер | 1 |
| 05A | 4510185 | Уплотнительное кольцо | 1 |
| 06 | 4174543 | Пробка | 2 |
| 06A | 4510185 | Уплотнительное кольцо | 1 |
| 09 | 4342813 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 1 |
| 13 | 4342812 | Тройник | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4215648 | Адаптер | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4440102 | Шланг | 1 |
| 19 | 4242464 | Шланг | 1 |
| 20 | 4229850 | Шланг | 1 |
| 21 | 4334469 | Шланг | 1 |
| 24 | 4190253 | Зажим | 1 |
| 25 | J011025 | Болт с шайбой | 1 |
| 26 | 4190282 | Зажим | 1 |
| 27 | J011020 | Болт с шайбой | 1 |
| 30 | 8060635 | Трубка | 1 |
| 31 | 8060636 | Трубка | 1 |
| 32 | 4190124 | Хомут трубки | 4 |
| 33 | J011240 | Болт с шайбой | 4 |
| 36 | 4304436 | Шланг | 2 |
| 37 | 8080652 | Трубка | 1 |
| 38 | 8080653 | Трубка | 1 |
| 39 | 4190124 | Хомут трубки | 6 |
| 40 | J011240 | Болт с шайбой | 6 |
| 41 | 4332176 | Соединение свивел | 2 |
| 42 | 4215649 | Адаптер | 2 |
| 43 | 4424022 | Шланг | 2 |
| 47 | 8049930 | Крышка | 1 |
| 48 | 8049926 | Крышка | 1 |
| 49 | J011020 | Болт с шайбой | 4 |
| 51 | 4435899 | Жгут проводов | 1 |
| 52 | 4337290 | Зажим | 2 |
| 53 | 4435919 | Кронштейн | 1 |
| 54 | J021025 | Болт с шайбой | 1 |
| 56 | 4200467 | Адаптер | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
