Дифференциал (передний) — HITACHI LX80-5

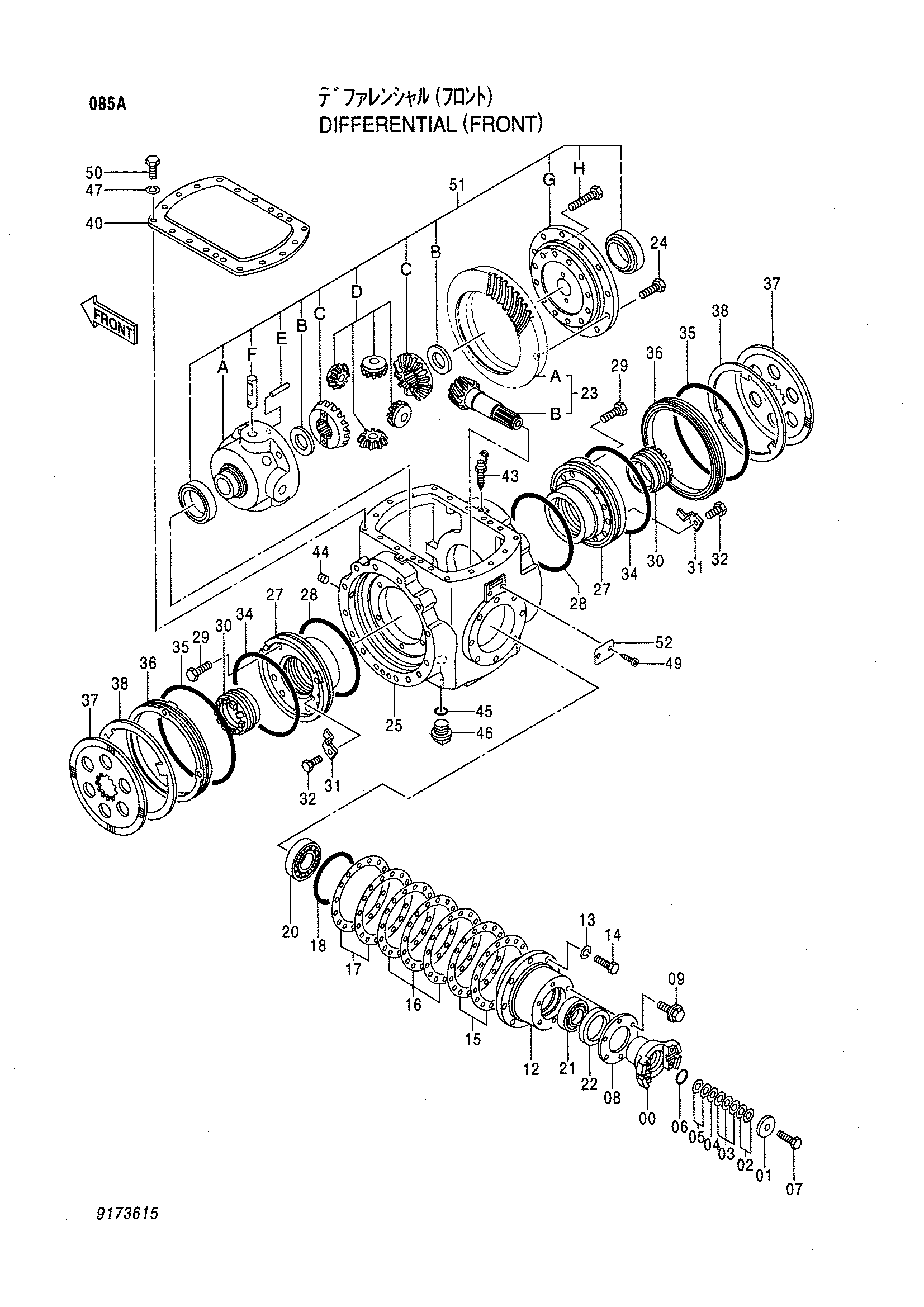

Заводская схема «Дифференциал (передний)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9173615	Дифференциал	1
00	2033969	Вилка	1
01	4211263	Фиксатор	1
02	4211133	Регулировочная шайба 0.1	2
03	4211134	Регулировочная шайба 0.2	3
04	4211135	Регулировочная шайба 0.5	1
05	4235029	Регулировочная шайба 0.05	2
06	4023593	Уплотнительное кольцо	1
07	J931835	Болт	1
08	4301282	Пластина	1
09	J010816	Болт с шайбой	6
12	2033937	Каге F	1
13	A590912	Пружинная шайба	8
14	J931235	Болт	8
15	4301283	Регулировочная шайба 0.1	2
16	4301284	Регулировочная шайба 0.2	3
17	4301285	Регулировочная шайба 0.5	2
18	A811135	Уплотнительное кольцо	1
20	943769	Роликовый подшипник	1
21	923922	Роликовый подшипник	1
22	4178054	Масляное уплотнение	1
23	7025715	Шестерня в сборе	1
24	J931630	Болт	12
25	1026205	Корпус передний	1
27	2042751	Фланец	2
28	A811210	Уплотнительное кольцо	2
29	J931235	Болт	12
30	3033249	Гайка	2
31	4406101	Ограничитель	2
32	J931016	Болт	2
34	4301292	Уплотнение кольцо	2
35	4404713	Уплотнение кольцо	2
36	3083288	Поршень	2
37	2034112	Пластина фрикционный	2
38	3061753	Пластина диск	2
40	3061752	Крышка	1
43	4191850	Воздушный клапан	2
44	94-2013	Пробка	2
45	A811030	Уплотнительное кольцо	1
46	J75386	Пробка	1
47	A590912	Пружинная шайба	18
49	M492564	Приводной винт	2
50	J931225	Болт	18
51	9114676	Дифференциал в сборе	1
51A	2033968	Корпус шестерня	1
51B	4301289	Упорная пластина	2
51C	3060584	Шестерня бевел	2
51D	3035287	Ведущая шестерня бевел	4
51E	4302283	Палец	4
51F	4339464	Палец	4
51G	3061419	Фланец	1
51H	J901465	Болт	12
51I	4178055	Роликовый подшипник	2
52	3053559	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
