Поршневой насос (1/3) — HITACHI LX80-5

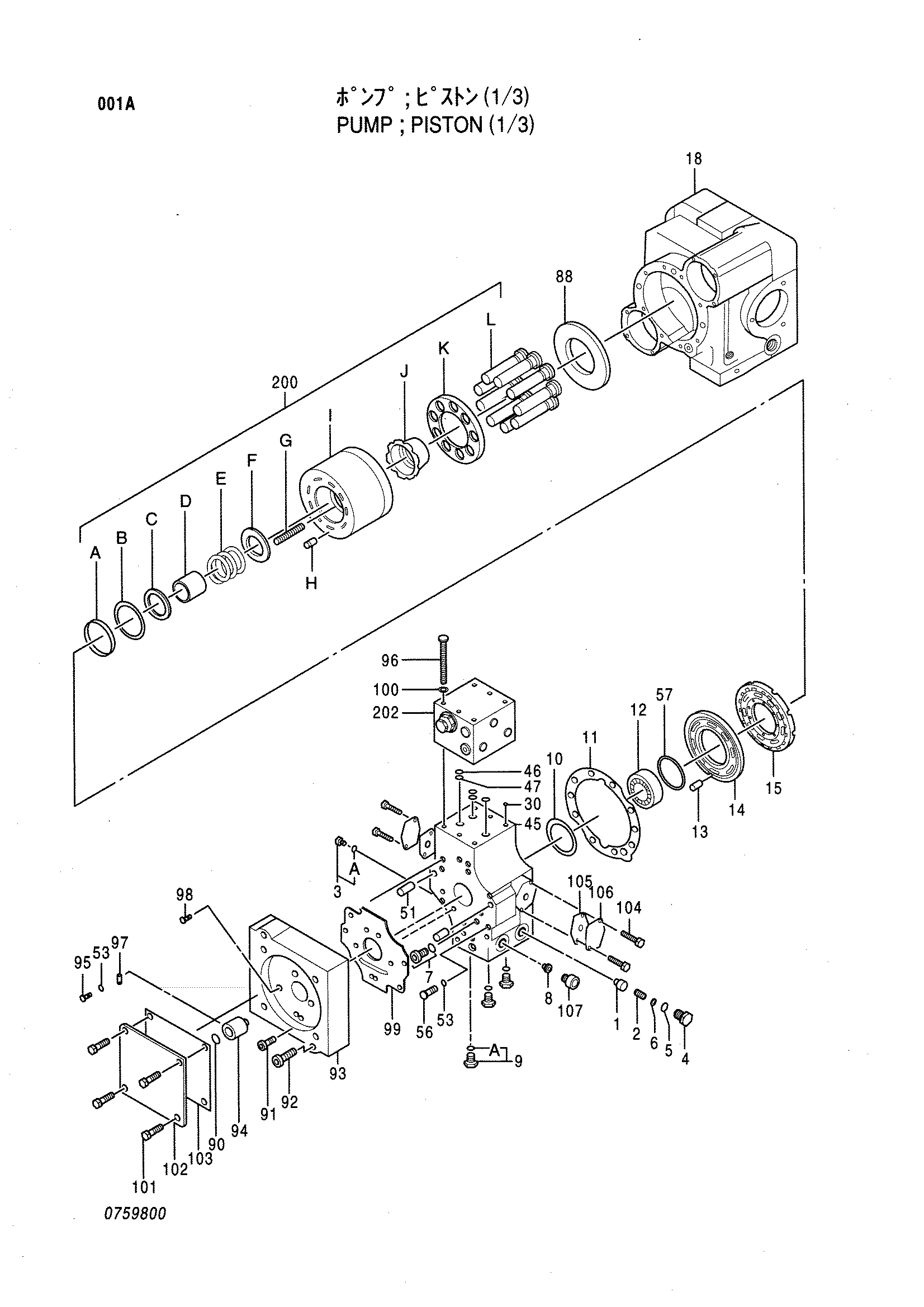

Заводская схема «Поршневой насос (1/3)» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4408435 | Поршневой насос | 1 | |
| 1 | 4260807 | Поршень | 1 |
| 2 | 4260806 | Пружина | 1 |
| 3 | 4260831 | Пробка | 2 |
| 3A | R26448R | Уплотнительное кольцо | 1 |
| 4 | 4260804 | Пробка | 1 |
| 5 | 0172727 | Уплотнительное кольцо | 1 |
| 6 | 4260805 | Регулировочная шайба | 1 |
| 7 | 4260822 | Обратный клапан | 2 |
| 8 | 0619009 | Дроссель | 1 |
| 9 | 4260813 | Пробка | 3 |
| 9A | 4510185 | Уплотнительное кольцо | 1 |
| 10 | 0758901 | Регулировочная шайба | 1 |
| 11 | 0758902 | Прокладка | 1 |
| 12 | 0758903 | Подшипник | 1 |
| 13 | 0172703 | Палец | 1 |
| 14 | 0758904 | Пластина | 1 |
| 15 | 0758905 | Пластина | 1 |
| 30 | 4263567 | Уплотнительное кольцо | 3 |
| 46 | 4509181 | Уплотнительное кольцо | 2 |
| 47 | 4260719 | Опорное кольцо | 2 |
| 51 | 0129602 | Палец | 2 |
| 53 | 0619005 | Шайба | 9 |
| 56 | 4263226 | Болт с внутренним шестигранником | 8 |
| 57 | 0758906 | Кольцо | 1 |
| 88 | 0758907 | Пластина | 1 |
| 90 | 0342207 | Стопорное кольцо | 1 |
| 91 | 0619008 | Винт | 2 |
| 92 | 0619006 | Винт | 2 |
| 93 | 0758908 | Пластина | 1 |
| 94 | 4260792 | Муфта | 1 |
| 95 | 0619007 | Винт | 1 |
| 96 | 0173030 | Болт | 6 |
| 97 | 4260814 | Кронштейн | 2 |
| 98 | 0619004 | Винт | 3 |
| 99 | 0619010 | Прокладка | 1 |
| 100 | 0342211 | Шайба | 6 |
| 101 | 4263223 | Болт | 4 |
| 102 | 0619001 | Крышка | 1 |
| 103 | 0619002 | Крышка | 1 |
| 104 | 4263224 | Болт | 4 |
| 105 | 4260828 | Прокладка | 2 |
| 106 | 4260825 | Крышка | 2 |
| 107 | 4260811 | Пробка | 1 |
| 200 | 4439279 | Блок гидроцилиндра | 1 |
| 200A | 0758909 | Пластина | 1 |
| 200B | 0758910 | Фиксатор | 1 |
| 200C | 0758911 | Стопорное кольцо | 1 |
| 200D | 0758912 | Пружина направляющая | 1 |
| 200E | 0758913 | Пружина | 1 |
| 200F | 0758914 | Седло пружины | 1 |
| 200G | 0758915 | Пружина | 6 |
| 200H | 0758916 | Палец | 1 |
| 200I | 0758917 | Блок гидроцилиндра | 1 |
| 200J | 0758918 | Направляющая | 1 |
| 200K | 0758919 | Фиксатор | 1 |
| 200L | 0758920 | Поршень | 9 |
| 202 | 4439276 | Коллектор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
