Передний гидроцилиндр — HITACHI LX80-5

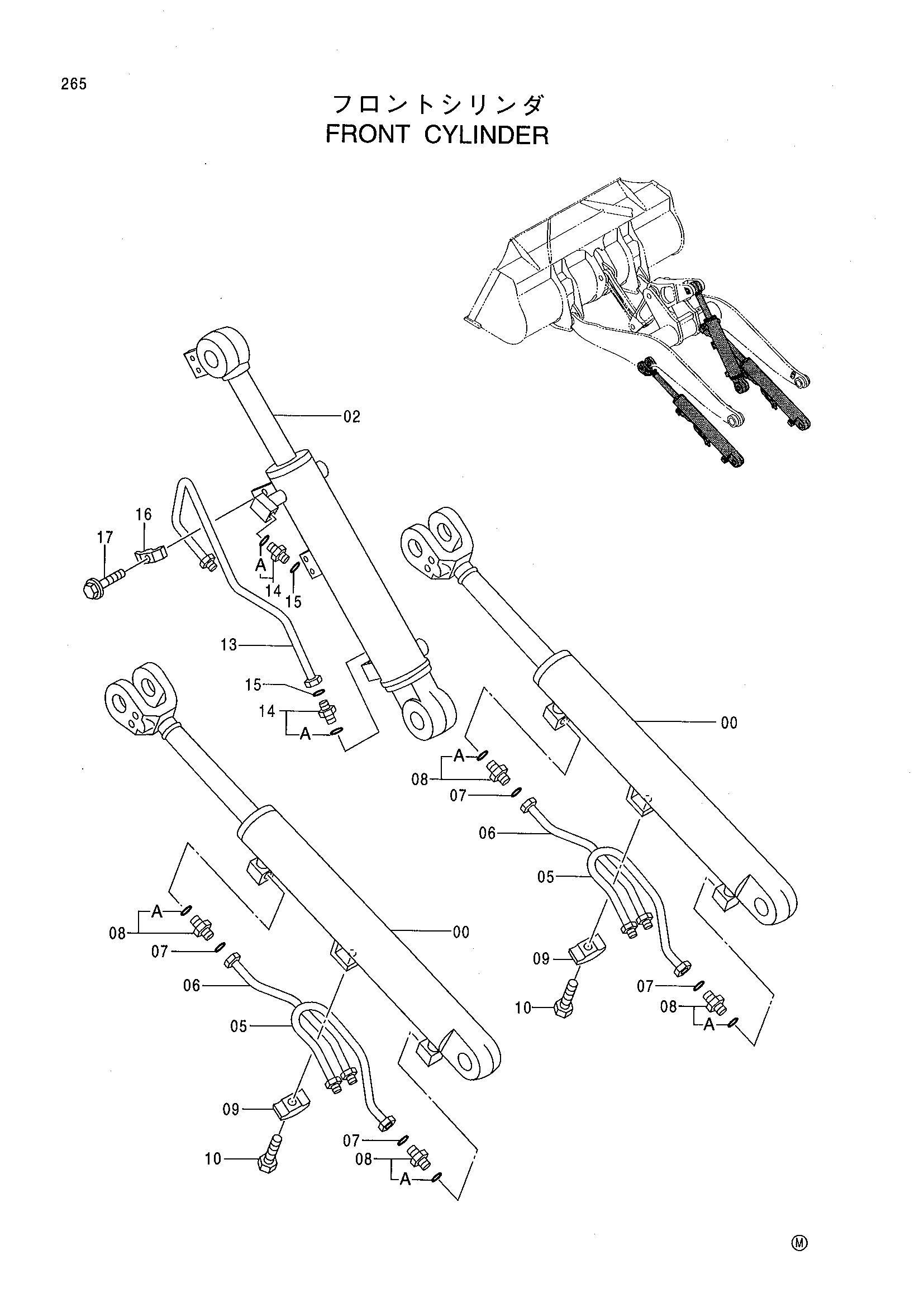

Заводская схема «Передний гидроцилиндр» для HITACHI LX80-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416533 | Гидроцилиндр рукояти | 2 |
| 02 | 4404242 | Гидроцилиндр ковша | 1 |
| 05 | 8055845 | Трубка | 2 |
| 06 | 8075609 | Трубка | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4189619 | Адаптер | 4 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4189858 | Хомут трубки | 2 |
| 10 | J011245 | Болт с шайбой | 2 |
| 13 | 8075608 | Трубка | 1 |
| 14 | 4189619 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4190125 | Хомут трубки | 1 |
| 17 | J011245 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX80-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
